UG通过网格曲线的使用方法
UG做曲面比较常用且好用的命令就是通过网格曲线，具体如何操作呢？请看下面的步骤
操作方法
- 01

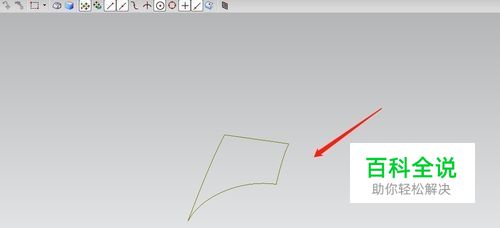

先做一个曲线组，如下图所示。（原则：能分成两类曲线，主曲线和交叉曲线，主曲线之间不能交叉，交叉曲线之间不能交叉，每一条交叉曲线需和所有主曲线有交叉点）
- 02

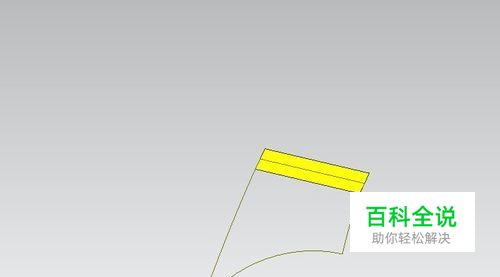

我们先在一条线上拉伸一个片体，方便一会约束相切。此步骤根据实际情况考虑
- 03

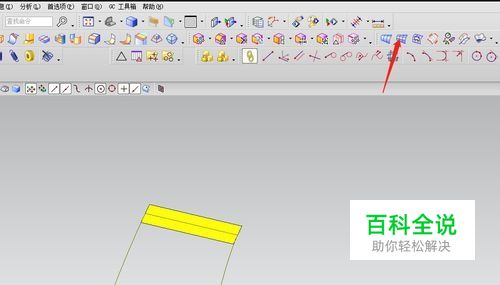

找到通过曲面组的图标，点击
- 04

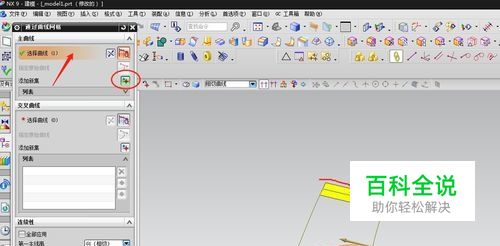

选择主曲线，每选完一个主曲线，需点击添加新集后在选择
- 05

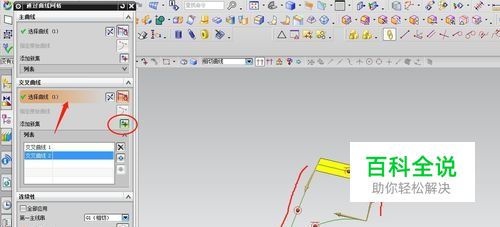

选择交叉曲线，每选完一个交叉线串，需点击添加新集后在选择
- 06

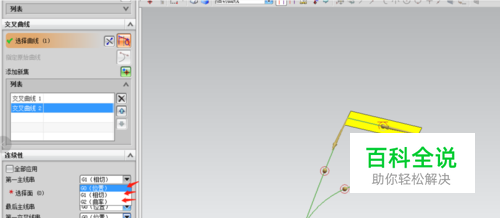

在连续性栏目中，你会发现自由端的线串可以添加约束
- 07

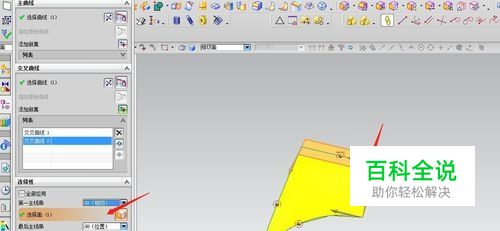

我们为第一主曲线选择相切约束，约束面为刚刚拉伸的片体
- 08

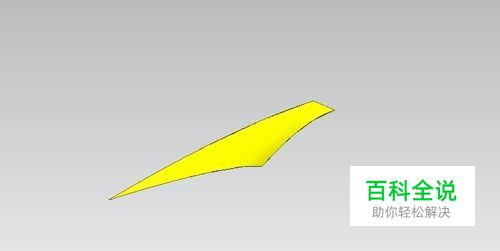

确定就可以了
