MATLAB中如何将多条曲线画在一张图上

在用MATLAB处理数据时，有时候，为了几组不同数据之间的对比，我们需要将几组数据对应的曲线画在一张图上，下面，小编来介绍一下方法

操作方法

  • 01

    首先，我们随机产生三组范围不同的数据，数据量都为500，他们的边界分别为[10,15]，[23,38],，[38,58]。方法如下： x1=10+5*rand(500,1); x2=23+15*rand(500,1); x3=38+20*rand(500,1);

  • 02

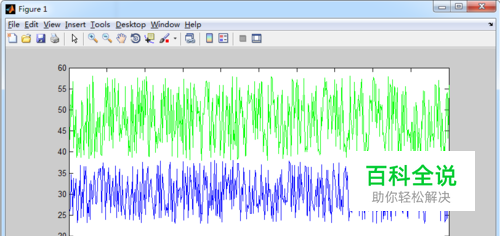

    下面，我们要分别画出x1，x2，x3对应的曲线，用MATLAB的内置函数plot进行操作，分别用三个plot进行绘图，结果如下： plot(x1,'r'); plot(x2,'b'); plot(x3,'g');

  • 03

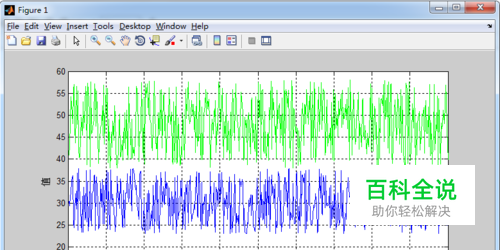

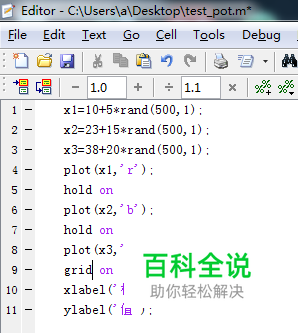

    可以看到，图中只有一条曲线，并没有其他两条曲线。这是因为后面plot的语句画的图会将前面plot画的图覆盖掉。因此我们需要用一个语句来保留前面所绘制的图，在需要保留的图的后面加一句hold on，即可将该图保留，使它不被后面的图所覆盖，具体语法如下： plot(x1,'r'); hold on plot(x2,'b'); hold on plot(x3,'g'); 这样就可以将三条曲线画在一张图上，为了区别，要分别给这三条曲线定义不同的颜色

  • 04

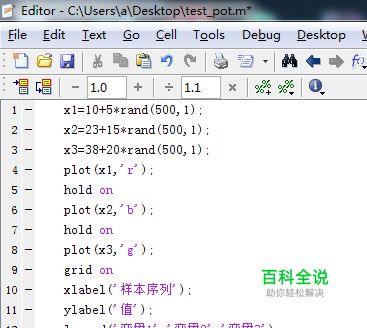

    为了图的美观，我们可以用grid on添加网格线，还需要添加横纵坐标轴标题。方法如下： xlabel('样本序列'); ylabel('值');

  • 05

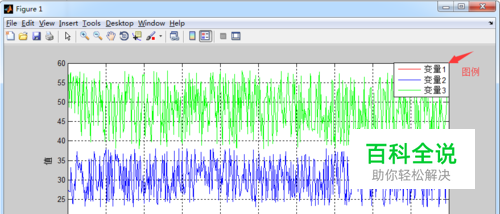

    除此之外，因为我们画的是多条曲线，因此还需要添加图例，语法如下： legend('变量1','变量2','变量3') 括号里面按照画图的顺序分别写每条曲线代表的意义即可
