cad如何进行差集、并集、交集运算

本详细讲解了面域差集的运算方法和步骤，让读者能熟练掌握autocad对面域进行逻辑运算。

操作方法

  • 01

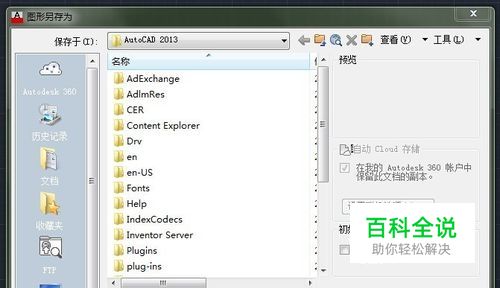

    正常启动auto cad2013软件，选择“文件|保存”菜单命令，将其保存为“差集运算.dwg”.

  • 02

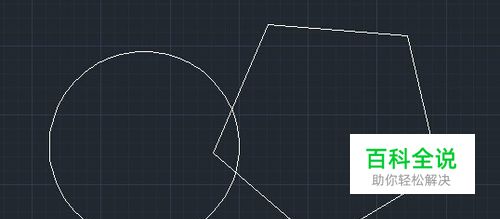

    执行“圆”命令（c)和执行“多边形”命令（pol）,随意绘制一个圆图形和一个多边形图形相交。

  • 03

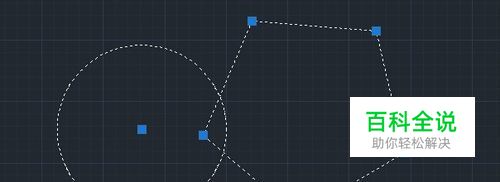

    执行“绘图|面域”菜单命令，根据命令行提示，将二个图形转换为面域。

  • 04

    执行“修改|实体编辑|差集”菜单命令，根据命令行提示“subtract选择要从中减去的实体、曲面和面域：”，选择“圆”对象，按空格键确定，命令行提示“选择要减去的实体、曲面和面域：”，再选择多边形对象，并按空格键确定，从而完成图形的差集运算。

  • 05

    用同样的方法，还可以对图形对象进行“并集”和“交集”操作。
