如何使用CAD进行图纸比例的标注【百科全说】

无论是纸质建筑图纸还是数码图纸，每一个建筑图纸都要进行比例的标注，只有这样，才能让看图纸的人明白图中建筑的具体大小，并拥有一个形象的概念，方便日后的后续工作人员处理。下面，我们就来看看如何进行图纸比例的标注。

操作方法

01

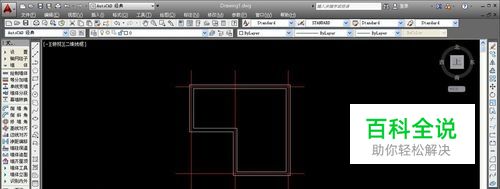

首先，打开AUTOCAD绘图软件，关闭欢迎页面后，即可进入绘图页面，此时绘图处只有一个系统坐标，没有图纸，因此我们需要依据固定比例绘制一个图纸。
02

为了方便图纸的绘制，我们使用工具栏中的 “轴网柱子——绘制轴网”工具，点击后，系统会弹出轴网的设置页面。
03

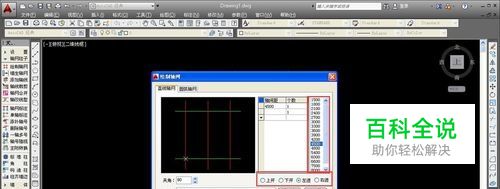

在设置窗口，输入轴网的间距，设置左近，右进，上开，下开，系统会自动输出相应轴线，单击鼠标即可确定轴网的放置位置。
04

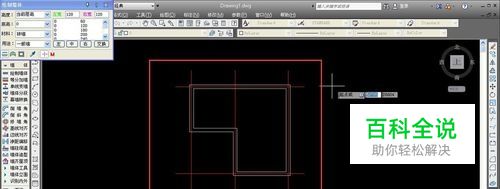

确定轴网在图纸中的位置后，即可开始绘制墙体，选择“墙体——绘制墙体”工具，将鼠标移动到轴网上，系统会自动锁定附近的轴网，方便用户绘制墙体。
05

以轴网为辅助，用户可以随意的绘制墙体，最后将墙体封闭即可，封闭的墙体上可以添加门窗等各种配件，门窗能够将封闭空间变成流通空间。
06

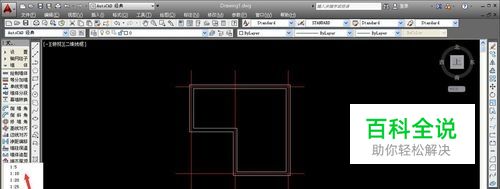

在CAD操作窗口的左下角，有比例的调节选项，每一张图纸CAD都会默认比例为“1:100”用户如果绘制其他比例图纸，就需要点击并进行调整。
07

点击比例调节按钮后，会弹出多种比例提供给用户选择，用户可以根据实际情况进行选择，在选项的最后一栏为自定义比例，用户可以自行输入比例关系。
08

完成比例的设置后，我们即可将比例关系输入到图纸上，以便直观的看到图纸的比例关系，在工具栏选择“符号标注——图名标注”系统会弹出标注的设置窗口。
09

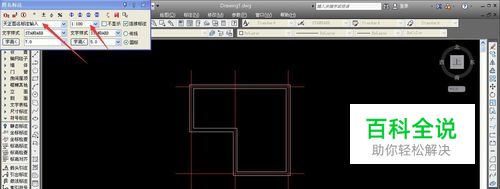

在设置窗口，我们可以设置图纸的名称以及比例，比例默认为之前设置的比例大小，因此无需改动，只需要将图纸名称更改即可。
10

更改完成后，我们将鼠标移动到图纸的空白区域，图名标注一般在图纸的下方，因此我们也移动到相应位置，单击鼠标即可确定位置并输入图名和比例。
11

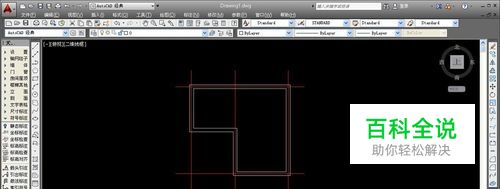

这样，我们完成了一张图纸的图名和比例的标注，如果标注完成后没有退出标注工具，我们按下键盘的空格键，即可结束标注命令。
