如何在Simulink中的Scope中添加Figure菜单栏

2024-04-08 17:09:43

有时候，我们需要将Simulink示波器Scope输出的波形进行再处理，但是Scope不支持直接操作。一般的方法是将数据输出到工作空间，再作图，再处理。下面将为你介绍，如何在Scope中添加Figure菜单栏，进行直接操作。

操作方法

01

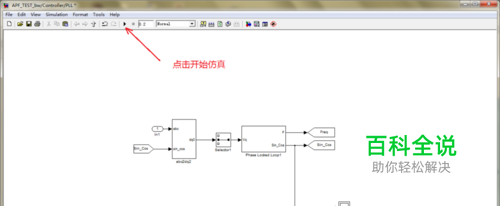

首先，打开Matlab，打开你自己搭建的仿真mdl文件，点击开始运行，等待仿真结束。
02

打开你需要处理的示波器波形，如下图所示，Scope1，双击示波器打开，将以黑底，白色虚框的形式显示。
03

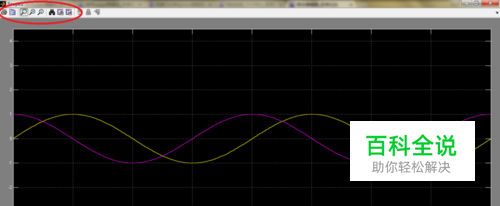

常规的示波器只提供了简单的工具栏，如红色圈中所涉。主要用来设置示波器的参数，以及波形的缩放。
04

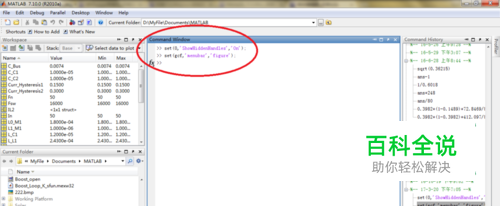

将Matlab的窗口切换到命令窗口，输入两行命令 >> set(0,'ShowHiddenHandles','On'); >> set(gcf,'menubar','figure');
05

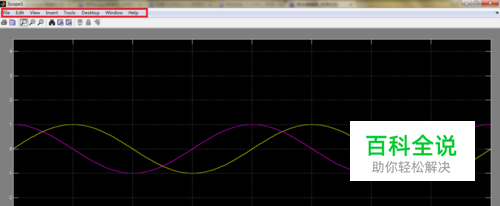

切换到示波器Scope1的窗口，如图所示，在工具栏的上方增加了一栏菜单栏，和Figure中的一样。
06

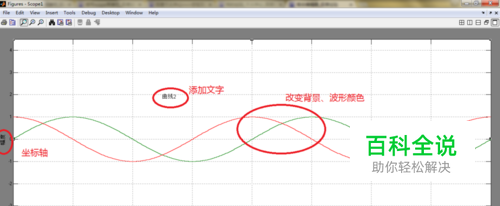

增加菜单栏后，就可以像在Figure中一样操作，例如添加文字、坐标轴、设置坐标，改变背景、波形颜色等操作。
