【protel】怎样在工具栏里添加新工具

2024-04-13 18:35:06

在用protel做电子线路设计的时候，我们经常会使用到一些工具栏里没有的功能，这时就需要我们在菜单栏里选择相应的菜单项来完成相应功能，这里我教大家怎样把自己常用的功能添加到protel的工具栏里，这样在就可以您的提高设计效率了。

步骤/方法

01

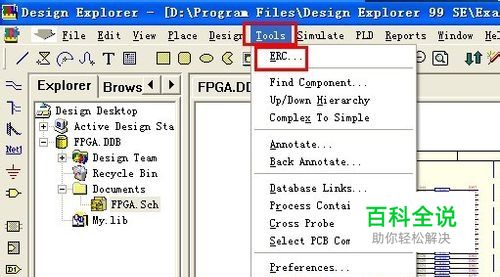

用protel打开任意的设计数据库项目，然后打开一张设计原理图，展开所有菜单。（如果不打开一张原理图，菜单栏不会显示隐藏内容）这里我们准备把【tools】下的【ERC…】添加到工具栏
02

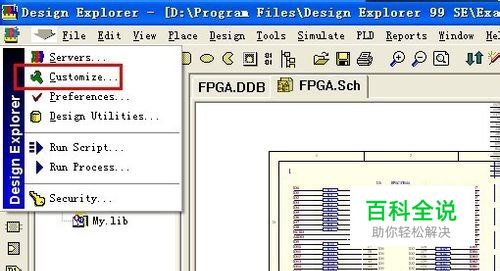

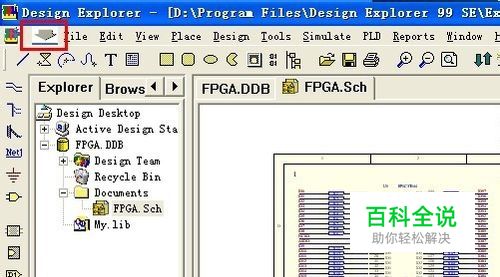

右键单击菜单栏最左侧的向下大按钮，在弹出的菜单中选择【Customize…】，执行Customize…命令
03

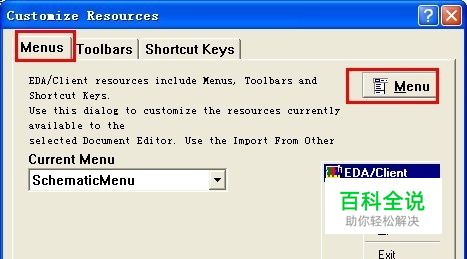

打开弹出【Customize Resources】对话框，选择【Menus】标签，单击【Menu】按钮
04

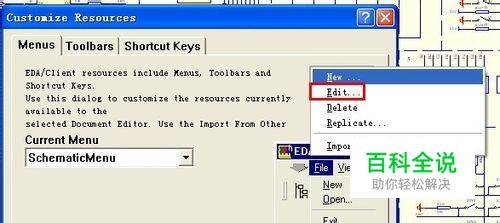

在弹出的快捷菜单中选择【Edit】，执行【Edit】命令
05

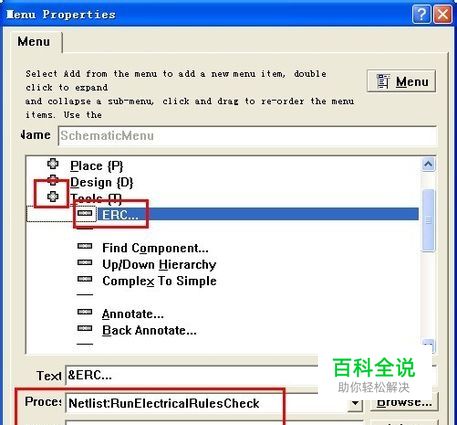

这时会弹出【Menu Properties】对话框，我们可以看到目前所有的菜单名称【File】【View】【Place】……【Help】，双击Tools前的加号，选择【ERC…】，记下下面【Process】和【Parameters】这两项的内容，然后关闭窗口
06

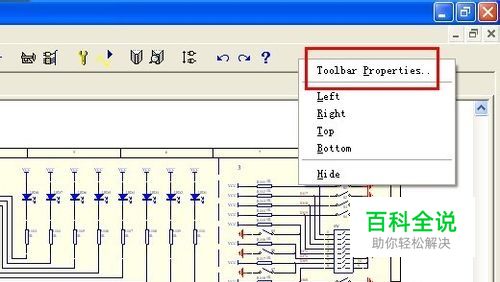

在protel主工具栏后的空白处右键单击选择【Toolbar Properties…】命令
07

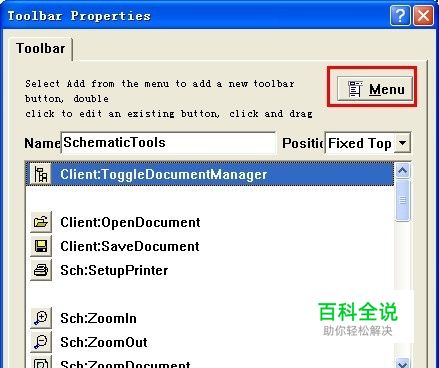

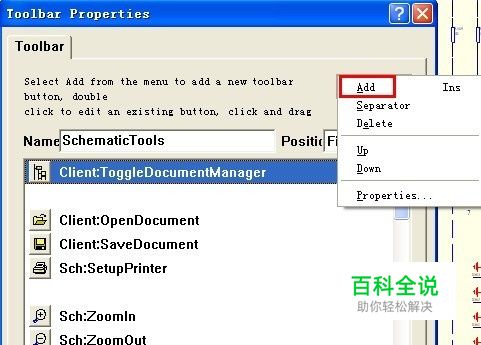

在弹出的Toolbar Properties对话框中右键单击【Menu】
08

在弹出的快捷菜单中执行【Add】命令，该命令在工具栏添加一个空的工具
09

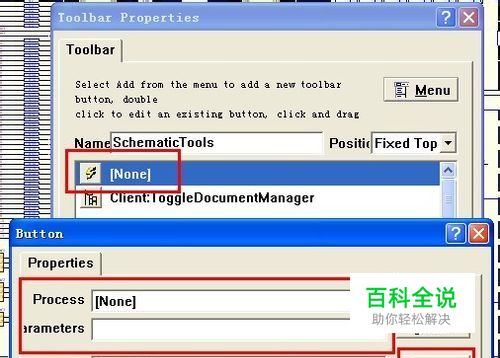

双击产生的新的工具【None】，或者选中该工具，执行【Menu】-【Add】命令
10

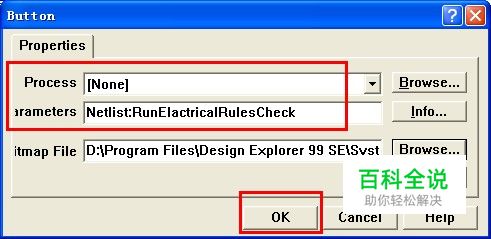

在【Process】和【Parameters】这两项里分布填写刚才抄录下来的内容，【Process】和【Parameters】分别为执行参数和进程，没有就不填，Bitmap File里可以选中相关的显示图标
