在cad中画缓和曲线的绘制方法

2024-04-01 06:05:22

缓和曲线具有以下作用：曲率连续变化，便于车辆遵循；离心加速度逐渐变化，旅客感觉舒适；超高横坡度及加宽逐渐变化，行车更加稳定；与圆曲线配合，增加线形美观。故，缓和曲线在公路、桥梁、铁路及高速铁路中广泛采用。然而由于其特殊模型，cad没有以其对应的命令和工具，在cad中并不能直接画出，为缓和曲线的绘制增加了难度，传统的绘制方法是以小线段来代替缓和曲线，工作量很大。就来简单介绍下，利用缓和曲线工具，简单快捷的绘制缓和曲线的方法。

第一步、下载LSP工具

01

下载一个“缓和曲线.LSP”工具。http://pan.baidu.com/s/1c1AfFtI 提取码：g203
02

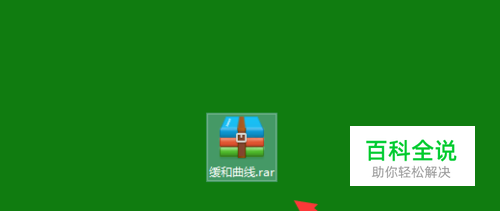

解压下载好的压缩文件，复制解压好的“缓和曲线.LSP”。
03

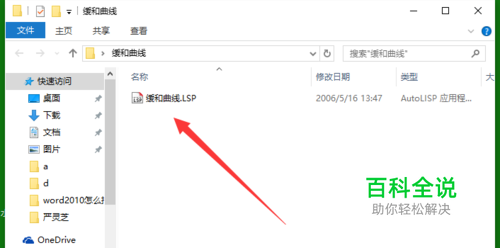

把它拷贝到你的CAD安装包中的support文件中。

第二步、加载程序

01

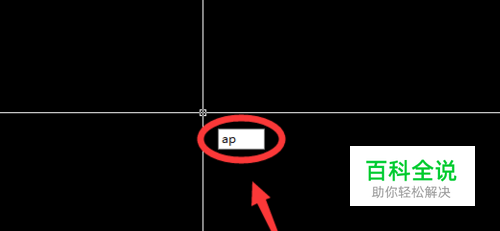

打开cad，输入加载命令“ap”。
02

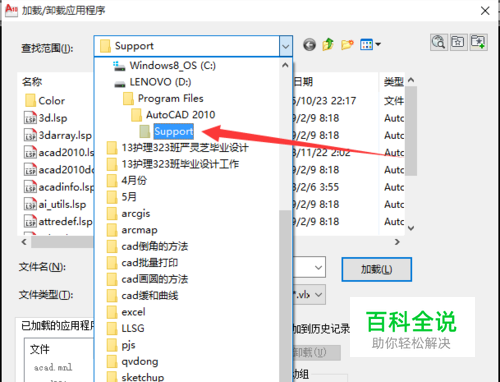

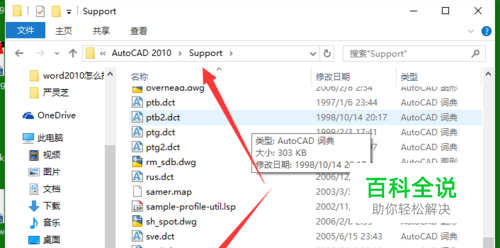

进入程序加载框，找到CAD安装的位置和support文件夹。
03

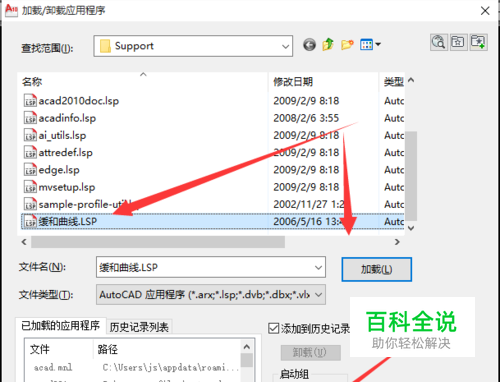

找到“缓和曲线.LSP”工具，选中它，点击加载。然后再点击关闭。

第三步、绘制曲线

01

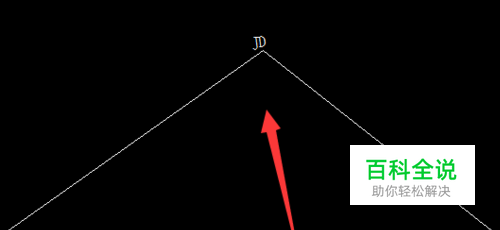

程序加载完成后，就可以绘制缓和曲线了。根据提供的信息，作出曲线的两条切线。
02

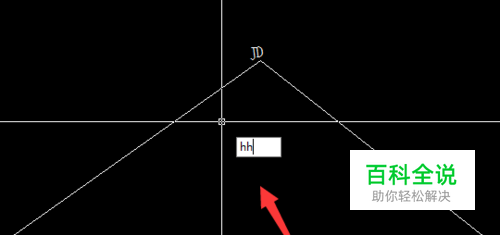

输入绘制缓和曲线的命令“hh”，回车。
03

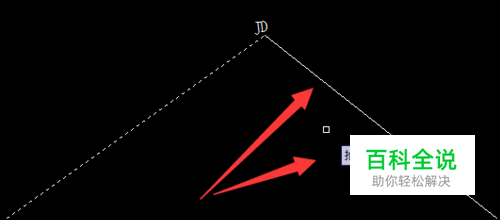

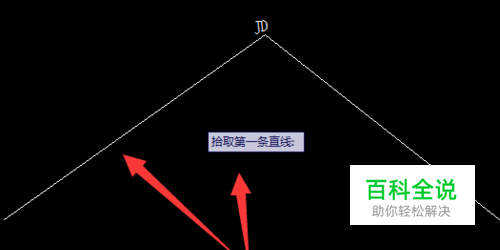

选择第一条直线，点击第一条切线上任意即可。
04

选中第二条直线，点击第二条切线任意一点即可。
05

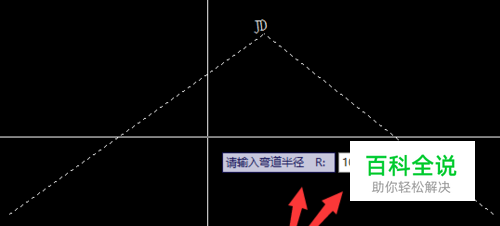

根据提供的曲线要素，输入曲线的半径，例如本次输入为半径500，回车。
06

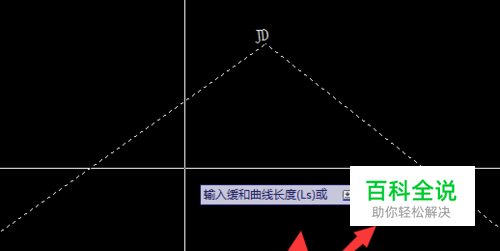

根据提供的曲线要素，输入缓和曲线的长度，例如本次输入的长度为20，回车。
07

完成以上步骤后，系统进入自动绘图，稍等片刻，完成绘图。

第四步、曲线要素标注

01

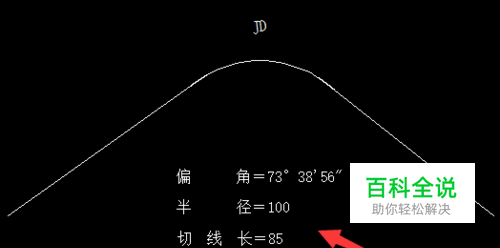

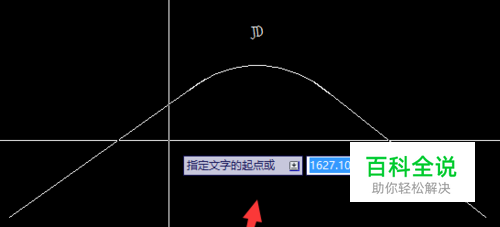

指定曲线要素标注文字的位置。
02

调整字体的大小，细化它的位置，完成绘制。
