Inventor三维模型怎样出CAD工程图

Inventor三维模型画好后,下一步就要出工程图,方便工人生产,下边小编教大家如何出CAD工程图

操作方法

  • 01

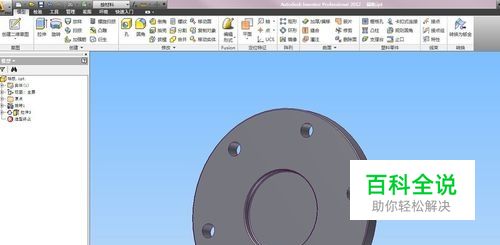

    用Inventor打开需要生成工程图的三维模型

  • 02

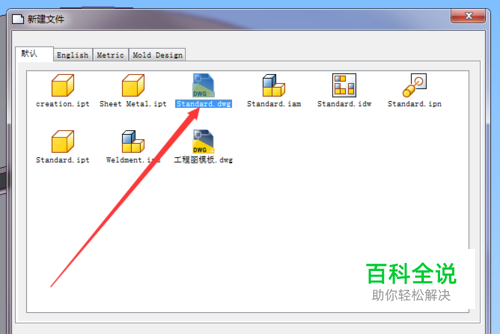

    在Inventor中新建dwg格式的文件

  • 03

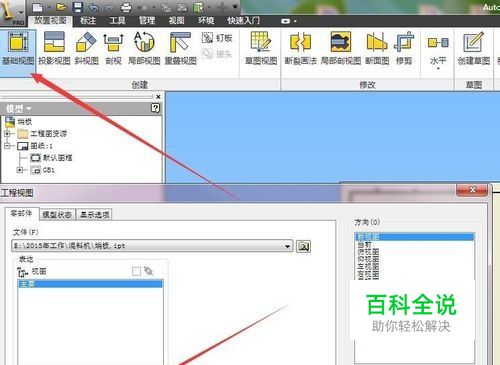

    打开dwg格式的文件后,点击”基础视图“,选择合适的比例

  • 04

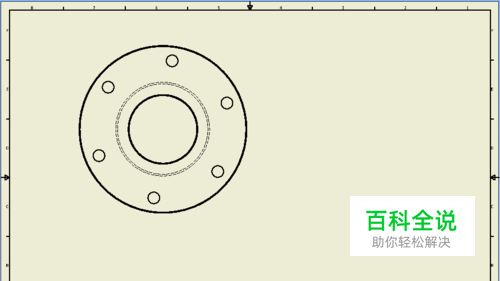

    在图形区域生成工程图纸

  • 05

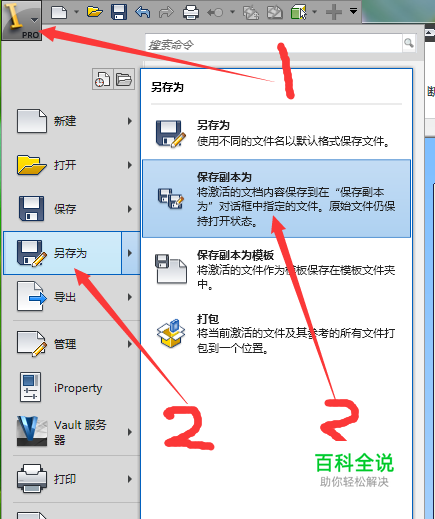

    点击Inventor 左侧大图标,选择另存为--保存副本为

  • 06

    输入文件名称,注意扩展名要是 dwg,保存文件

  • 07

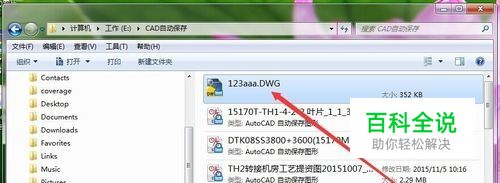

    在保存文件的位置找到刚才保存的图形

  • 08

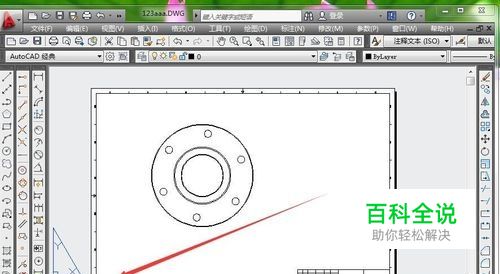

    用CAD软件打开,可以看到是在布局模式,将鼠标放到”布局“处,单击右键,选择”将布局输出到模型“

  • 09

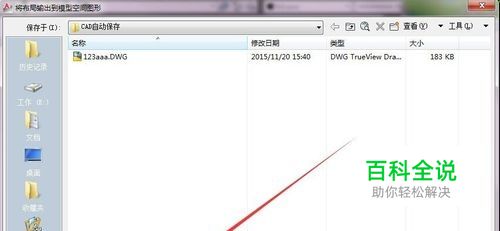

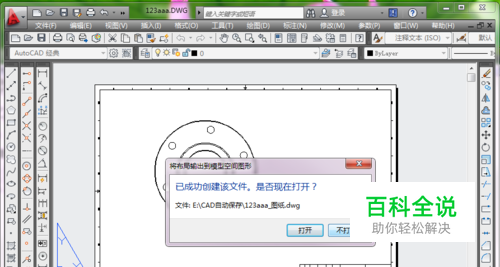

    在弹出的对话框中点击---打开

  • 10

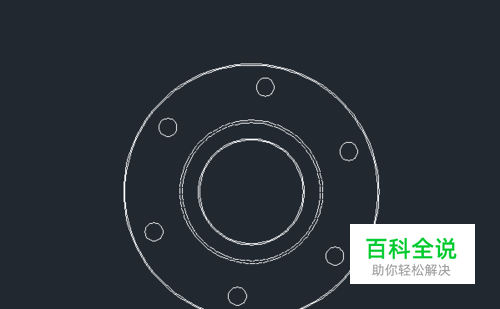

    可以看到图纸已经在模型空间中出现了,然后像编辑普通工程图一样编辑就可以了(注意图形是一个块,编辑前要分解)
