如何运用CAD绘制倒角正方形

2024-04-09 15:23:02

本期小编演示一下如何运用CAD绘制出一个倒角正方形图案

操作方法

01

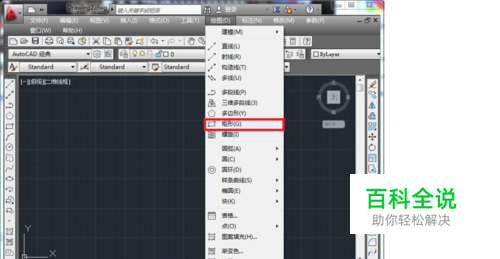

打开上方菜单中的“绘图”按钮，在下拉菜单中选择“矩形”按钮进行绘制图形。
02

在图纸上任意取一点作为图形的第一个角点。
03

在下方的命令输入中输入“d”字母，回车即可确定命令。那么图纸上刚才的矩形会消失。
04

继续在下方的命令来指定矩形的长度，任意输入数字，回车即可确定。回车之后又需要输入矩形的宽度，正方形的四边长度是一样的，再次输入和长度一样的数字回车即可得到一个正方形。
05

在下方命令中输入“—RECTANG”口令，回车确定。
06

口令显示需要指定第一个角点，现在我们需要做出一个倒角，因此输入C字母即可。
07

将第一，第二倒角的距离直接输入在口令以后，命令又会显示指定第一个角点，用鼠标随意拾取一个点。
08

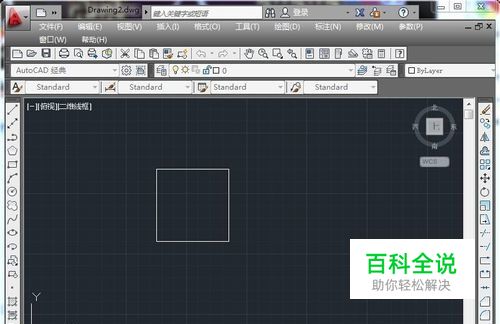

下方显示面积大小，根据自己需要输入自己需的面积大小，即可获得一个倒角的图形。
