【什么是示波器?】
示波器是形象地显示信号幅度随时间变化的波形显示仪器,是一种综合的电信号特性测试仪,是电子测量仪器的基本仪器
示波器的用途:电压表,电流表,功率计,频率计,相位计,脉冲特性,阻尼振荡
示波器的应用:电子,电力,电工,压力,振动,声,光,热,磁

操作方法

01

言归正传, 你需要怎样的示波器?国外的还是国产的? 首选我们先看看示波器都有些什么牌子。【什么牌子好呢？选择国内还是选择国外示波器？】具体情况还是要具体考虑，你如果预算小，个人购买呢，买个2000元以内的示波器，优利德就可以解决你的需求，如果你是公司采购需要性能高稳定的就看看国外的，但是国外产品的价格高得吓人，比如麦科信300系列和福禄克F190性能相比有过之而无不及，但国外产品价格比国内产品高出2~3倍，还是支持国产示波器吧。
02

国外品牌美国泰克(Tektronix) 安捷伦(Agilent) 力科(Lecroy) 福禄克(Fluke) 德国罗德&施瓦茨(R&S) 日本横河电机(YOKOGAWA) 国产品牌麦科信(Micsig) 普源精电(RIGOL) 鼎阳(SIGLENT) 汉泰(Hantek) 优利德(UNI-T) 利利普(OWON) 伊万视波固纬(GWINSTEK)
03

【示波器有哪些类型】模拟示波器模拟数字混合示波器数字示波器数字荧光示波器取样示波器平板示波器(数字示波器) 手持式示波器(示波表,手持式多功能示波器)
04

【你需要测量的波形是什么类型】大多数波都属于如下类型: 正弦波、方波和矩形波、三角波和锯齿波、阶跃波和脉冲波、噪声波、复杂波很多波是上述波形的组合非正弦波是由基波加无数次谐波所构成。包含的谐波越多,波形越近似方波。 100M方波是由3次、5次、7次………….合成,3次谐波频率为300M、5次谐波频率为500M………… 对于非正弦波波形,波形从最小值过渡到最大值越快,所含谐波就越多,波形所含的谐波频率的分量也越高。对于脉冲波占空比越小,波形所含谐波就越多,谐波频率分量也越高波形重要谐波数正弦波( 正弦波基波为:1 ) 1:1 方波 1:9 三角波 1:3 脉冲波(占空比50%) 1:9 脉冲波(占空比25%) 1:14 脉冲波(占空比10%) 1:26 例如:我们要测量一个90MHz的正弦波可以用100M带宽的示波器测量,但对于一个90M的方波,用100M的示波器是无法测量准确的。
05

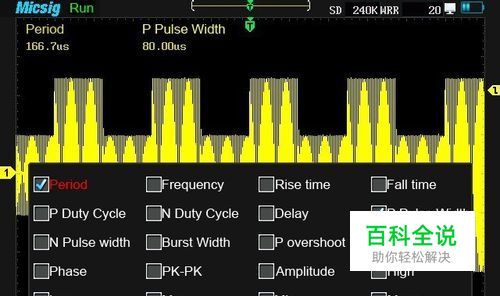

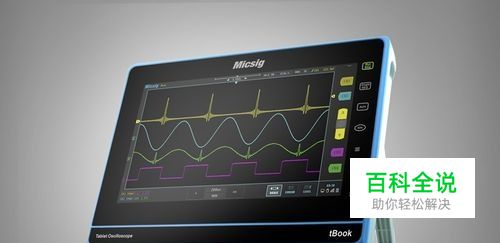

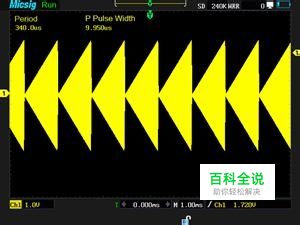

【示波器可以测量到什么参数】我们用麦科信示波器举例,看看他能测量的参数有哪些: 周期频率上升时间下降时间正占空比负占空比延迟正脉冲宽度负脉冲宽度正向超调负向超调相位峰-峰值测定幅度值高低最大值最小值平均值周期平均均方根周期均方根
06

【什么是示波器采样?示波器采样率决定什么?如何选择示波器采样率?】采样是等间隔地进行;采样率以 “点/秒”来表示;实时采样、随机等效采样、顺序等效采样方式示波器带宽选定后,采样率决定了单次带宽。单次采样率决定示波器对毛刺和单脉冲信号的捕获能力及复现能力,也决定了示波器检测重复信号中异常信号和随机毛刺信号的捕获能力。我们在确定示波器的带宽后,还要选择足够的采样率来与之相配合,这样才能获得适合于实际测量中的实时带宽,从而获得满意的显示和测量结果。示波器采样率不足,将会使信号失去高频成份,影响对信号的完整性测量。如:使信号上升和下降时间变慢,或造成波形漏失。如果在实际的测量中,比较重视单次信号的精确信息,我们建议采样率要在带宽的五倍以上,最好能在八到十倍。
07

【示波器的存储深度】定义:一个波形记录是指可被示波器一次性采集的波形点数最大记录长度由示波器的存储容量决定,要增加存储容量才能增加记录长度是为捕获和显示单次信号过渡过程提供的重要指标。示波器的存储由两个方面来完成: 触发信号和延时的设定确定了示波器存储的起点; 示波器的存储深度决定了数据存储的终点。
08

【示波器存储深度与采样率的关系】示波器最高采样率决定示波器单次带宽的限制,为保证波形精确复现建议:正弦内插技术示波器以:采样率/ 5=单次带宽的公式计算单次带宽,线性内插技术示波器以:采样率/10=单次带宽公式计算。采样率不足将限制示波器单次带宽。如果示波器在全带宽范围内,对单次信号实现捕获和精确复现。只有采样率高于示波器带宽5倍以上(正弦内插),才能使示波器的重复信号带宽=单次信号带宽。示波器存储长度对波形的记录是以波形精确捕获为前提。当信号频率或速度超过单次带宽的限制(信号不能重组),即使示波器带宽对信号不产生影响,但由于采样不足将造成显示信号的混叠、畸变和漏失。就是示波器有在长的存储,存储的波形也是畸变的失真波形。当单次信号中的高频成份,低于示波器的单次带宽,才能保证信号的高频细节。此时存储长度越长,波形记录时间越长。存储深度短,将丢失波形部分时间的信息。
09

【什么是波形捕获率(波形刷新率)】波形捕获率是指示波器每秒钟可以捕获并显示多少条波形.示波器的"死区"是示波器对已采集到的波形进行处理和显示的时间,在此时间,示波器不采集信号.普通示波器的"死区"通常远远大于"显示区" 这就让绝大部分时间的信号都没有被显示,导致无法观察到异常信号;高捕获率示波器则大大减少了死区时间,从而能迅速准确地发现异常信号.
10

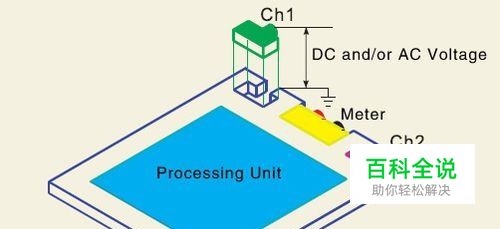

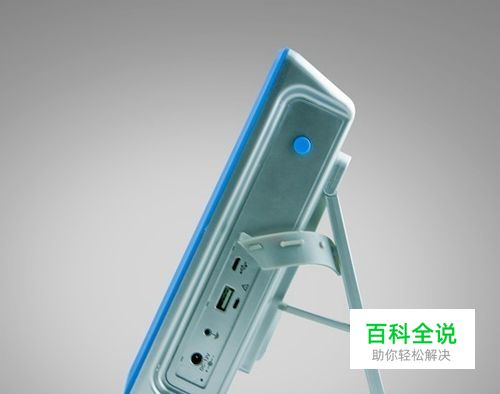

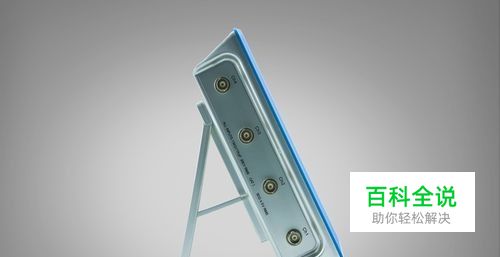

【示波器通道隔离的好还是非隔离好？什么是通道隔离？】通道完全电气隔离，C h 1、C h 2、万用表三个通道完全电气隔离，可以提高了安全等级，降低了风险，可以同时连接三个被测电路系统而不用考虑由于共地产生的短路风险。
