电脑电源开关和硬盘指示灯插线，主板排针识别
主板上常用的排针（也叫跳线）有前面板跳线（包含电源开关，电源指示灯，硬盘指示灯重启），前置音频跳线，前置USB跳线，下面我就说一下电源开关和硬盘指示灯插线以及主板排针识别。
操作方法
- 01

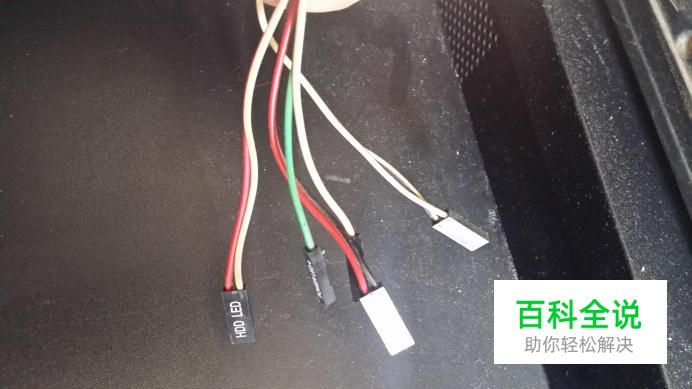

这是机箱的前面板接口，共有四种，依次是电源LED灯，硬盘LED灯，重启开关，电源开关。
- 02

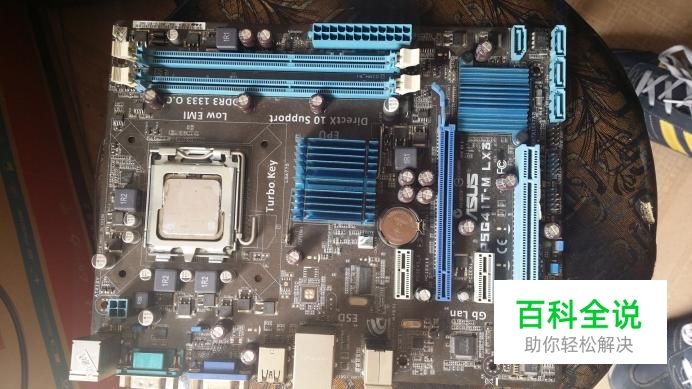

然后我们再看主板上的跳线。标识是F-PANEL的前面板跳线，大多数主板都是这种上四下五的形式，而且都标明了各个针脚的定义，如果找不到针脚定义，就按照这个原则来接：上面的四个针脚那一行，从左至右依次是power led+，power led-，power+，power-，下边的一行，从左至右是HDLED+，HDLED-，reset+，reset-（实际上重启跳线不必分正负极），最后那个不用。
- 03
按照上图的标识把电源开关跳线和硬盘LED灯跳线插到相应的插针上即可。
- 04
再来看前置音频跳线，图中标识为“AAFP”的就是，更多的主板标识是“AUDIO”，由于机箱的“AUDIO”接口是一体的，防呆口对好直接插上即可。
- 05
接着是前置USB跳线，，有很明显的标识“USB”字样，一般主板上有两个以上，随便插哪个都行，也是要注意防呆口，不要插反，USB跳线一旦插反后果是很严重的。
