钳形接地电阻测试仪操作方法
操作方法
- 01

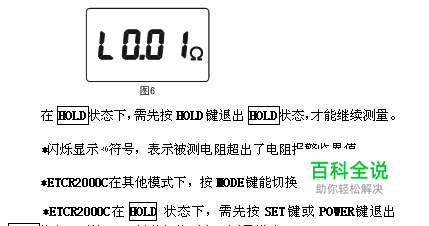

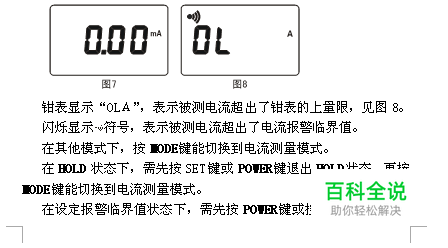

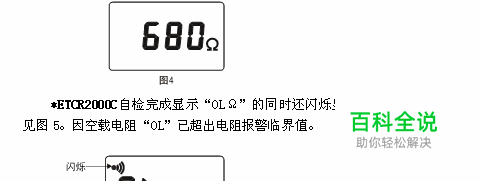

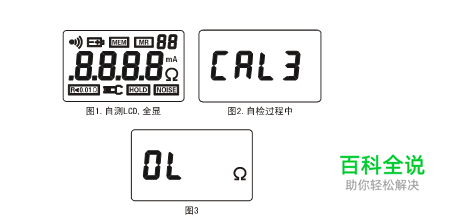

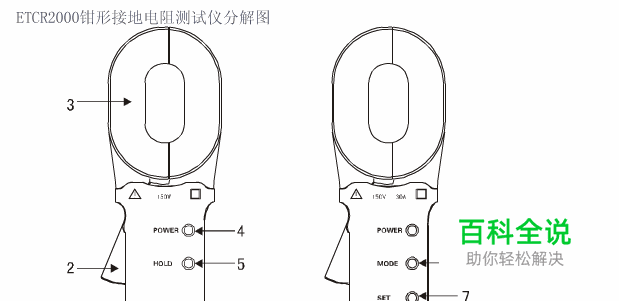

钳形接地电阻测试仪又名钳形接地电阻仪，英文名为Clamp-on Ground Resistance tester或Ground Resistance tester。广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。钳形接地电阻仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。 钳形接地电阻测试仪整体效果图 操作方法 1、开机 开机前，扣压扳机一两次，确保钳口闭合良好。 按POWER键，进入开机状态，首先自动测试液晶显示器，其符号全部显示，见图1。然后开始自检，自检过程中依次显示“CAL6、CAL5、CAL4…CAL0、OLΩ”，见图2。当“OLΩ”出现后，自检完成，自动进入电阻测量模式，见图3。 自检过程中，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。 自检过程中，若钳口钳绕了导体回路，测量结果是不准确的，请去除导体回路重新开机。 如果开机自检后未出现OL，而是显示一个较大的阻值，见图4。但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时（如大于100欧）有较大误差，而在测小阻值时仍保持原有准确度，用户仍可放心使用。 2、关机 钳表在开机后，按POWER键关机。 钳表在开机5分钟后，液晶显示屏进入闪烁状态，闪烁状态持续30秒后自动关机，以降低电池消耗。在闪烁状态按POWER键可延时关机，钳表继续工作。 在HOLD状态下，需先按HOLD键退出HOLD状态，再按POWER键关机。 *ETCR2000C在HOLD状态下，需先按SET键或POWER键退出HOLD状态，再按POWER键关机。 *ETCR2000C在设定报警临界值状态下，需先按POWER键或按SET键3秒退出设定报警临界值状态，再按POWER键关机。 3、电阻测量 开机自检完成后，显示“OLΩ”，即可进行电阻测量。此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。 用户认为有必要，可以如下图所示用随机的测试环检验一下。其显示值应该与测试环上的标称值一致（5.1Ω）。 测试环上的标称值是在温度为20℃下的值。 显示值与标称值相差一个字，是正常的。 如：测试环的标称值为5.1Ω时，显示5.0Ω或5.2Ω 都是正常的。 显示“OLΩ”，表示被测电阻超出了钳表的上量限，见图3。 显示“L0.01Ω”，表示被测电阻超出了钳表的下量限，见图6。 4.电流测量 开机自检完成，钳表自动进入电阻测量模式，显示“OLΩ”后，按MODE键，钳表进入电流测量模式，显示“0.00mＡ”，见图7。此时，扣压扳机，打开钳口，钳住待测导线，读取电流值。 5、数据锁定/解除/存储 在电阻测量过程中，按HOLD键锁定当前显示值，显示HOLD符号，再按HOLD键取消锁定，HOLD符号消失，可继续测量。 *ETCR2000C在电阻或电流测量时，按SET键锁定当前显示值，显示HOLD符号，同时，将此锁定值作为一组数据依次自动编号并存储，再按SET键或POWER键取消锁定，HOLD符号消失，返回测量状态。循环上述操作，能存储50组数据。若存储已满，闪烁显示MEM符号。 *如图9，锁定被测电阻0.016Ω，同时作为第01组数据存储。 *如图10，锁定被测电流278mA，同时作为第50组数据存储，此时内存已满。 *6、数据查阅 按MODE键进入查阅存储数据模式，且默认显示所存的第01组数据，见图11。再按SET键，向下循环翻阅所存数据，翻阅到最后一组数据后自动返回到第01组数据。若无存储数据，显示见图12。 再报警临界值设定状态下，需先按POWER键或按SET键3秒退出报警临界值设定状态，再按MODE键切换到查阅存储数据模式。 *7、报警临界值设定 按MODE键进入电阻或电流测量模式，按SET键3秒后进入设定报警临界值功能，此时最高位数字闪烁，先设置最高位，见图13、图14。按MODE键切换高位到低位的数字，在当前位数字闪烁时按SET键改变“0、1…9”的数字，各位数字设置完毕后，按SET键3秒确认当前设定的报警临界值。设定成功闪烁显示报警临界值，然后自动回到测量模式。7.设定过程中或设定成功后，按POWER键同样可以退出报警临界值设定功能，返回测量状态。 在数据查阅模式下，需按MODE键切换到测量模式，才能进行报警临界值设定操作。 *8、报警临界值查看 按MODE键进入电阻或电流测量模式，按SET键3秒后进入查看报警临界值，其高位闪烁显示，每次查看的是上次设定的值。再按SET键3秒或POWER键退出查看，返回测量状态。 如图15，上次设定的电阻报警临界值为20Ω。 *9、数据清除 按MODE键进入查阅存储数据模式，按SET键+MODE键，自动清除所有存储数据。即按住SET键不放开的同时按MODE键。 数据清除完毕后显示见图12。 在HOLD状态下，需先按SET键或POWER键退出HOLD状态，再按MODE键进入查阅存储数据模式，然后按SET键+MODE键清除所有存储数据。 在报警临界值设定状态下，需先按POWER键或按SET键3秒退出报警临界值设定状态，再按MODE键进入查阅存储数据模式，然后按SET键+MODE键清除所有存储数据。
