拼接处理器与混合矩阵使用方法
混合矩阵采用卡笼式机箱设计，可支持最大8路不同信号源输入与8路的输出，信号接口自由组合，而拼接处理器可将多个显示单元（显示器，电视机）拼接成为一个虚拟逻辑单元。
操作方法
- 01

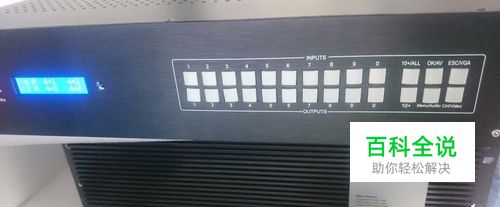

如上图所示，上面的设备即为混合矩阵，下面的设备即为一个拼接处理器。混合矩阵采用卡笼式机箱设计，可支持最大8路不同信号源输入与8路的输出，信号接口自由组合，而拼接处理器可将多个显示单元（显示器，电视机）拼接成为一个虚拟逻辑单元，典型应用：可将第一路（或第二路）的HDMI信号显示到4个显示设备上，使4个显示器显示一个整体的画面（每个显示器显示原图像的四分之一
- 02

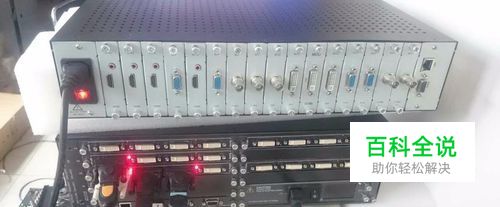

首先按照拼接处理器接口上的指示将信号源以及显示设备接好如下图所示。即是接了一个信号输入三个显示设备。
- 03
之后使用拼接处理器软件来调用信号。打开软件填入正确的com口和波特率，连接上之后如下图所示
- 04

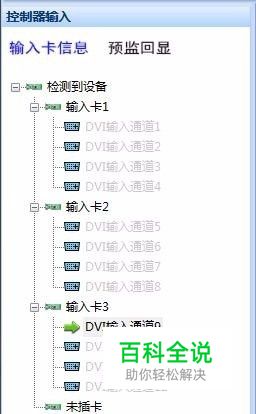

在软件界面的左侧可以看见接入的信号源，也就是输入卡信息，当接入了信号时，输入通道显示为黑色可以拖动，如图所示。输入卡3的DVI输入通道9显示为黑色。
- 05

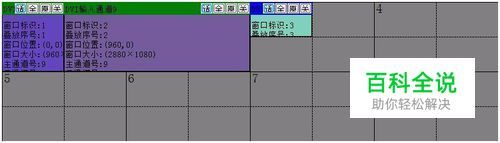

在软件界面的郑重可以看到一大块灰色的方格，就代表显示设备。将输入信号拖入显示设备里即可以在显示设备上输出图像，如图所示
- 06

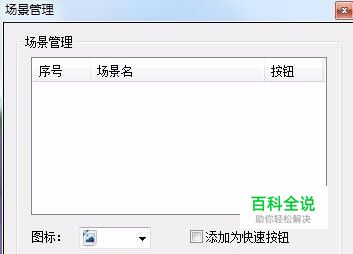

每四个小方格代表一个显示设备，在其中可以随意调整输入信号窗口的大小、位置等。 次设备还具有场景保存功能，在软件界面的上方有场景区域，可以进行场景读取、保存和管理，如下图所示为场景管理。
- 07
接下来进行拼接功能的演示
- 08

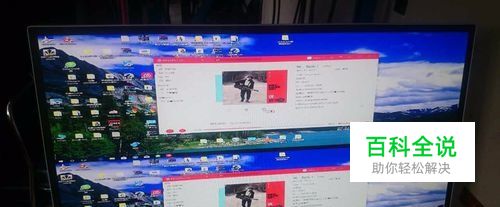

如图，将同一个信号压缩在一个显示设备上。
- 09
另外还可以通过拼接处理器的软件对混合矩阵进行控制。如下图所示在软件界面选择大屏命令，进入矩阵控制，使用矩阵的协议代码就可以发码对矩阵进行控制了。
- 10
如下图所示，即为添加代码的方法
