用3DMAX绘制闹钟

2024-04-05 11:45:44

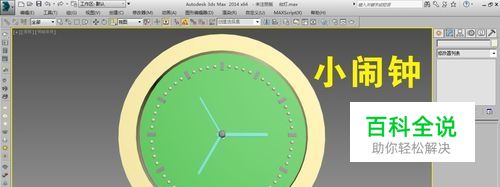

用3DMAX绘制一个床头小闹钟，可以进一步加强练习基本体的创建、对齐、旋转等工具，绘图效果如下面图纸所示。

操作方法

01

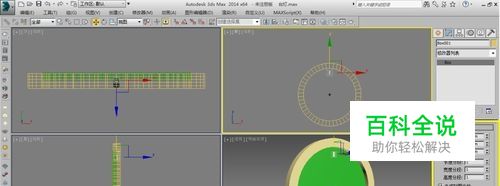

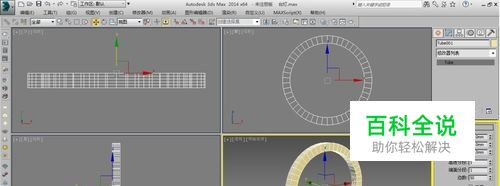

绘制闹钟的外形部分，创建一个管状体，半径1为50毫米，半径2为60毫米，厚度为10毫米，其它具体参数如下图所示。
02

然后在管状体的上面绘制一个圆柱体，具体参数如下图，并把它们的X、Y、Z轴进行中心对齐。
03

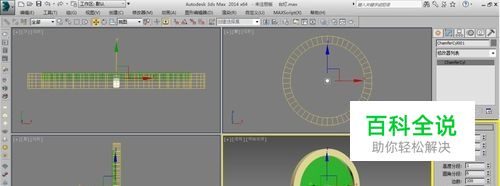

继续绘制闹钟的钟心位置，画一个切角圆柱体与圆柱体的X轴和Z轴中心对齐，切角圆柱体的参数如下图所示。
04

接着绘制闹钟的点数，画一个长方体，具体参数如下。把长方体与切角圆柱体在X轴和Z轴中心对齐，在前视图把长方体在Y轴上移动到相应的位置,如下图所示。
05

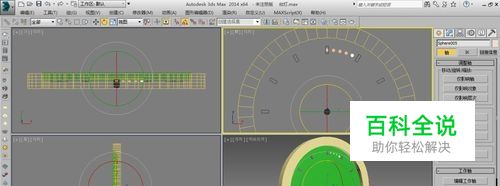

现在要把闹钟的点数按照30度进行选转一周，点击层次里面的仅影响轴，让长方体的轴和钟点的轴对齐。再把旋转角度调为30度，按住Shift键进行复制11份。
06

在画一个半圆作为分针钟点数，先于时针钟点数中心对齐，然后在点击仅影响轴，与中心轴的轴对齐。
07

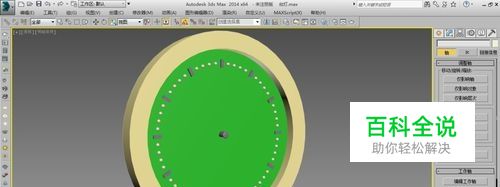

把分针的钟点数按照6度的旋转复制，进行复制4份，如下面图纸所示。
08

然后在按照旋转30度角度，同时选择中间的四个时针点，按照使用轴点中心进行复制11份。
09

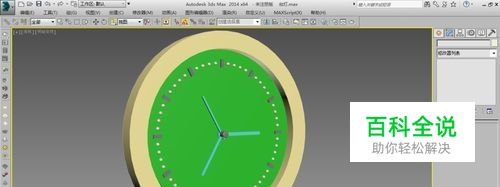

最后在把时针、分针、秒针绘制出来，分别把它们调整到合适的位置即可，如下图所示。
