AutoCAD如何画出好看的剖面图

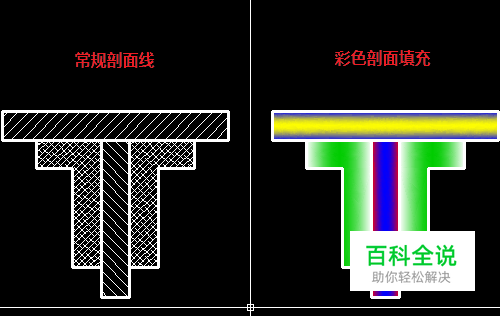

AutoCAD绘图时，剖面线不仅可以用简单的线条表示，还可以采用颜色填充，这样绘制的图形美观漂亮。
本篇分享AutoCAD制图，怎么画出好看的彩色剖面图。
方法1：渐变色单色填充
- 01

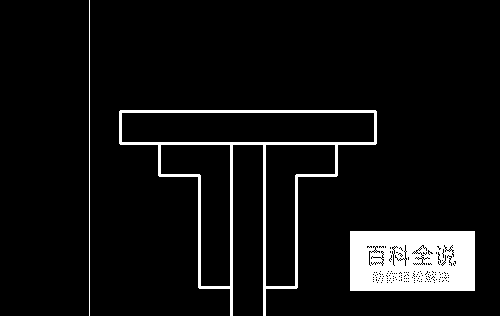

画出我们需要进行剖面填充的图形。
- 02

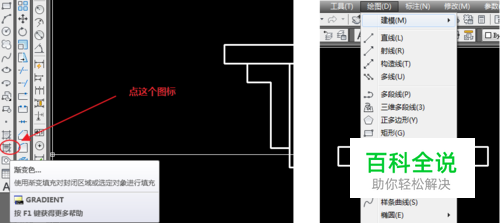

点击绘图工具条中的“渐变色”图标（或点击菜单栏【绘图】→【渐变色】），进入图案填充和渐变色对话窗。
- 03

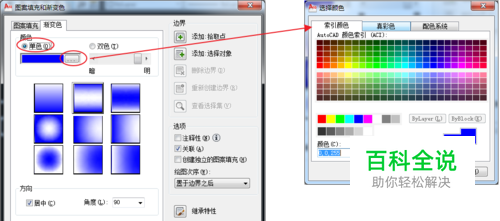

单色填充，选择单色，点击颜色框右侧的按钮。 弹出的配色对话窗中，一般进入“索引颜色”选项卡，选择我们需要的颜色。
- 04

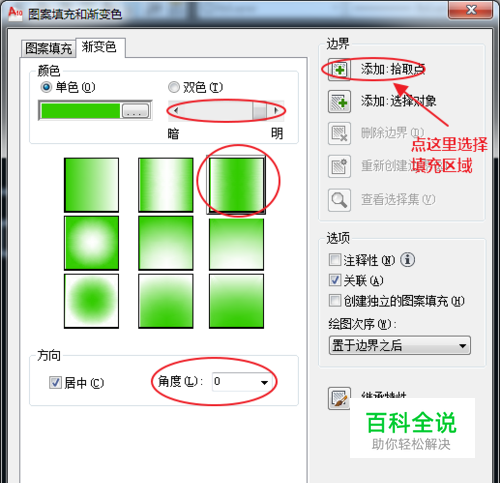

选好颜色之后，回到图案填充和渐变色对话窗。 设置颜色亮暗程度、填充效果以及角度之后，点击“添加：拾取点”左侧按钮。
- 05

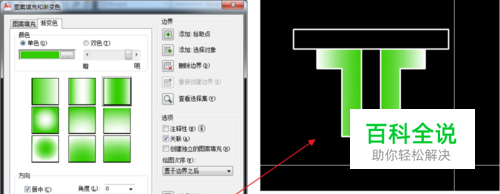

此时光标会回到绘图区，点击我们需要填充的区域（可以多选）。 选中的区域，周边会显示出被选中的状态。 选择OK后，回车键（或鼠标右键）确认。
- 06
回到图案填充和渐变色对话窗，点击确定，就可以得到渐变色单色填充效果了！
方法2：渐变色双色填充
- 01

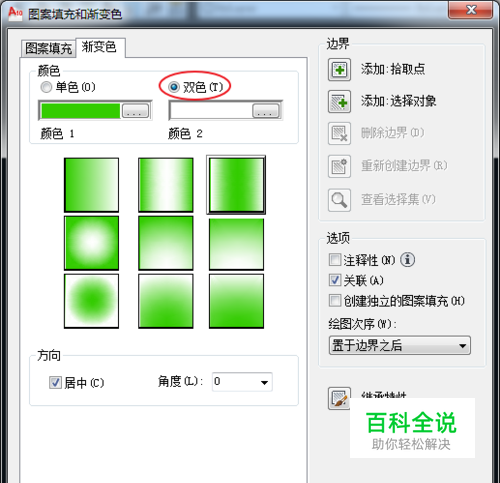

与单色填充类似。 在图案填充和渐变色对话窗开始时，我们选择“双色”选项。
- 02

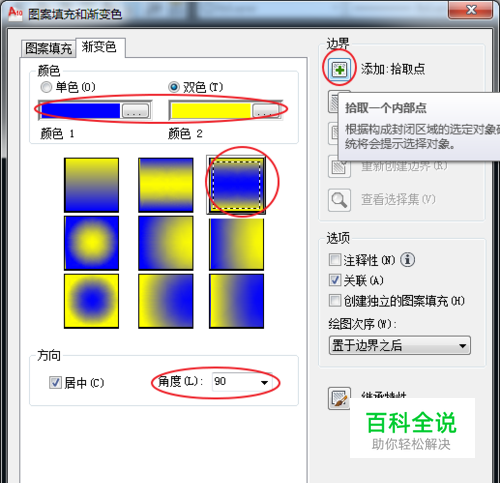

颜色选择与单色填充一样。选择我们需要的两种颜色即可。 同样的，设置填充效果、角度，点击拾取方式。
- 03
拾取我们需要填充的区域，确定后，即可得到渐变色双色填充效果。 怎么样，是不是get到了新技能？这样填充的效果是不是比线条好看多了？喜欢就帮忙点个支持吧~
