用arduino实现火焰传感器报警

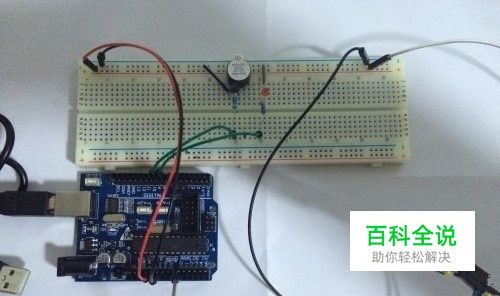

学机电的或者其它爱好单片机者，一般学玩51都会玩arduino。今天来给大家讲解一下关于火焰传感器的实验，实现有火时，LED灯闪烁，报警器响。

操作方法

  • 01

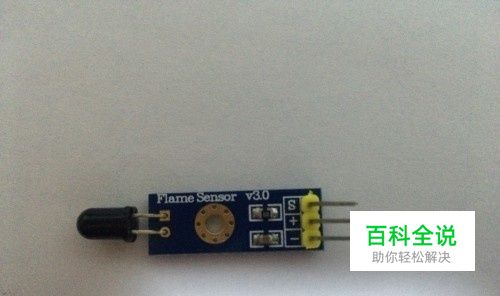

    首先大家要知道火焰传感器干什么用的，顾名思义，检测有无火源，或者火势有多大。我们传感器要接到板子的模拟输入口，有火时模拟量很大，可以自己根据情况设置一个值，达到或者超过时报警。

  • 02

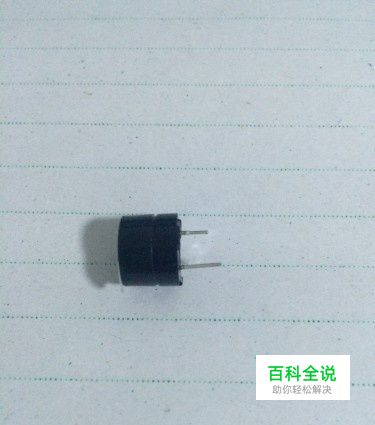

    报警器我用的是无源蜂鸣器，这里大家也可以用喇叭，或者有源蜂鸣器代替。有一点说一下，这个有源代表是有振动源，不是电源。

  • 03

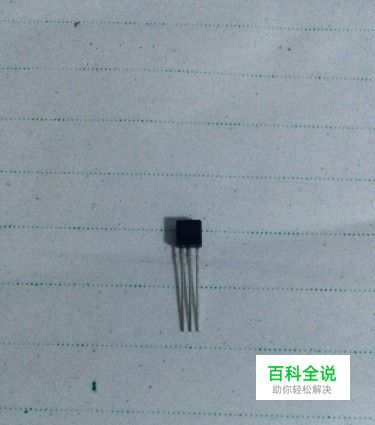

    由于我接的电压是5V，i0口输出电流不能驱动蜂鸣器响，所以用到了三极管。因为三极管可以放大驱动电流用来驱动蜂鸣器。

  • 04

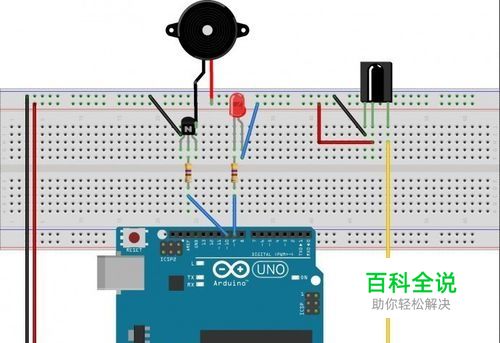

    关于其电路图很重要，我用软件画了一个实物3D连接图，截图如下。大家可以看着下面接线，或者画出电路图。

  • 05

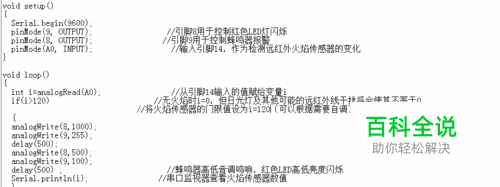

    接下来就是在arduino里面烧录程序，也就是软件，程序很简单，设置好引脚，输入输出，设置好自己根据环境估计的分界值。具体如下图，每个语句都有解释，大家可以看下。
