autocad 如何定义多线样式

2024-04-06 21:12:17

在平常的使用中，有时候二条平行线的多线可能并不能满足要求，这就需要对多线的样式进行重新设置和定义，使之满足用的要求。

操作方法

01

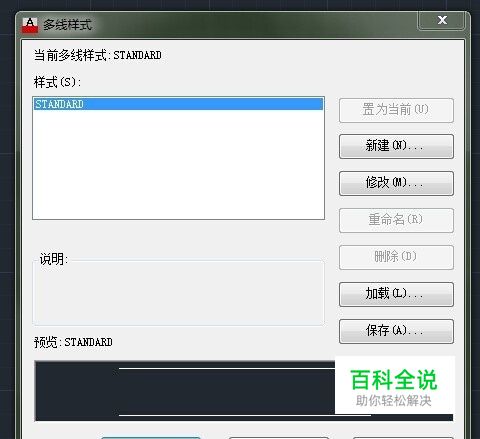

执行“格式|多线样式”菜单命令，弹出“多线样式”对话框。
02

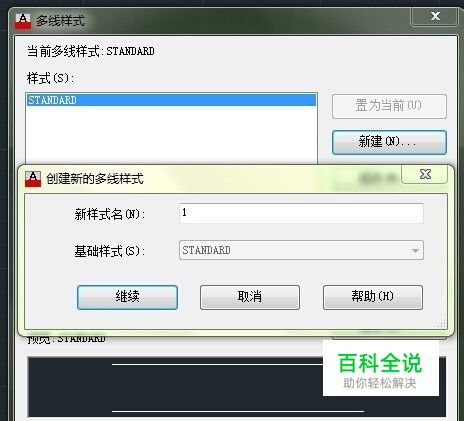

单击“新建”按钮，随后弹出“创建新的多线样式”对话框，在“新样式名”文本框中输入要建立的样式名称“1”，再单击“继续”按钮。
03

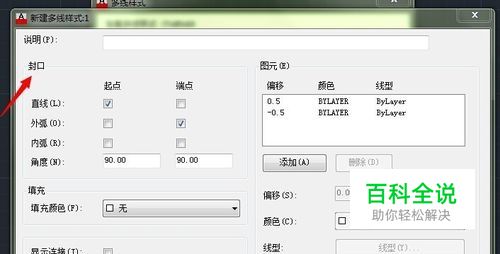

此时系统弹出“新建多线样式：1”对话框。在“封口”选项中设置组成多线的元素的特性，单击“添加”按钮就可为多线添加新的元素，单击“删除”按钮也可以删除多线中的元素。
04

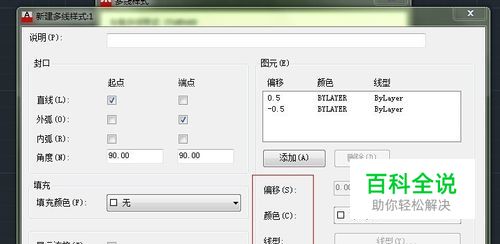

在“偏移”文本框中可设置选中的元素的位置偏移，在“颜色”下拉列表框中可以为选中元素设置颜色；单击“线型”按钮，弹出“选择线型”对话框，可加载新的线型设置或元素线型。
05

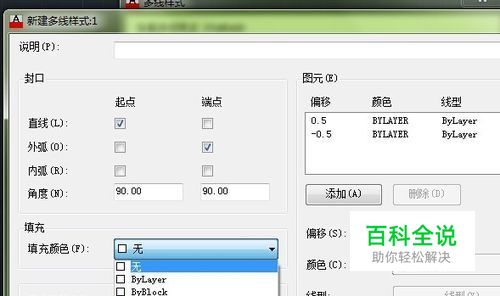

在“填充样式”下拉列表框中可设置多线填充的颜色，设置完成后单击“确定”按钮，返回到“多线样式”对话框中，刚才设置的项目就会显示出来。
06

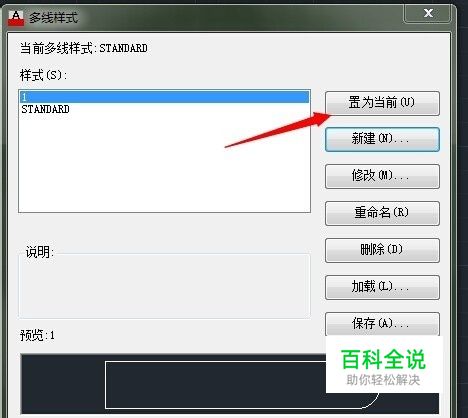

单击“置为当前”按钮，将刚才设置的多线样式设置为当前样式。最后，单击“确定”按钮完成多线样式的新建操作。
