iPod Touch 2真机拆解
苹果的iPod相信对很多人都有致命的诱⺌惑，而如果你一旦拥有了一部iPod，相信也会对它关爱备至，揣在兜里都怕磕着它，把它拆了这种事估计想都没想过，但这并不妨碍你对它内部构造的强烈好奇，苹果越把iPod弄得严丝合缝，越能激起人们的好奇。如此可爱的家伙内部到底是个什么样子，是什么给了它如此优秀的功能？
下面笔者就送上iPod Touch 2的拆解全⺌套⺌图赏，关注该机的网友可不要错过哦！
步骤/方法
- 01

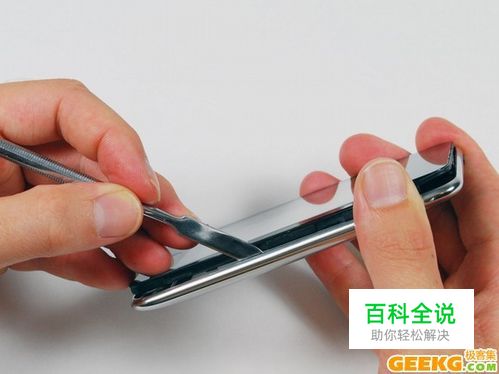

撬开面板
- 02
3.5寸480x320屏幕，和iPhone 3G是同一款（偏黄状况也一样）。
- 03
液晶屏没有采用螺丝固定，而使用上了：双面胶。
- 04
拿起液晶屏下的金属板。电池用两条胶带固定在这块屏幕背板上，撕掉非常简单。
- 05
断开屏幕连接线。你可以看到两条胶带留下的痕迹
- 06
拿起电池。拇指附近的就是WiFi电路板和天线。
- 07
拆⺌除电路板后翻过来看，转了两道弯的橙色电缆连接着WiFi电路板和主板。这样的形状和尺寸保证了数字信号在传输中不受干扰。
- 08
从电池这一面来看。电池上方的小电路板上，是一块金属屏⺌蔽罩，拆掉后出现的芯片是：Broadcom BCM4325蓝牙2.1+EDR芯片！ 编号：BCM4325GKWBG CD0825 B76332 P40 SF。要知道，截至目前iPod touch从未支持过蓝牙。难道今后会通过软件升级开启这一功能？还有另一种可能，新touch增⺌加了Nike+接收功能，该无线传输技术采用耐克和苹果 开发的特殊2.4GHz无线协议，可能就是通过这颗同为2.4GHz频率的蓝牙芯片实现。
- 09
电路板部分，包括顶端的底座接口和耳机接口。注意到Dock接口上方的金色小方块，那实际上就是iPod touch Home按键的触点。另外，可以看到耳机接口的触点从以往产品的四个增加到5个，新增触点很明显是为了此代iPod增加的麦克风录音功能而设。
- 10
主板另一面。中央的棕色矩形块很可能就是新增的外放扬声器，右侧橙色电缆连接到新增的音量控制键。
- 11
3.7V锂聚合物电池。
- 12
拆除上方金属屏蔽罩（以及其上方的扬声器）后的电路板。闪存芯片来自美光，编号29F64G08TAA。处理器仍然为苹果Logo，三星制造，内部包含ARM CPU和SDRAM。
- 13
全部零件 整体来看，新款iPod的集成度更高，芯片、零件数量的比以往型号少了许多，这也正是成本、售价下降的最主要原因。此次拆解的最大发现就是那颗Broadcom蓝牙芯片，其用途还需要今后更深入的研究。
