CAD对齐命令（Al）的使用

CAD中对齐命令在绘图中是经常被用到的，使用该命令可以将图形规整起来，下面我们就来看看CAD对齐命令是怎么使用的吧。

操作方法

  • 01

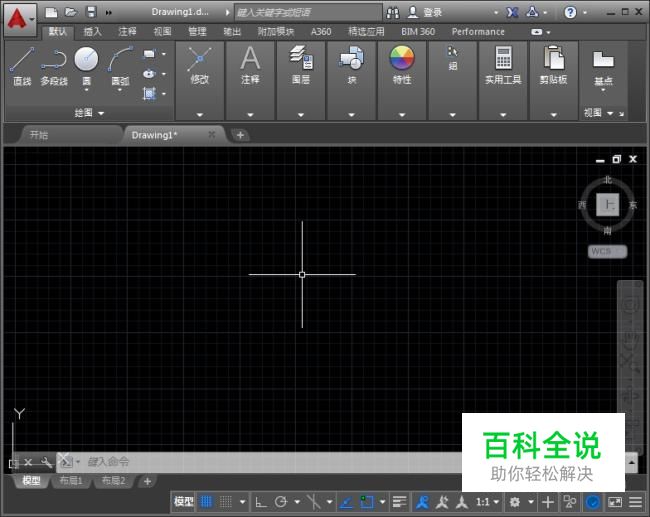

    在桌面上找到CAD的快捷图标，双击CAD该快捷图标打开CAD这款软件，进入其操作界面，如图所示：

  • 02

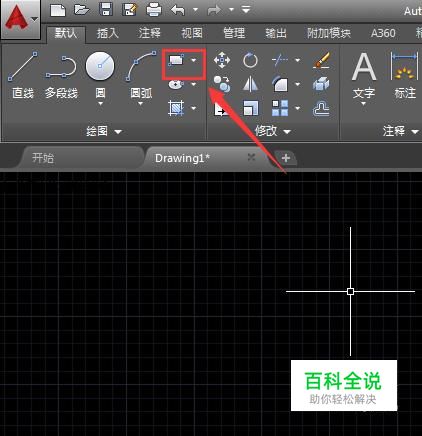

    在该界面内找到矩形命令，如图所示：

  • 03

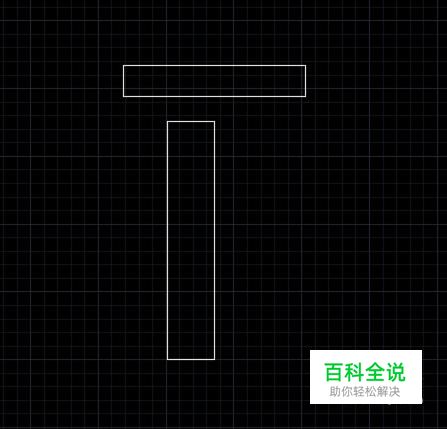

    使用矩形命令，在绘图区里绘制两个矩形，如图所示：

  • 04

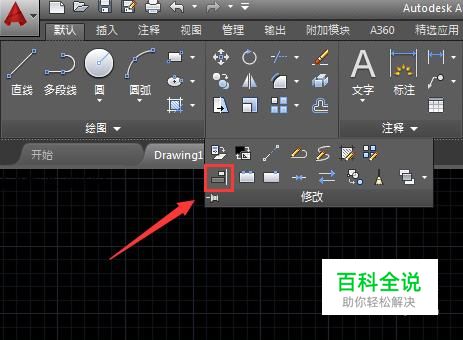

    绘制好图形以后，在菜单里找到修改选项，点击修改在其下拉列表里找到对齐选项，如图所示：

  • 05

    点击对齐选项提示我们选择对象，如图所示：

  • 06

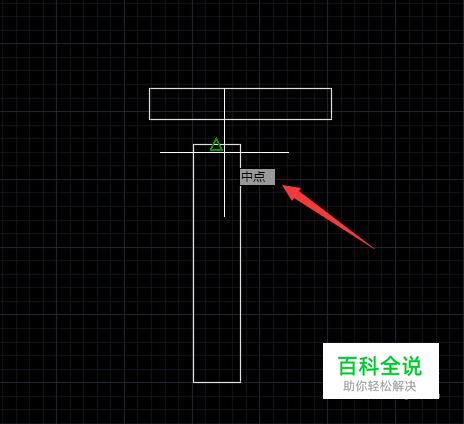

    按下回车点击选择对象的中点，如图所示：

  • 07

    选择中点后提示指定第一个目标点，如图所示：

  • 08

    我们制定另一个矩形的一边的中点作为目标点，点击后可以看到两个图形就对齐到一起了，如图所示
