怎样使用visio画E-R图
Visio提供了多种思维图形的编辑方法，下面介绍一个运用visio制作E-R图的操作步骤。
操作方法
- 01
E-R图也称实体-联系图(Entity Relationship Diagram)，是表示实体类型、属性和联系的方法，用来描述现实世界的概念模型。它是有美籍华裔教授Peter Chen（陈品山）于1976年提出的，因此在软件中E-R图叫Chen's表示法。
- 02

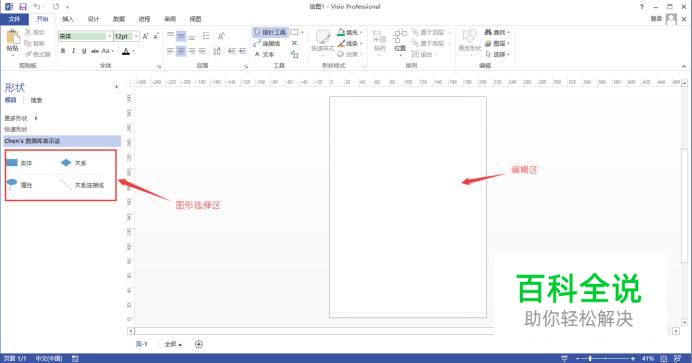

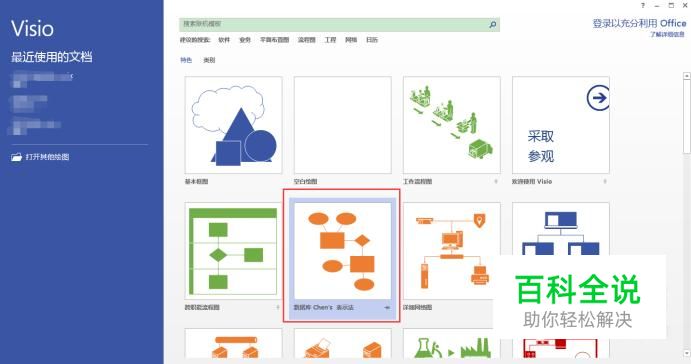

选择数据库Chen's表示法后进入编辑界面。
- 03

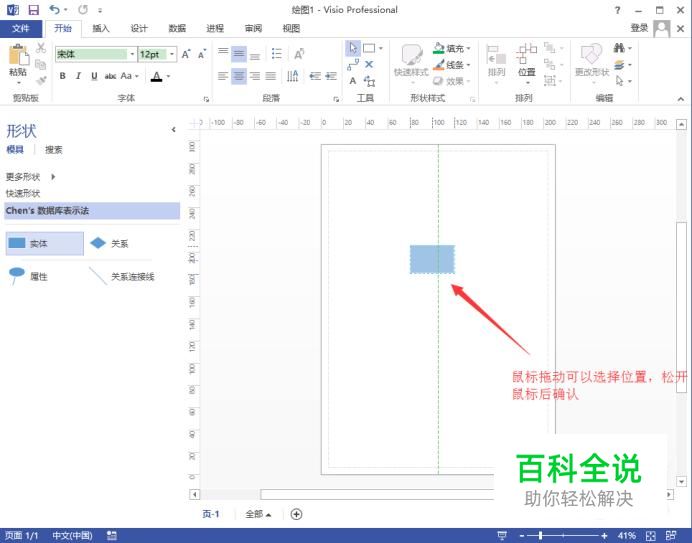

在E-R图中每个不同的图形代表着特定的含义，矩形框：表示实体，在框中记入实体名。鼠标点击矩形框不放拖动至绘图区域。
- 04

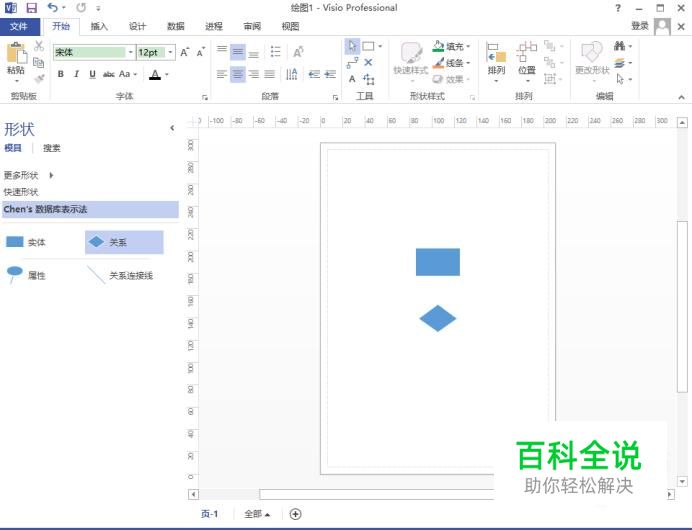

菱形框：表示联系，在框中记入联系名。同样操作绘制菱形框。
- 05

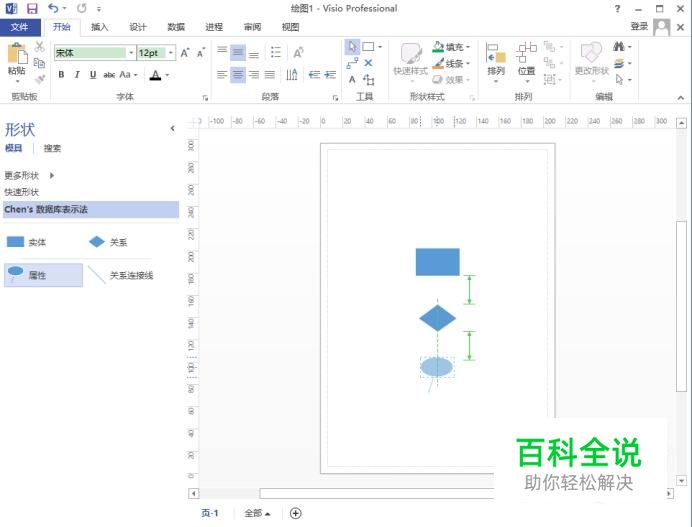

椭圆形框：表示实体或联系的属性，将属性名记入框中。
- 06

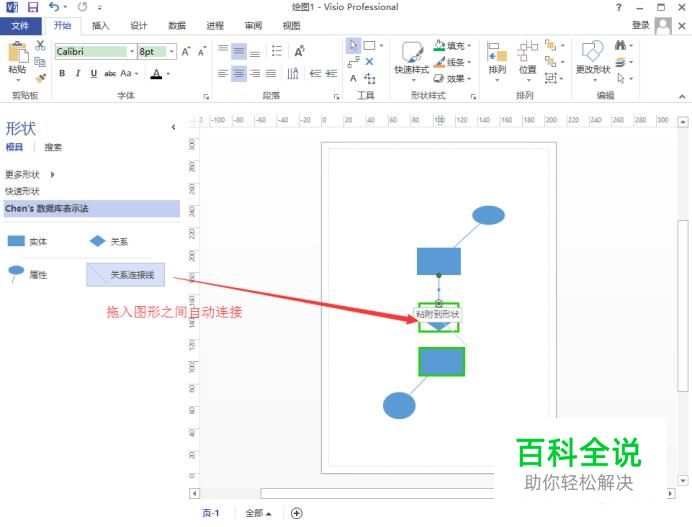

矩形框和菱形框之间可以用关系连接线链接。操作也非常方便。
- 07

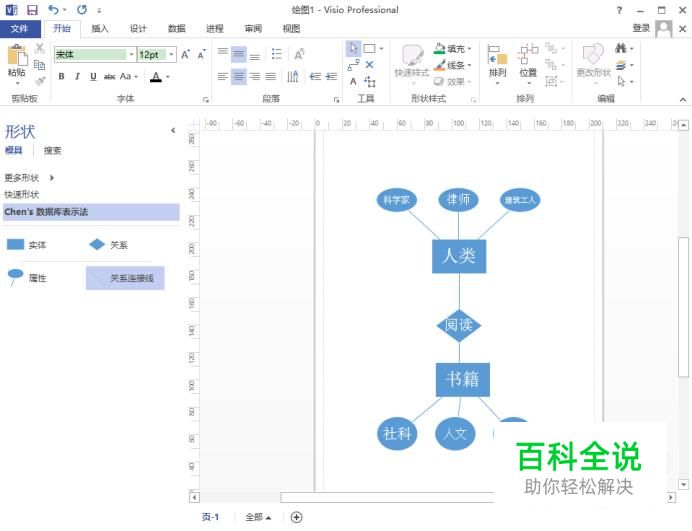

双击每个图形可以输入内容，但既然是E-R图就应该遵循其规则。下面建立人类与图书的关系图。
