CAD导出为图片（高清大图）

建筑工程中需要制作大的告示牌，而平面图一般是CAD的，怎样才能方便的导出高清的图片成为困扰许多人的问题。我也参考了许多类似的，但要么太麻烦，要么效果不好，我这种方法可以的很好的达到方便、清晰这两点。

操作方法

  • 01

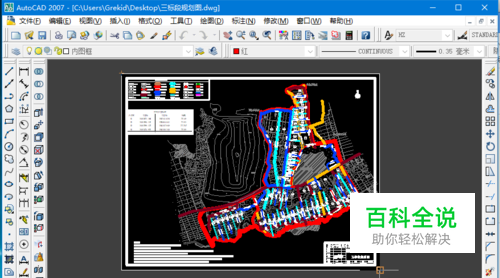

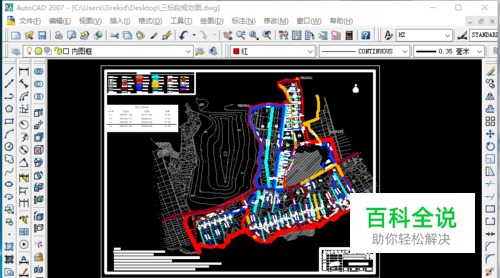

    首先，用CAD打开需要导出的图纸

  • 02

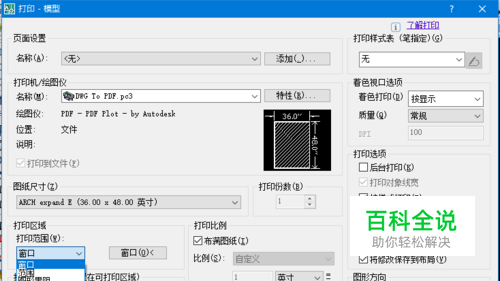

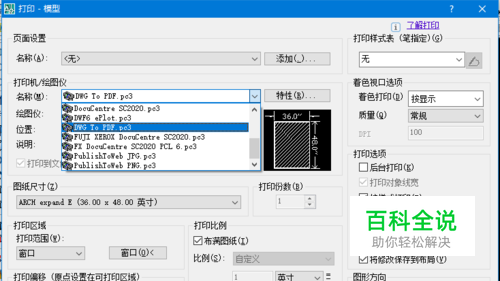

    Ctrl+P进入打印设置，在“打印机/绘图仪”中选择DWG TO PDF

  • 03

    在图纸尺寸中选择最大的尺寸，我这里是36*48英寸

  • 04

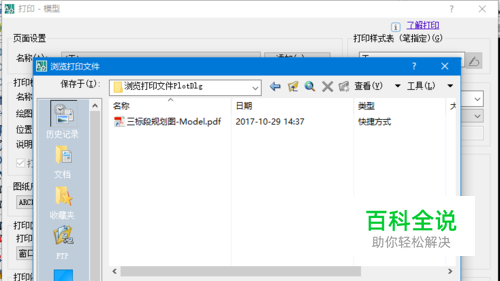

    打印范围选择窗口，框选所需导出的图纸，确定导出为PDF格式文件

  • 05

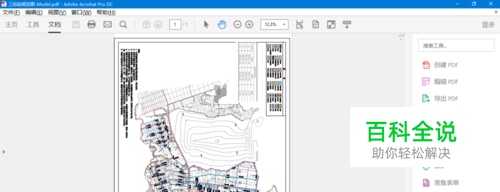

    用Adobe Acrobat Pro DC打开该PDF文件，点击右侧“导出PDF”

  • 06

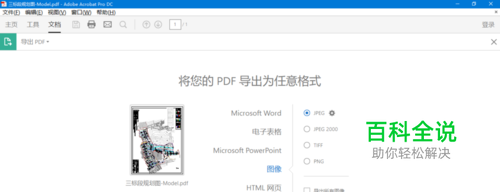

    选择“图像”，至于图片格式可以随意选择，点击“导出”即可

  • 07

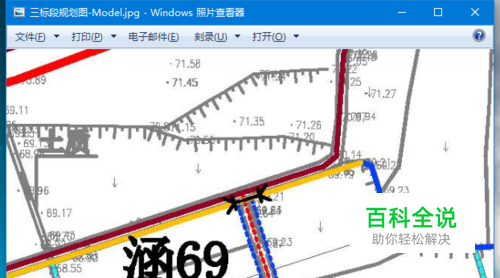

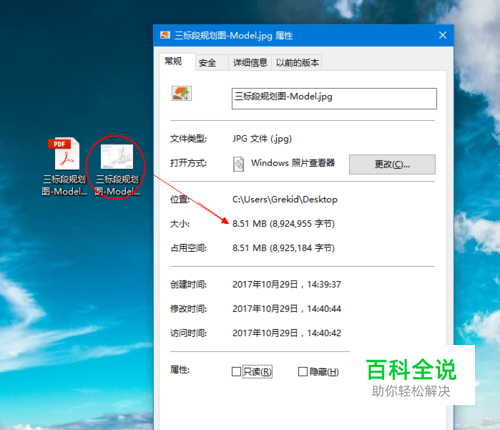

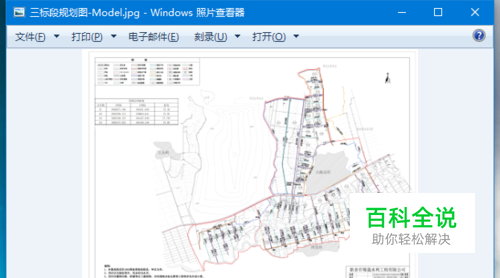

    可以看到导出的图片文件达到8.51M，我们再看看图片的整体及细节图，清晰度足以满足使用要求。
