OPPO R9拆解教程
序：
OPPO是众多打工妹喜欢的一款机器系列，这款器到底有多好辣么让打工妹痴迷喜欢呢？当然这也和OPPO的营销手段有一定的关系，如果只是营销手段的话为毛还有辣么多然追捧购买呢？辣么，今天我们就一起来拆解OPPO R9（下简称R9）这部机器一探究竟这部机器的做工如何。
操作方法
- 01

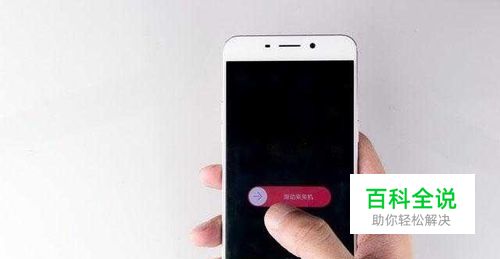

首先将机器关机
- 02

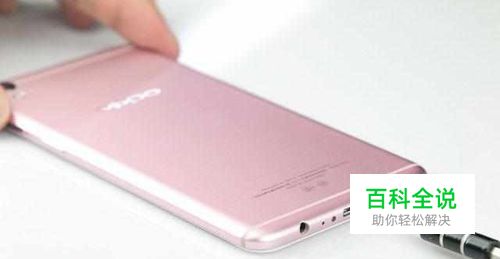

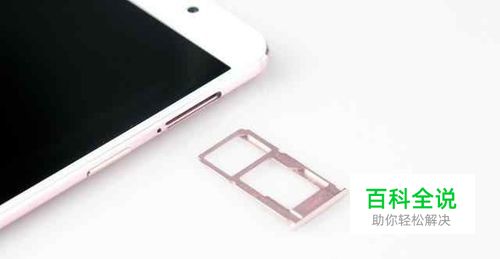

然后将SIM卡托用顶针取出，卡托设计为三选二设计，对于单卡还想扩大内存的用户来说刚好合适，但是对于双卡还想扩大内存的用户来说有点难，但是也可以做到，但是需要冒险，这里我就不做解释教程了
- 03
取出SIM卡托后，用螺丝刀卸掉底部的两颗螺丝就可以进一步拆解了。

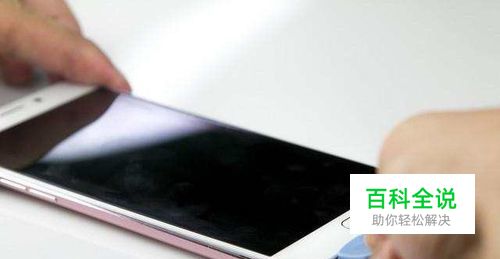

- 04
螺丝卸掉后使用吸盘拉起一条缝隙，然后用拨片插入四周慢慢撬开扣卡。
- 05

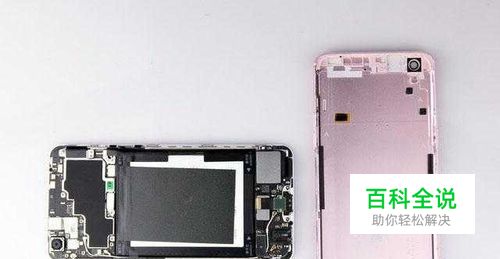

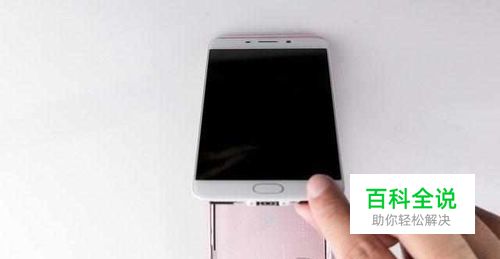

撬开后可以用手可以将机身与机壳分离
- 06
成功分离后我们可以看到机身为三段式设计，顶部为主板，底部为小板，中部为电池。
- 07

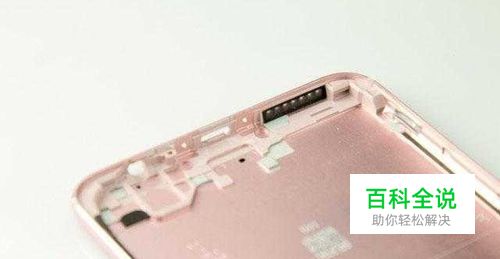

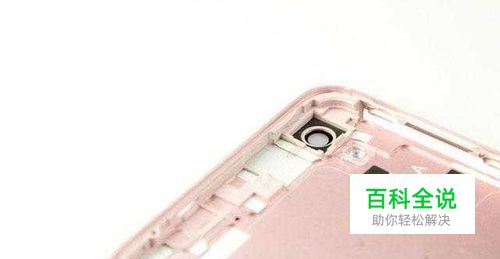

先来看下拆掉的机壳，可以看出整个框架绝大部分是金属材质，并且内部也采用了阳极氧化和喷砂工艺
- 08

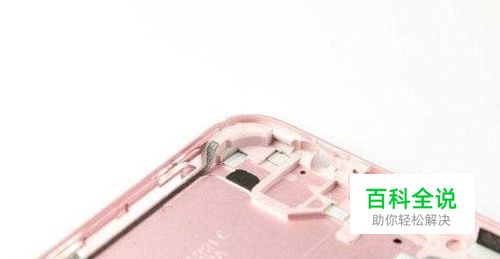

在机壳四个边角都采用注塑加厚，这是特意来预防手机掉减少对内部的冲击
- 09

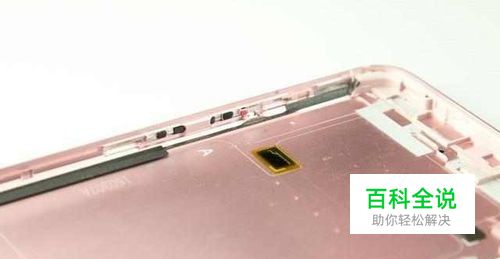

在机壳按键部位设计有海绵垫片防止按键松动，机壳上没有多余的什么部件。
- 10

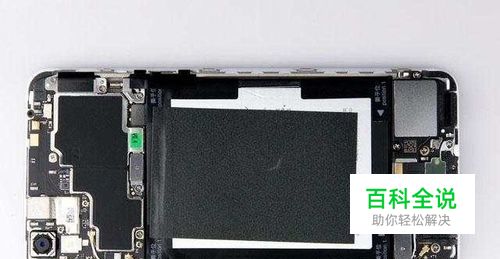

看完机壳我们来看下主角——主板部分。三段式的设计各个部分都可以看得很清楚，给人的感觉也比较规整
- 11

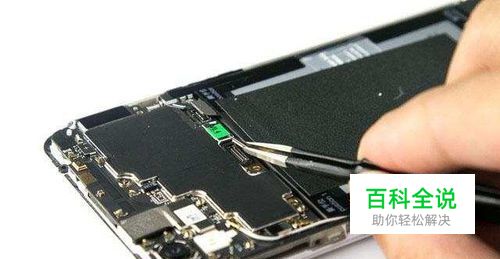

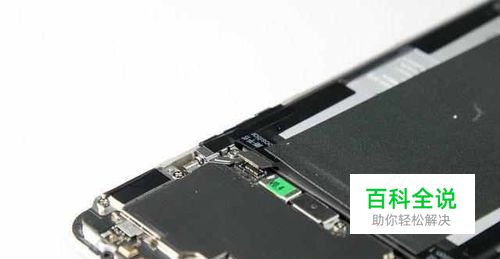

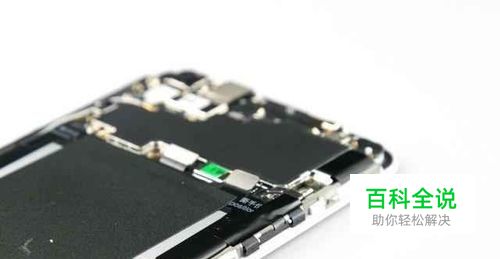

接下来我们首先断掉电源排线，电源排线btb扣卡上并没有采用金属支架固定，个人感觉这里应该加个金属支架，可能是设计部分没有位置才没有加金属支架。我们可以看到旁边的一个排线上就有金属支架固定
- 12

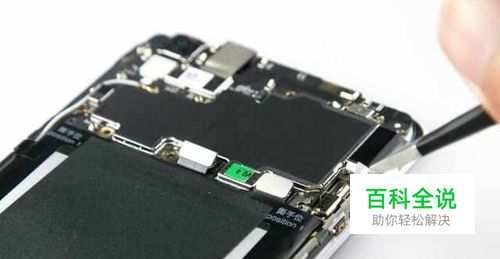

我们用螺丝刀拆掉这两颗螺丝，螺丝卸掉后用镊子取下金属支架。

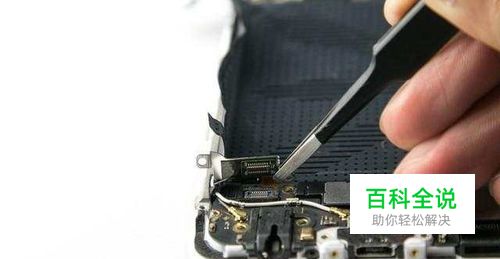

- 13

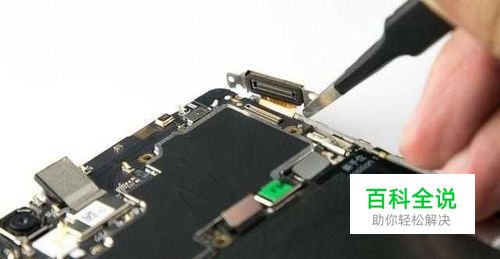

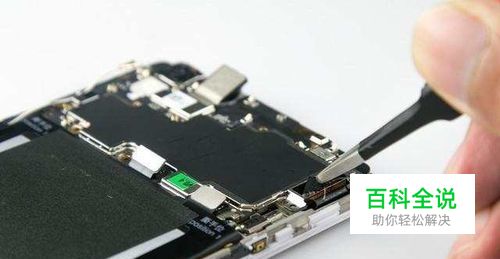

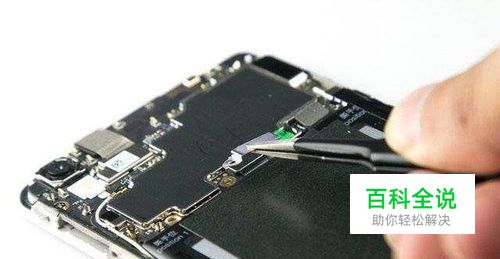

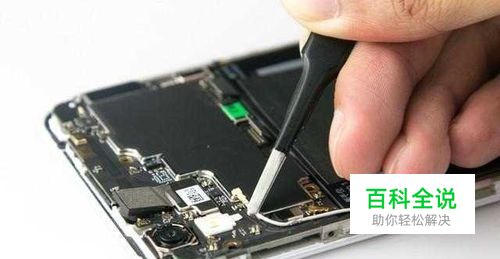

取下金属支架后，用镊子轻轻挑起这个排线扣卡。
- 14

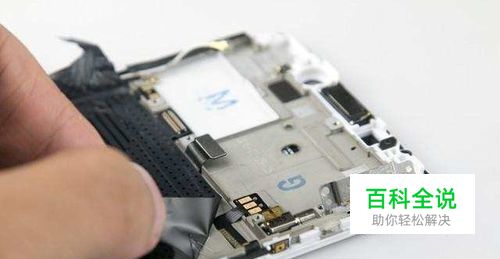

在主板的左下方有一条黑色的胶带，上面印有撕手位，撕下后可以发现下面有一个金属支架，卸掉金属支架上的螺丝就可以取下这个支架了，这个金属支架固定的是一个马达震子。
- 15

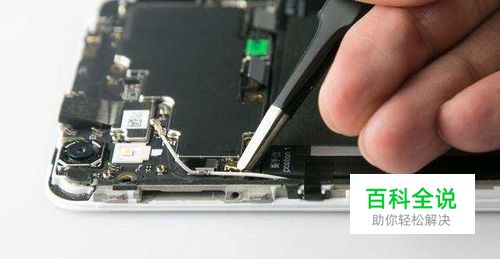

接下来继续拆解主板，拆掉主板我们先来分离主板左下的两条射频天线，因为这两个天线在主板上方，拆除主板必须先取下他们

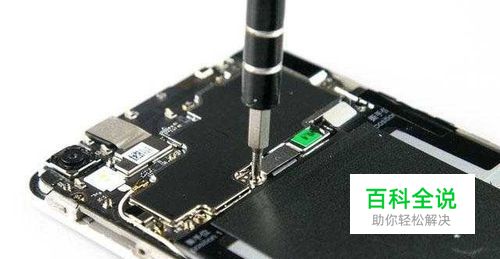

- 16
接下来卸去主板右上角的金属支架上的螺丝取下这个档板，然后断掉主板上所有的btb连接扣卡

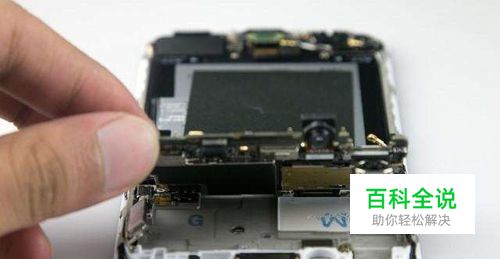

- 17

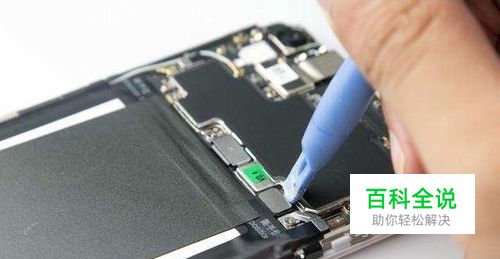

用撬棒从合适位置入手撬掉主板，注意不要硬撬慢慢地撬起后用手取下便是。
- 18

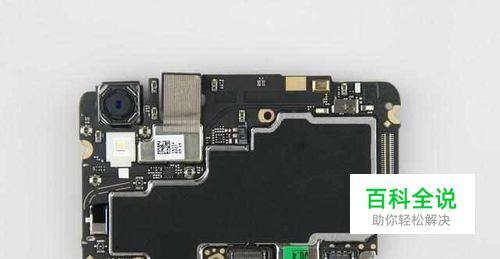

来看下取下后的主板。主板正反面都有金属屏蔽罩保护。
- 19

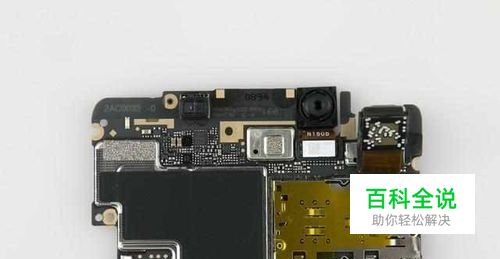

接下来我们分离主板上的前后置摄像头，该机前置1600W像素后置1300W像素双摄像头，其中前置摄像头光圈F2.0，后置为F2.2，可以看出该机强调了自拍功能。怪不得打工妹都喜欢买，原来原因在这里。如果摄像头坏了可以购买更换。

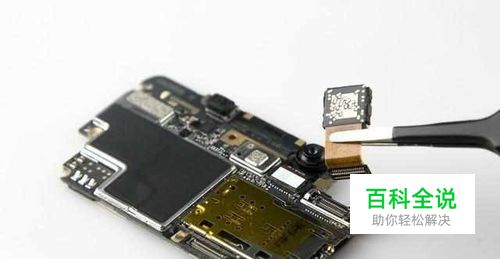

- 20

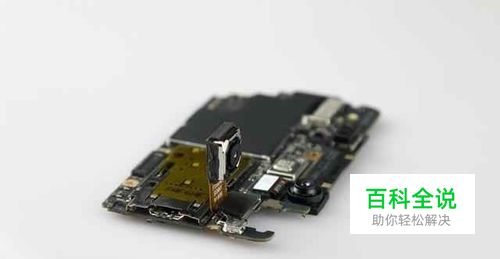

用镊子小心 取下前后像头，像头基本位置在一起，所以可以连续操作取下
- 21

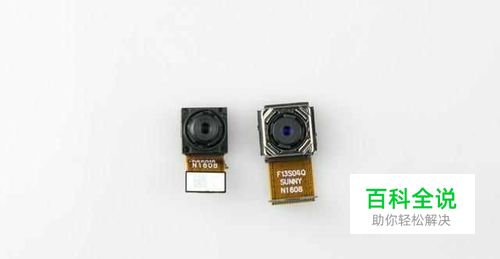

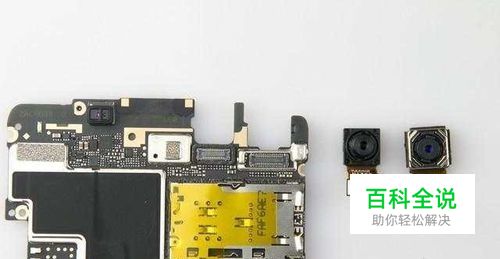

来看下取下的前后像头
- 22

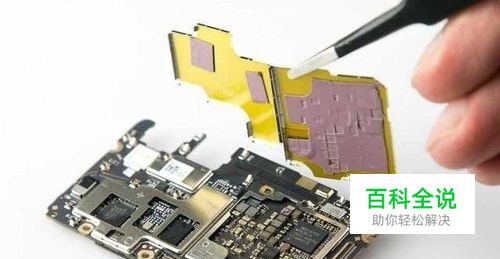

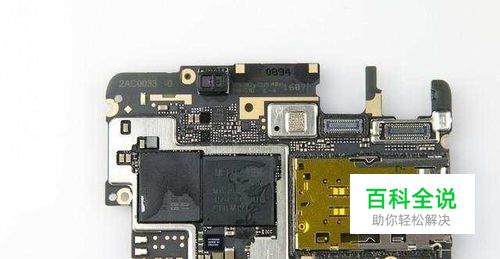

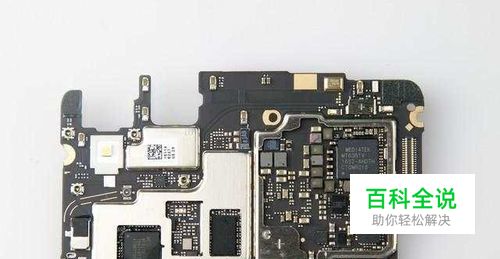

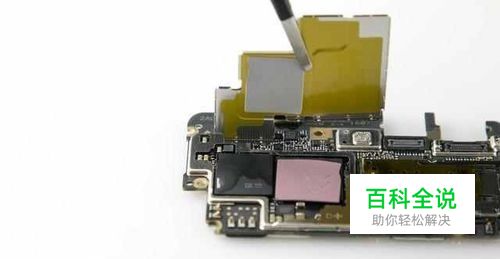

接下来我们拆掉主板上的屏蔽罩，在屏蔽罩上可以看到覆盖有很多散热硅脂，要知道绝大部分手机仅会在处理器上采用这种散热材料
- 23
而R9几乎在所有重要芯片上都采用了散热硅脂外加上机身中间的金属防滚架机型辅助散热

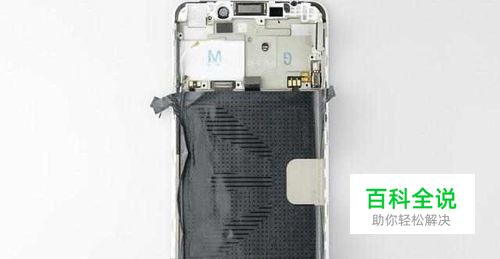

- 24
拆掉主板后接下来我们继续拆解，我们来拆解电池。电池表面又一层散热贴

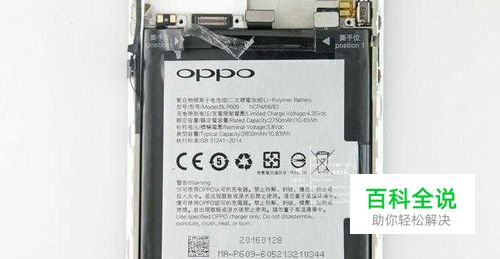

- 25

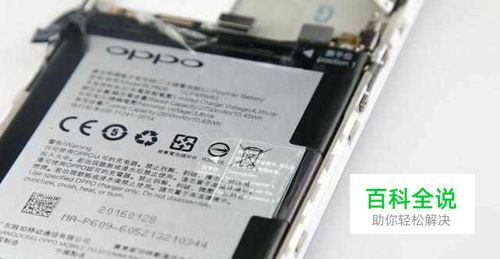

首先掀开电池表面的散热贴，然后可以看到电池的信息，该机的电池容量为2850mAh，充电限制电压为4.35V，由于采用低压快充技术，电池上有一个塑料拉带上面有提示。

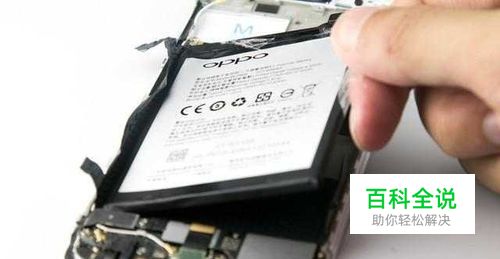

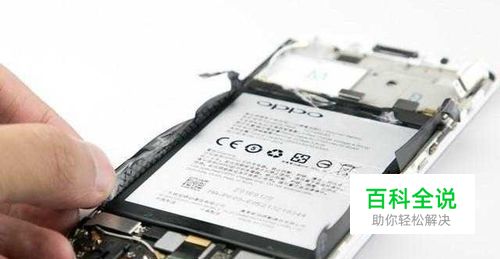

- 26
根据电池塑料拉带上的提示贴，我们先将电池四周的黑色手撕位提起，然后提起电池左边的透明提手，轻轻松松的将该机的电池分离出来。
- 27
这意味着我们可以更换电池，这算是件好事。

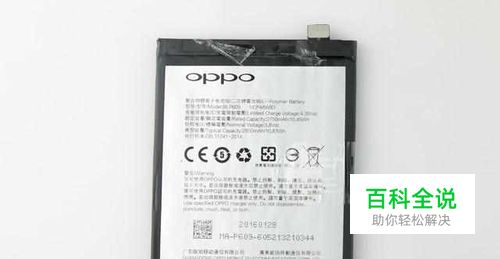

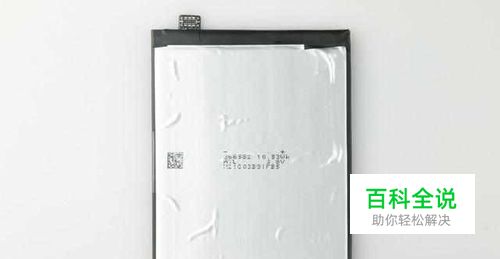

- 28
拉看下取下的电池，上面电池容量信息信息出厂信息都标明在上方。

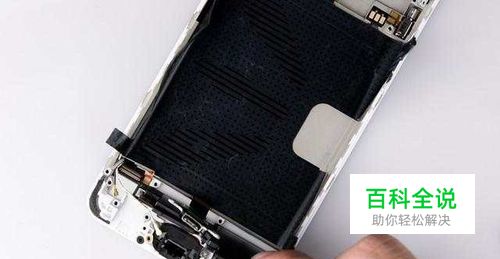

- 29

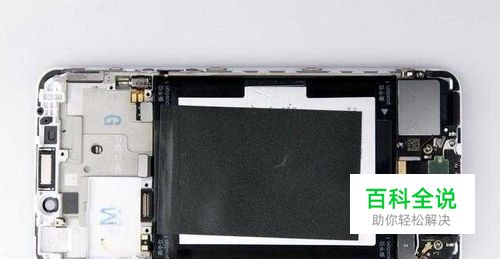

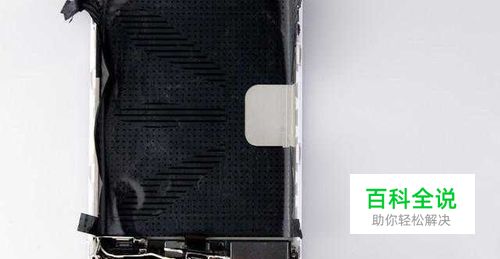

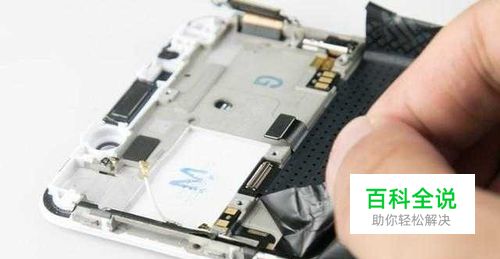

拆掉电池后可以看到下面的隔断地胶，但这种黏胶粘性低。可以看到机壳上有两个触点部分，这些触点式按键部分的。
- 30
接下来我们撕开一点来看看，如果单个按键坏掉的话更换也相对比较容易。所以对于我们来说是件好事。

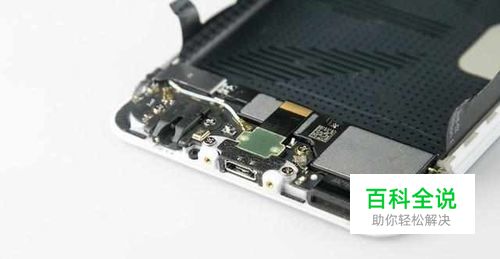

- 31

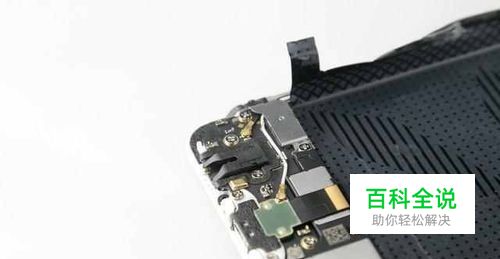

接下来我们看看小板部分，仔细观察可以发现数据线接口以及耳机接口都有防水泡棉保护，而且小板还有螺丝固定。

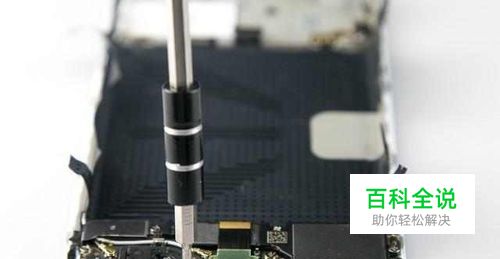

- 32
接下来我们用螺丝刀一一卸下
- 33
随后断开小板上的btb扣卡排线
- 34

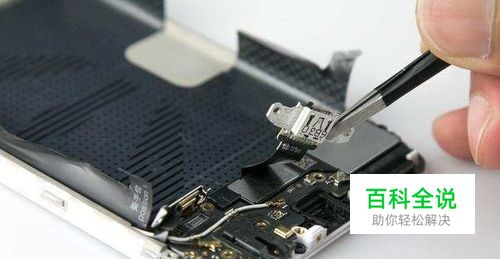

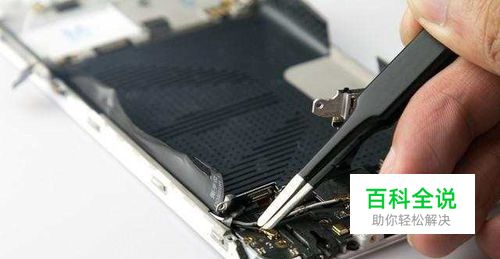

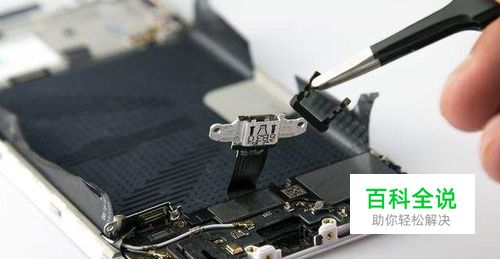

用镊子掀开数据接口排线，我们发现这颗排线竟然没有与底部PCB接驳，而是直接连接到主板上，推测是与该机的低压快充技术有关，才绕过底部小板的
- 35
在数据接口的下面，还发现了密封胶圈，密封性做的还算不错

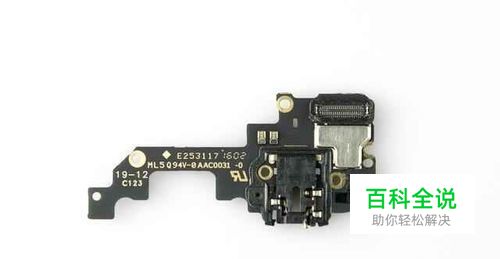

- 36

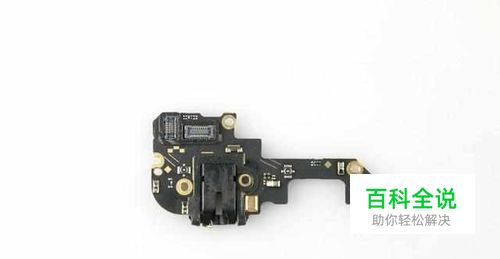

拆掉两条射频同轴线后，便可以分离底部小板，小坂上的部件我们可以看得到，耳机座、麦克等

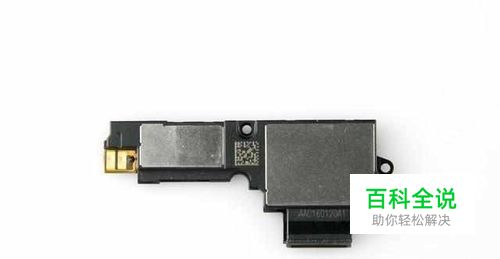

- 37

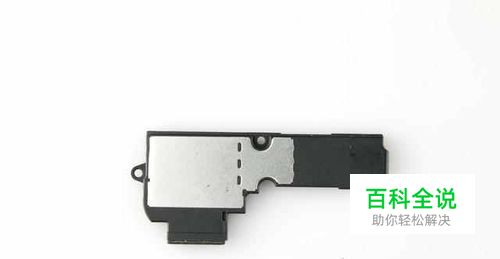

随后在分离机身上的扬声器，从扬声器的外观来看，音腔非常大，播放音乐效果非常不错
- 38

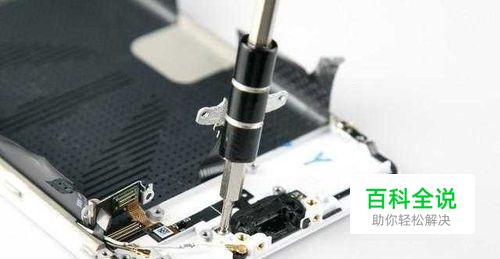

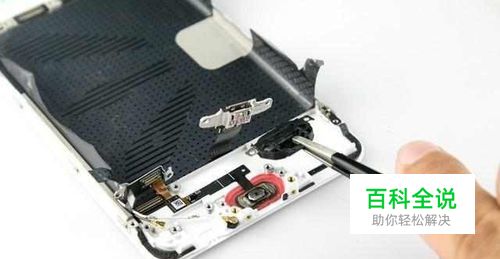

最后，卸去最底部Home键上的两颗螺丝，我们发现了Home键的设计采用了一次性全密封式，红色的胶圈将按键与机身严密相连。
- 39

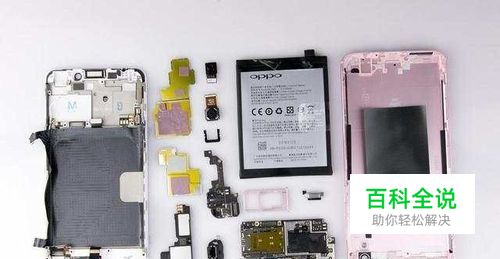

拆解到这里就结束了，最后来个全家福
