交换机VLAN配置

交换机VLAN配置

操作方法

  • 01

    设置交换机管理IP： Switch（config）#interface vlan 1 Switch（config-if）#no shutdown Swithc（config-if）#ip address 192.168.0.253 255.255.255.0 enable密码设置： Switch（config）#enable password xxx 设置进入虚拟终端登入密码： Switch（config）#line vty 0 4 Switch（config-line）#password xxx Switch（config-line）#login

  • 02

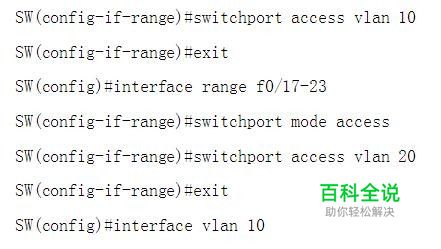

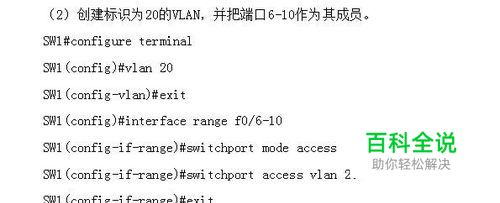

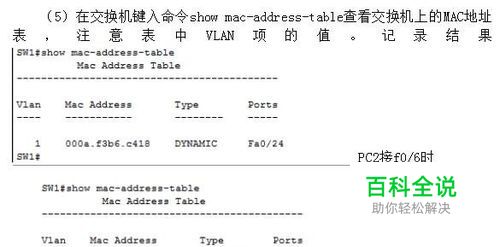

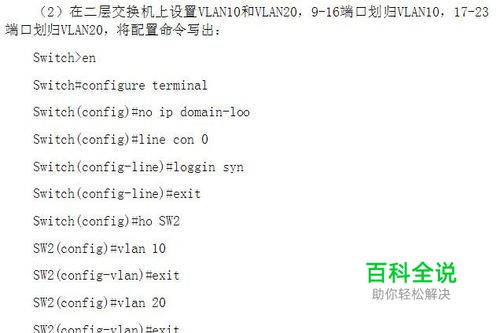

    创建标识为10的VLAN，并把端口作为其成员：

  • 03

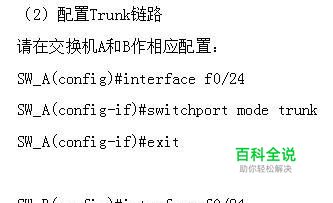

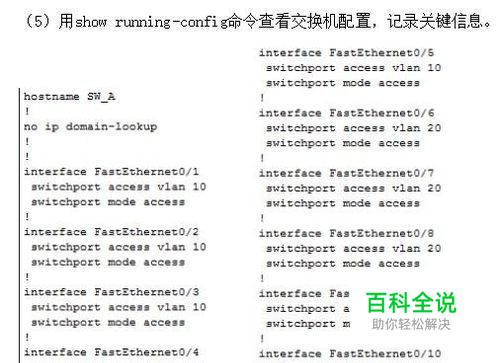

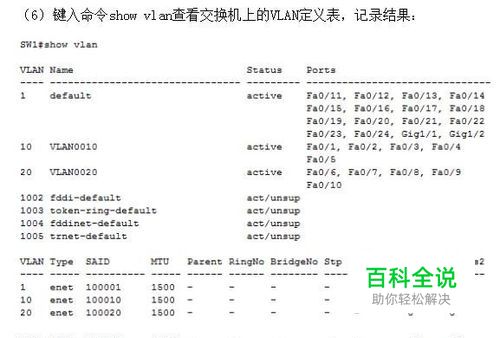

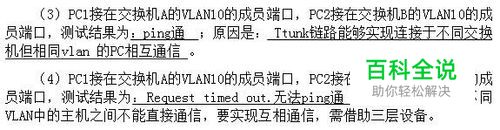

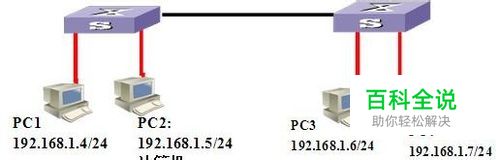

    跨交换机VLAN设置：

  • 04

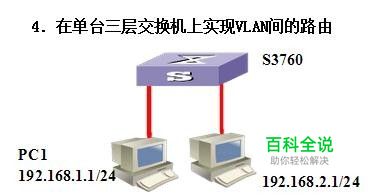

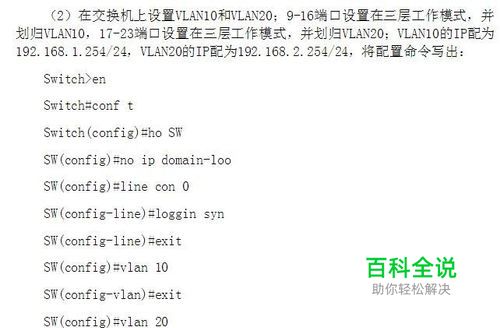

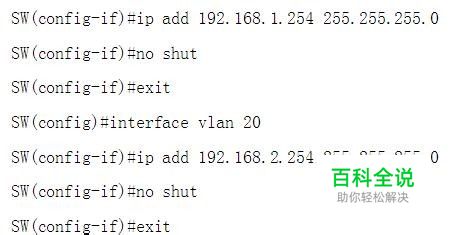

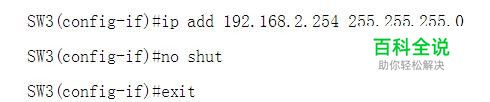

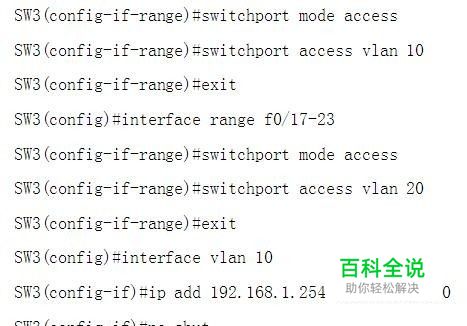

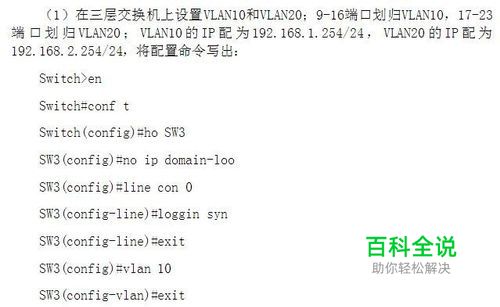

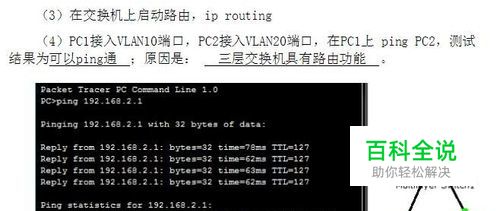

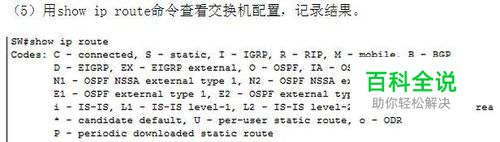

    在单台三层交换机上实现VLAN间的路由：

  • 05

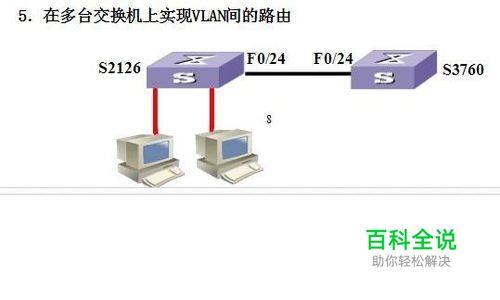

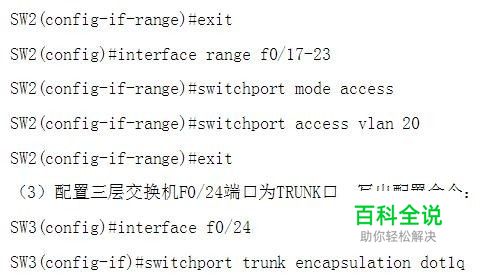

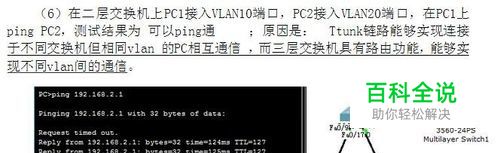

    在多台交换机上实现VLAN间的路由 ：

  • 06

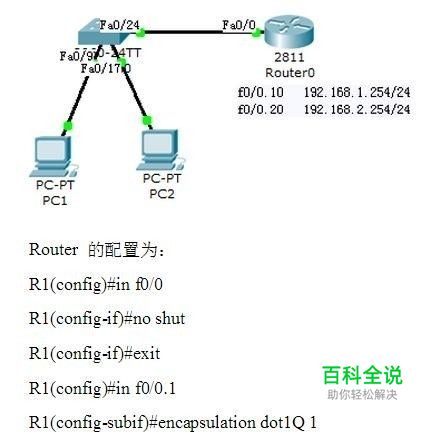

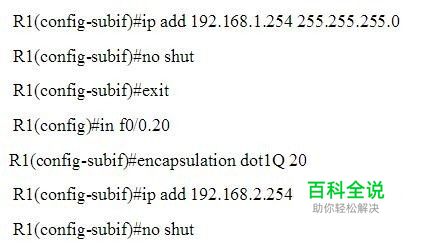

    在路由器上做单臂路由可以实现vlan间的通信：
