AutoCAD如何移动图形移动图形功能怎么用

2024-03-22 15:13:25

AutoCAD作为目前最为流行的一款绘图软件，深受工程人员的喜爱，很多商场，大楼，工业园区的平面图纸都是使用AutoCAD绘制的，接下来小烟给大家简单介绍一下AutoCAD如何移动图形，移动图形功能如何使用。

操作方法

01

首先在电脑上打开一个autocad空白文档。
02

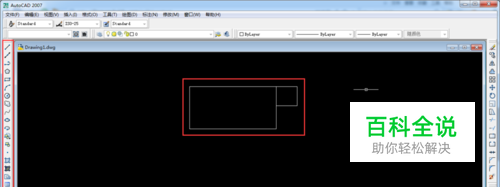

使用绘图功能在空白文档内绘制大小不同的两个长方形，如下图所示。
03

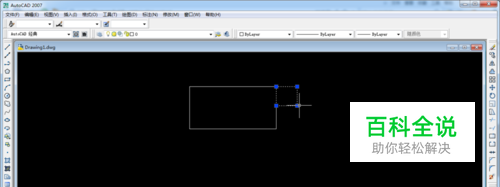

接下来我们要将小长方形移动到大长方形右侧的居中位置，要如何操作呢？首先选取要移动的小长方形。
04

点击键盘上的“m”，然后点击“enter”键。
05

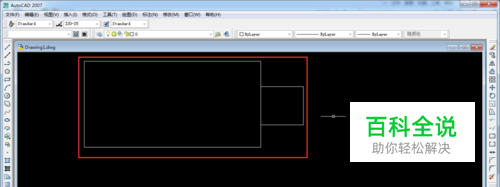

之后使用鼠标拖动小长方形，即可实现图形的移动了。
06

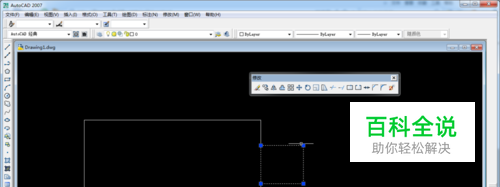

除此之外，也可通过修改功能栏里的移动功能键实现图形的移动，如下图所示。
07

首先选取要移动的小长方形。
08

点击修改功能栏里的移动功能键，然后指定基点，用鼠标将要移动的图形移动到指定位置即可。
