CAD中怎么合并单行文字

2024-04-05 22:45:41

工作中，经常碰到有些图纸，里面文字是散碎的。一句话里数字是数字，字母是字母，标点符号是标点符号。这可能是某些软件生成的，但是咱没这种软件，改起来就非常麻烦了。
还好AutoCAD自带的Express Tools拓展工具集里，就有合并文字的工具。下面让我们来看看如何使用。

操作方法

01

现有图纸里的文字，可以看出都是散碎的。
02

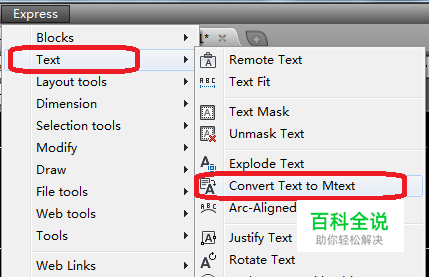

在Express菜单下，找到“Text”→“Convert Text to Mtext”
03

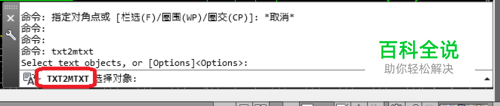

也可以直接在栏输入“txt2mtxt”。
04

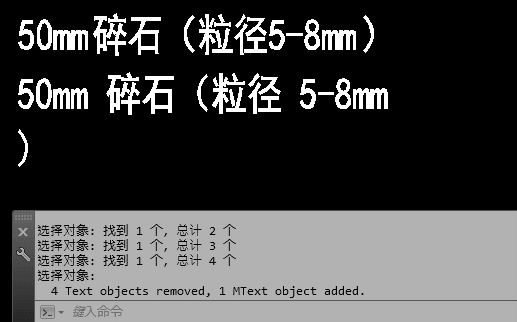

输入命令后，依次选择所需合并的文字，或者直接框选。选完后确认，所有选中的就会合并成一个多行文字。
05

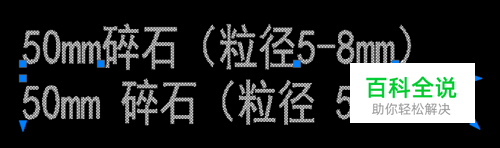

这是合并前后的对比。
06

可以看出，这个工具是将原来的单行文字删除，然后添加一个多行文字。
07

如果我们需要的还是单行文字，则可以先将合并出来的多行文字调整成只有一行后，再炸开。 PS：如果多行文字有两行，则会炸开成两个单行文字。
