SolidWorks草图绘制流程

SolidWorks软件是一个专业的三维建模软件,中文版人际交互界面非常人性化,容易上手,操作简单,强大的建模功能,是一般初学三维建模的首选。
在选择
版本方面建议大家合理的选择与学习,不要盲目追求高版本。
下面让我来介绍一下在三维建模中
草图的绘制流程。

操作方法

  • 01

    首先打开软件,进到首选项界面。点击图中 “新建”按钮新建一个文件。

  • 02

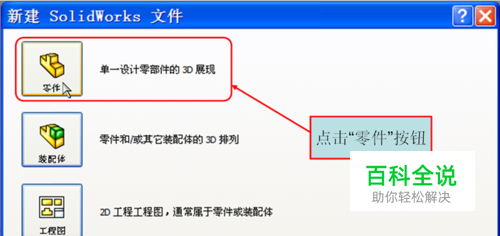

    点击 “新建”图标后弹出此界面,选择 “零件”进行下一步。

  • 03

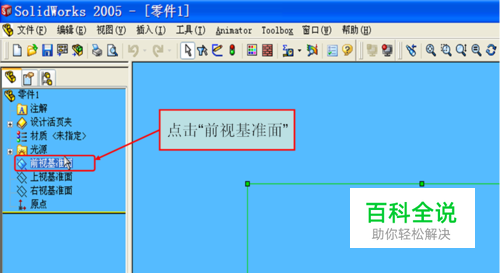

    进到建模界面后,选择左侧的 “前视基准面”。

  • 04

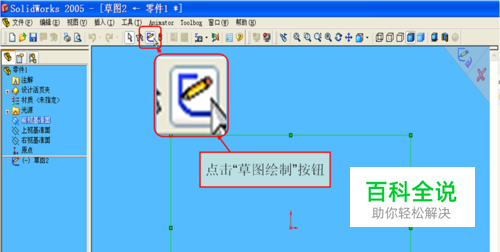

    点击 “草图绘制”按钮,进到草图绘制界面。

  • 05

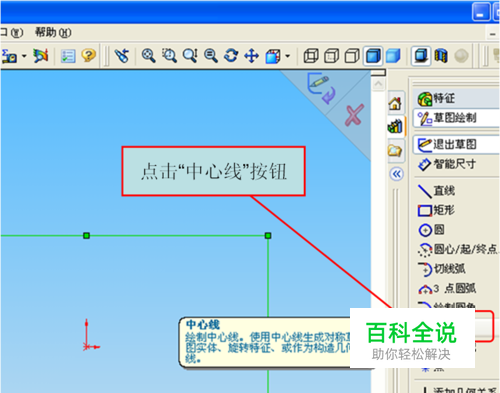

    现在开始绘制草图,首先点击 “中心线”按钮。

  • 06

    绘制一条经过坐标原点的中心线,做以后图形的参考基准。

  • 07

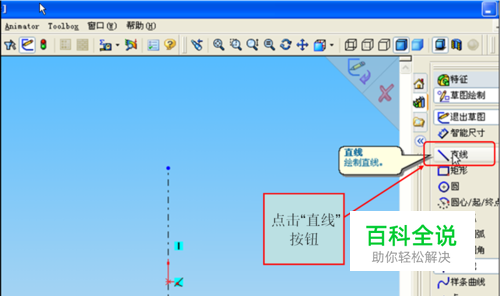

    再点击 “直线”按钮,绘制草图线段。

  • 08

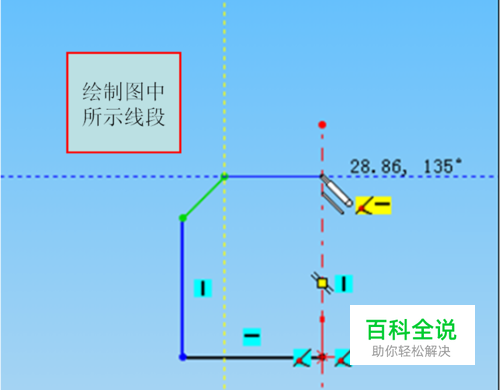

    用直线命令绘制出图中所示线段,注意约束,即水平和垂直线段。

  • 09

    下面,点击 “智能尺寸”按钮,进行尺寸的标注。

  • 10

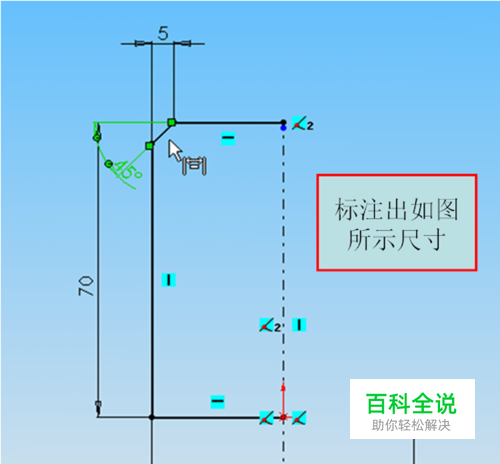

    按图标注所示尺寸,确定草图的形状和大小。

  • 11

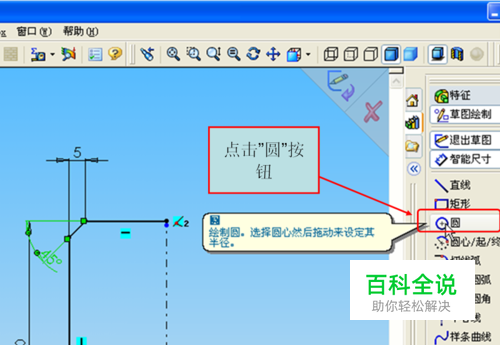

    在绘制圆形,点击 ”圆”按钮。

  • 12

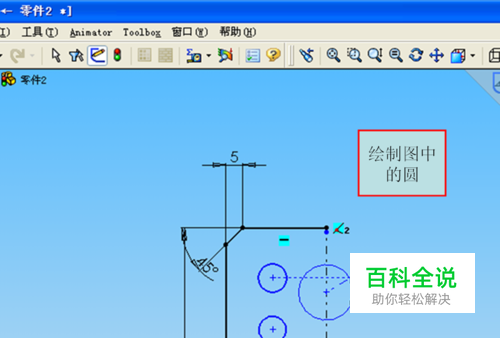

    根据图中所示,绘制圆。

  • 13

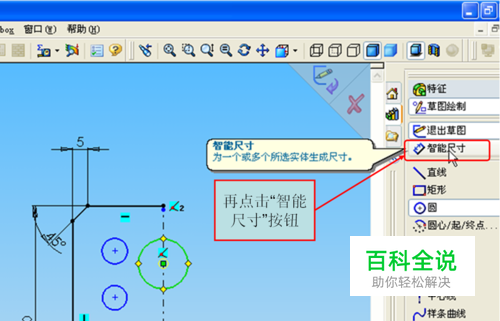

    再点击 “智能尺寸”按钮,标注圆的大小和位置尺寸。

  • 14

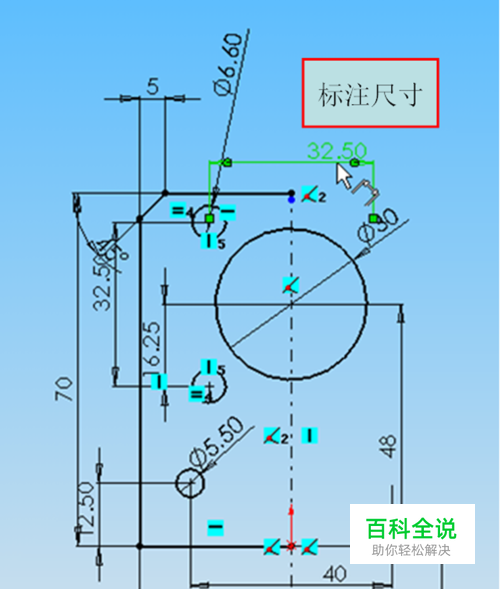

    如图,标注出圆的大小和位置尺寸。

  • 15

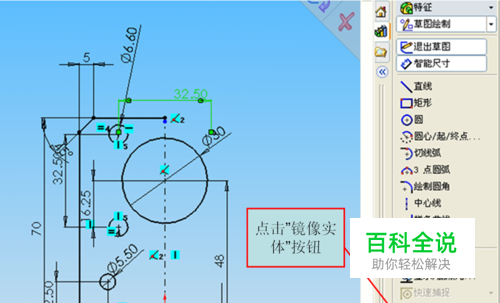

    现在我们绘出图形的另一边,因为成对称关系,可以直接使用 ”镜像实体”命令做出来。

  • 16

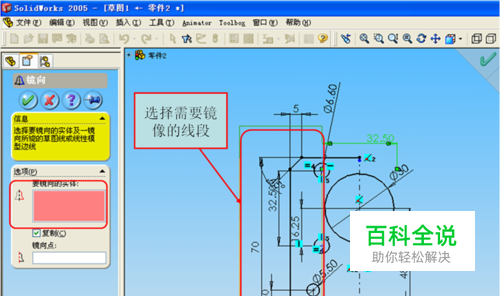

    框选需要镜像的线段,即图中除了30的圆以外的所有线。

  • 17

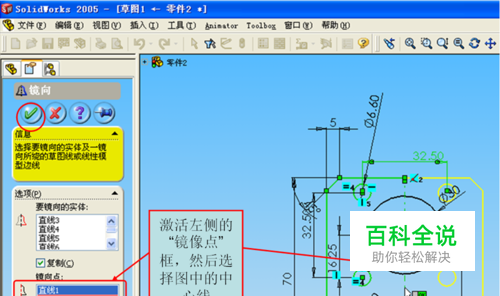

    选好需要镜像的线段后,激活如图左侧的 “镜像点”框,然后选择图中的 中心线,就会出现图中的预览效果,再 打钩。

  • 18

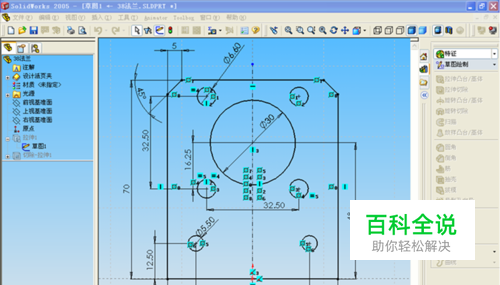

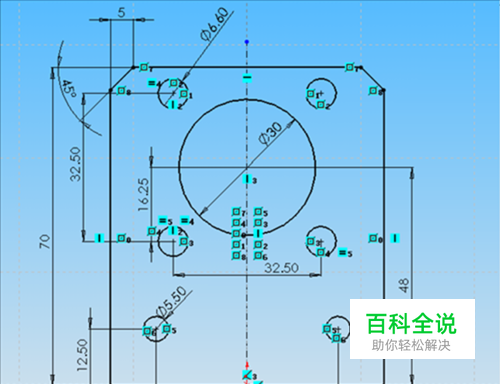

    好了,这样我们就完成了在中整个 草图绘制的流程。
