CAD图纸文件太大，CAD图纸清理技巧

2024-04-03 23:00:44

我们经常遇见别人发来的CAD图纸很大很大，有的甚至超过了100M，这样的图纸在用软件打开或者是使用的过程中往往出现电脑容易卡死，操作不便的情况。这时候，我们就需要对这个图纸进行清理了。

操作方法

01

进本人研究确认，产生这类问题的原因是由于使用了复制、粘贴命令，貌似是中了CAD病毒或程序本身有BUG。这时候可以使用常规方法进行清理。常用的有： 1. PU 2. 写块 3. 把文件另存为 4. 新开一个文件、再插入有问题的文件、之后保存 5. 修复 6. 各类处理方法 7. 1-6 综合使用
02

当我们用上面常规方法清理还不能让图纸瘦身，这时候我们需要一个LISP程序，可以轻松解决这些问题，瞬间将超大文件一次减肥
03

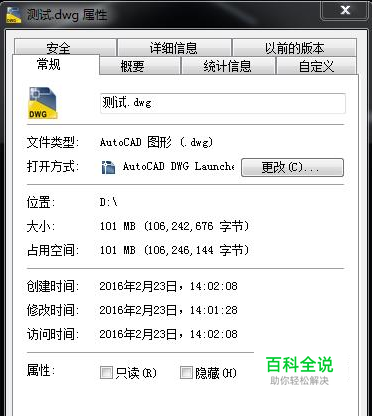

可以先找一个测试例题，文件本身为101M，任何常规手段均无法清理：
04

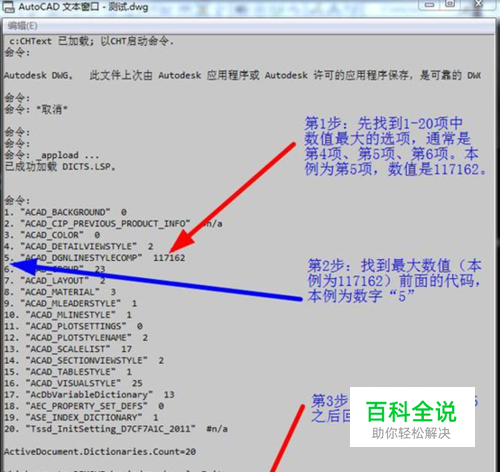

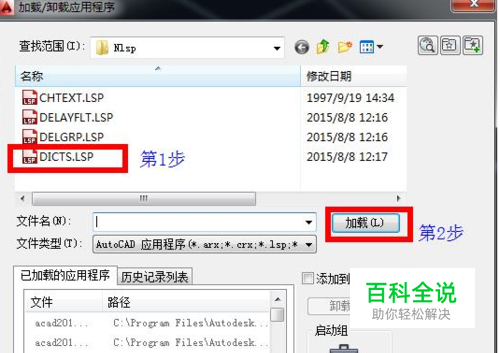

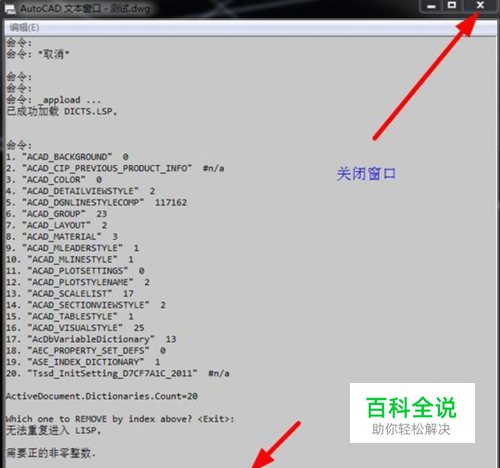

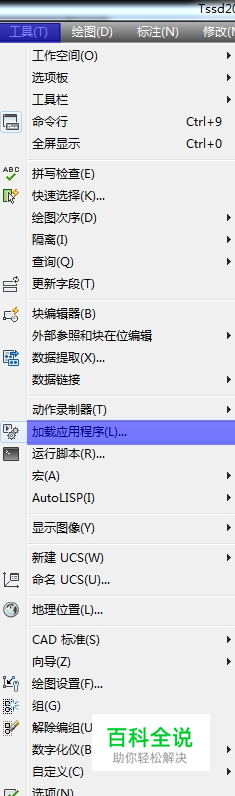

CAD里加载 DICTS.LSP 可以用命令AP
05

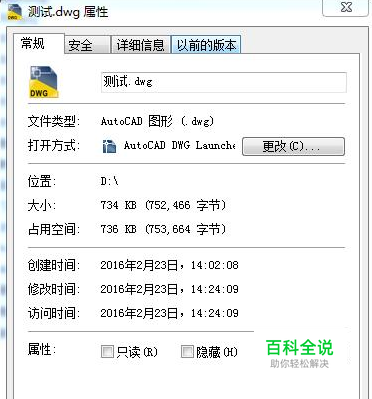

然后再次进行常规清理，本例使用普通的写块命令，清理后的文件只有700多K
06

有没有其他方法？有！但不好！比如使用 Microstation、犀牛等等，显然，这些软件都不是 Autodesk 本家，在处理的过程中必然丢失某些元素信息，远不如在 CAD 里直接处理好。
