CAD2014实例教程：[21]阵列使用
CAD2014阵列命令的使用
- 01
在CAD2014中有3种阵列方式，即矩形阵列、环形阵列、路径阵列。其中路径阵列是新增加的阵列方式。阵列是一种特殊的复制模式。下面分别介绍：
- 02

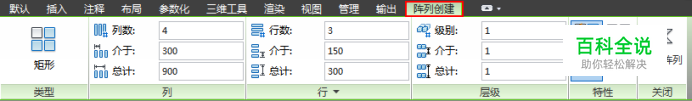

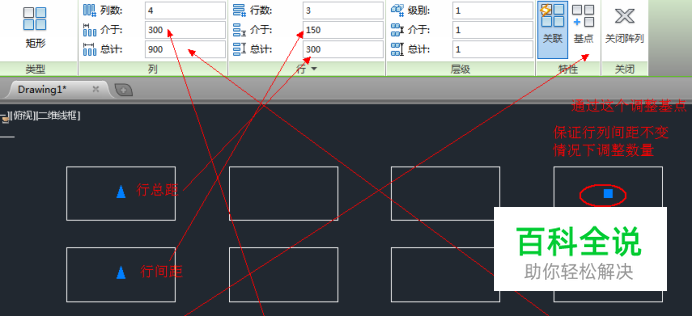

矩形阵列 这儿以一个大小为200*100的矩形的阵列为例，说一下矩形阵列的使用。大家一看就知道的步骤就略了，比如选择对象这些。 1、阵列创建这个功能卡片是做阵列的时候才会出现。其他时候不会出现。也就是说功能卡片其实是灵活的，不同的时候功能卡片会不一样的。 2、选择对象后会出现如下画面，各作用标注如下图 3、说明：a、基点的调整需根据具体情况调整。目的主要便于操作控制。 b、上图我们指示了行和列的使用，那级别是什么意思呢？级别实质上是一个三层概念，也就是说可以在三维里面进行阵列。 c、关联与不关联的区别： 不关联：阵列后每个对象是独立的。可以分别删除各对象。
- 03

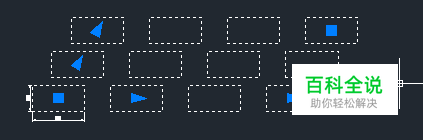

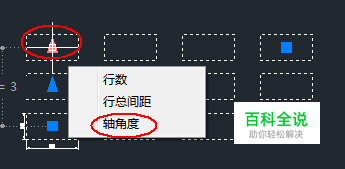

关联 ：阵列后所有对象是一个整体。可以用阵列编辑进行再次编辑。任选其中任一对象都可以选中整体阵列。 以后其它命令也有关联与不关联，道理是一样的。 4、当我们创建好阵列后，我们仍然可以对其进行编辑。其中最主要的就是轴角度。 通过点行总距通过看到有轴角度，通过调整轴角度，可以得到倾斜的阵列。如下图：
- 04

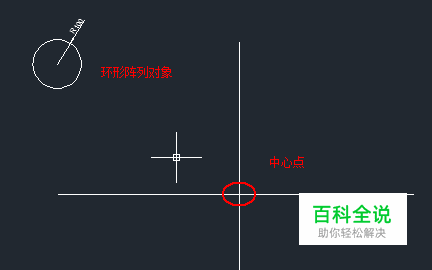

环形阵列 环形阵列与矩形阵列类似，但是它是与某个点或某条轴为中心进行旋转。现在以一个半径100的圆为例。 陈列前：
- 05

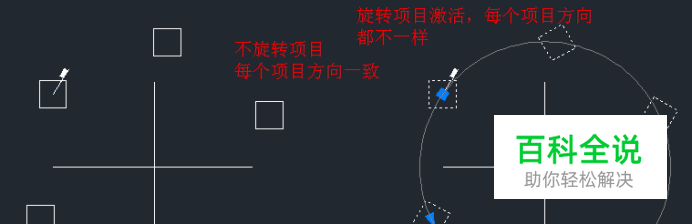

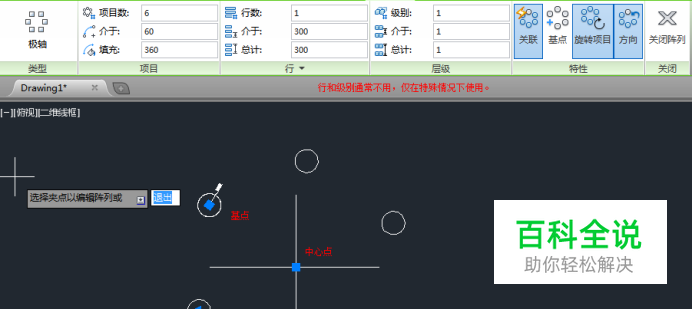

环形阵列中， 说明：a、关联前面说过了。 b、旋转项目与不旋转项目的区别：（这个要用矩形代替圆形，不然看不出效果来）
- 06

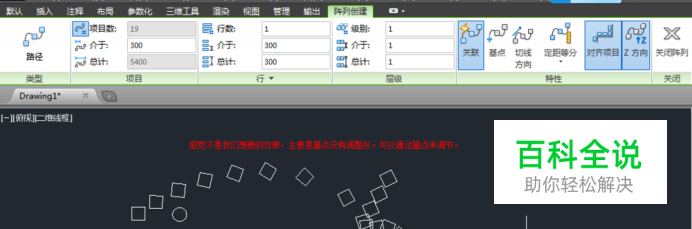

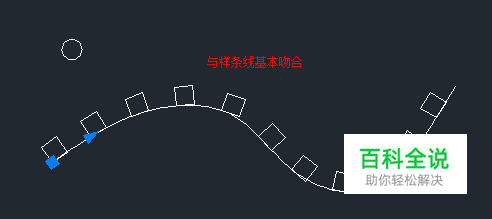

路径阵列 沿某条路径（可能是直线、曲线包括圆、圆弧、多段线、样条线）分布对象。这儿与一个矩形沿样条线分布来分析。下面我们调节基点：
- 07

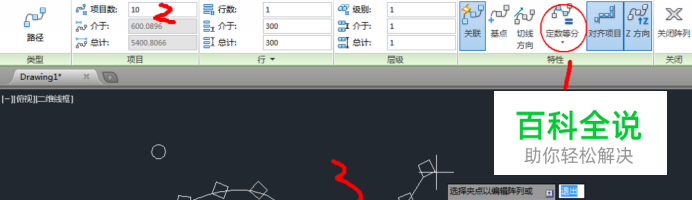

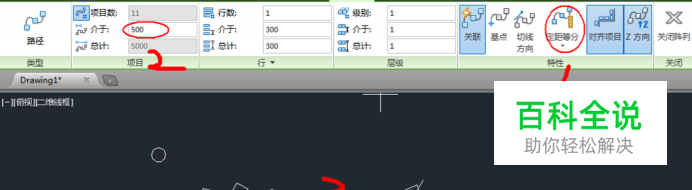

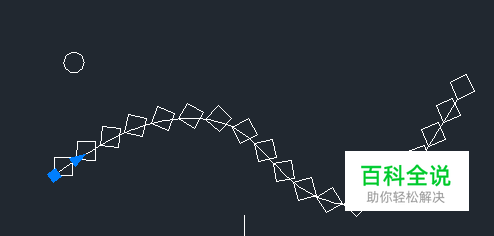

下面调节项目间的间距。主要有两种方式：一种是定数等分，一种是定距等分。这个与前面讲等分点和测量点是一个道理，不多数。现在我们希望仅分布10个项目。首先切换到定数等分。然后输入项目数10。 再来看看定距等分吧。有时希望对象与曲线方向一致，这时可以使用切线方向，看效果。其他选项就比较简单，不多说。
