cad打印时好多东西打印不出来？【百科全说】

网上有很多问类似的问题，图中的图形在打印后却消失，到底是什么原因呢？

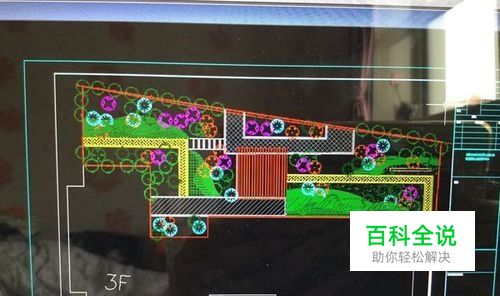

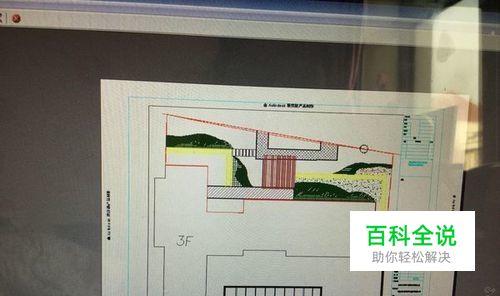

这两张图片就是有网友在知道上发的图片，在打印时图中很多植物的图块都消失了。
之前我遇到过一些类似的问题，原因不尽相同，我将其中几种比较常见的问题列列举出来，希望对大家有帮助。

图形被放到了不打印的图层

01

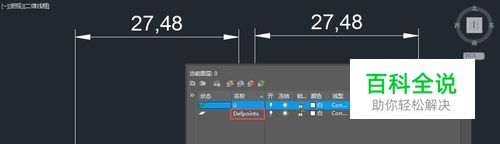

图形被放到了设置成不打印的图层，这是遇到这种问题首先应该想到的。很多人知道CAD图层可以设置成不打印，但不少人不知道CAD会自动创建一些不打印的图层，最常见的就是defpointst图层，而且大多数人不知道这个图层怎么出来的，有什么用，为什么会自动设置成不打印。关于Defpoints图层现在就告诉大家这个图层是怎么来的。新开一张图，创建一个标注，这时我们打开图层管理器，就会发现多了一个Defpoints图层，如图所示。这个图层不仅会被自动设置为不打印，而且无法修改成可打印。
02

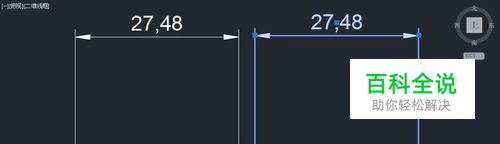

这个图层是什么用的呢？所谓defpoints，就是定义标注的点，比如我们创建线性标注时再图中拾取的起始点和终止点，在图形中有一个点的标记，选中标注后它们会是标注的夹点，可以拖动改变标注的尺寸，如图所示。
03

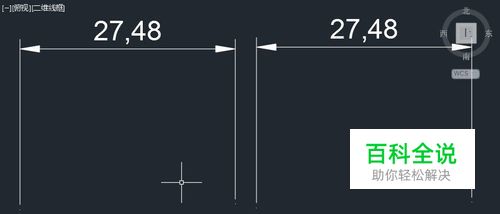

标注中只有这两个点在Defpoints图层上，就是为了保证在打印的时候这两个点不会被打印出来，如图所示。由此可以看出，CAD图层设置成不打印还是有用的，CAD中有时为了操作方便，会生成一些再打印图纸上不需要出现的图形，例如标注的定义点，还有视口的边框。在布局中显示视口的边框，可以方便我们选择并设置视口参数，但如果视口边框不跟图框边界或其他边界重合，有时候我们不希望打印出来，很多人就会直接将视口放到Defpoints图层上。
04

上面我们重点介绍了CAD自动设置成不打印的图层：Defpoints，由于不少人不知道它默认被设置成不打印，不小心将图形放到了这个图层上，当出现图形没有打印出来的时候就会很奇怪。这种图纸我遇到过几次，所以建议大家在遇到图形没有被打印出来的时候，首先要检查一下图形是否被放置到不打印的图层上。如果发现在图形在Defpoints或其他不打印图层，需要将这些图形选中，然后在图层列表中选择一个可正常打印的图层，将图形移到其他图层上。
05

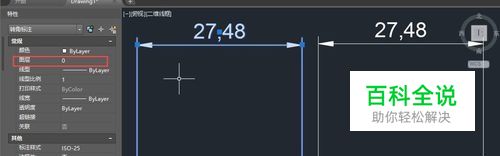

前面网友说他的图形没有在Defpoints图层，也没有在不打印图层，而看他的截图那些没有被打印的是一些植物图块，图块的情况相对会复杂一些，因为如果创建图块时图形不再0层，那么图块无论插入到哪层，图形都会在原来的图层。标注其实跟图块类似，我们选中标注的时候，我们可以看到标注在其他层，只有标注的定义点在Defpoints上，因此只有那两个点打印不出来。关于图块的图层和相关属性设置可参看引用的经验，这里就不再详细介绍了。

颜色设置导致的不打印

01

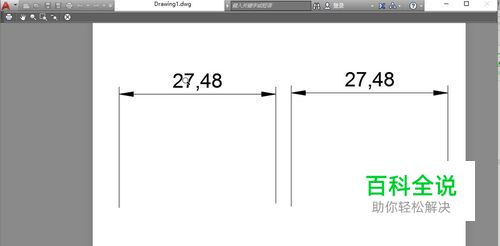

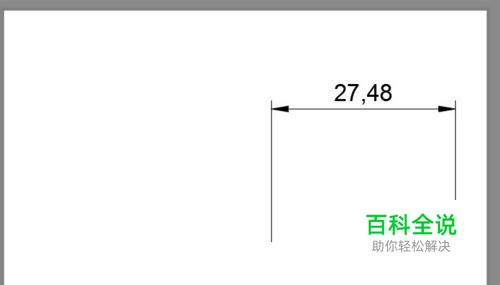

因为颜色设置不对导致图形没打印出来是大多数人想不到，其实这种情况不少，我就遇到过多次。这种现象很容易重现，下面我就让大家看看怎么回事。上面的例图中有两个标注，我修改一下其中一个标注的颜色，两个标注看起来还是一样的，但打印预览的时候我们可以看到其中一个标注就消失了，如图所示。
02

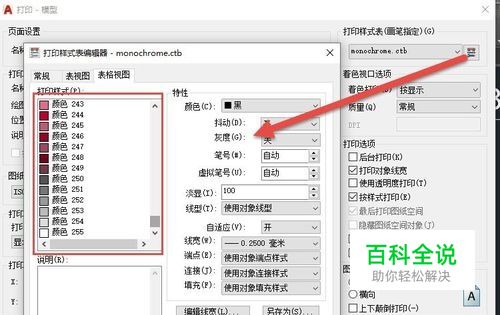

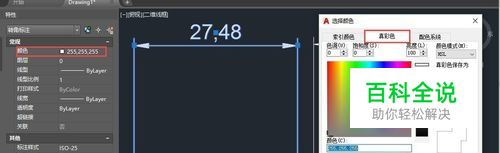

我们来看一下消失的标注的颜色设置，然后再来看看打印样式表的设置。这个标注被设置成真彩色的255，255，255，也就是白色，跟索引色的7号色显示效果一样，但在打印的时候，打印样式表只能设置255种索引色的输出颜色和线宽，真彩色在打印输出时将不做任何处理，按原色打印，在白纸上自然就什么也看不到了。所以不要因为真彩色颜色更丰富就随意使用，而是必要时才使用真彩色，而且使用的时候要清楚它们在打印的时候是无法映射成其他颜色的，无法用打印样式表控制的。
03

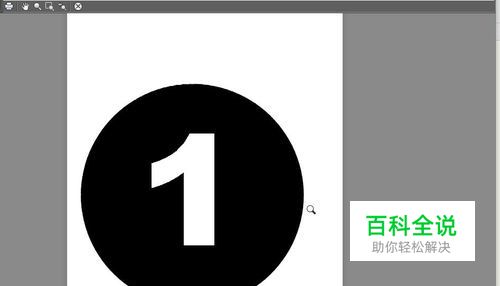

就是再普通图纸里有时我们有时也可以利用真彩色的这一特性，比如说我们需要再一个填充中出现一个反白的文字，就可以将文字设置成真彩色的白色，

小结

01

如果图纸能显示但没有打印出来，上面两种可能性最大，所以遇到这种情况，首先检查图层，再检查颜色。当然还有其他可能，例如打印设备老旧，打印时内存溢出；有时可能跟图形本身有关系，比如有些文字因为缺少字体在打印输出成PDF时消失。如果遇到图层和颜色都没有问题但打印不出来的时候，只能用对比的方法找出原因，比如用不同的打印设备打印，用不同的CAD软件打印，对比可以打印的图形和不能打印图形之间特性上有什么差异等等。
