如何进行创成式曲面设计中的曲面拉伸操作
CATIA中创成式曲面设计是一个很重要的模块，本章节将会从曲面拉伸开始讲起。
操作方法
- 01

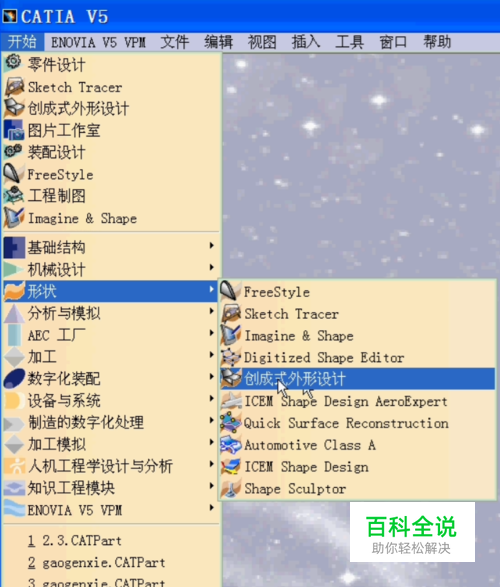

首先打开catia软件，选择创成式曲面设计模块。
- 02
选择创成式曲面设计模块后，需要点选出曲面工具栏
- 03
如果没有出现曲面工具栏，我们右键点选CATIA的边框处，选择曲面工具栏
- 04
如果要拉伸曲面，我们首先需要绘制样条曲线，点击草绘按钮，选择草绘平面
- 05
绘制样条曲线，如图所示
- 06
样条曲线绘制好后，退出草绘按钮，在曲面工具栏选择曲面拉伸按钮
- 07

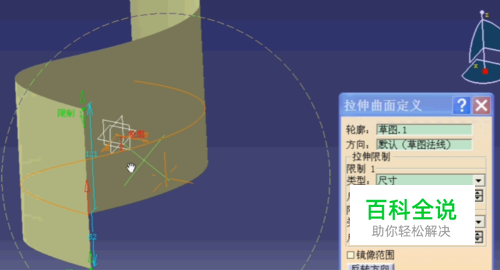

轮廓选择刚刚绘制的草图，方向可以进行选择x，y，z。尺寸可以拉伸拖拽限制1等进行控制，也可以直接进行输入
- 08
点击确定即可完成曲面拉伸操作
