如何解决CAD2018输出PDF图形不完全的问题

2024-04-07 17:49:09

将CAD文档转成PDF格式的文档可以让更多的设备所识别出来。但在使用cad2018的输出PDF格式时，发现所输出的PDF图形是不完整的，来看看问题所在及解决方法吧。

操作方法

01

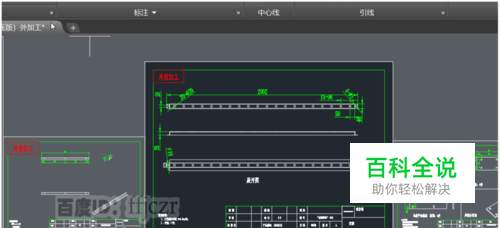

如图，想要将所框选的图转成PDF格式输出。低版本的CAD需要借助第三方软件及相应插件。2018版的可以直接输出PDF格式了。
02

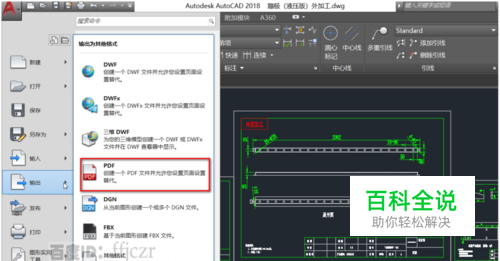

鼠标点击左上角的图标，在弹出的列表中找到输出，选中展开列表中的PDF，即进入输出PDF格式的对话框。
03

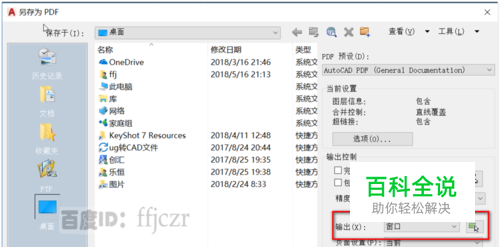

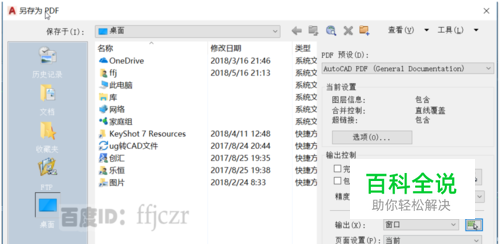

确定好输出的文件名，因为本图中有多张不同的图纸，所以要想指定的图纸转为PDF就要用窗口的形式来选择所要的图纸。选定后直接点保存即可生成PDF格式的文件。
04

可是，打开该文件后，只看到一张白纸！这是怎么回事？这是因为，所输出的图纸与转换所用的纸张不匹配所造成的；所输出的图纸已远大于所选用的a4纸了。怎么解决呢？
05

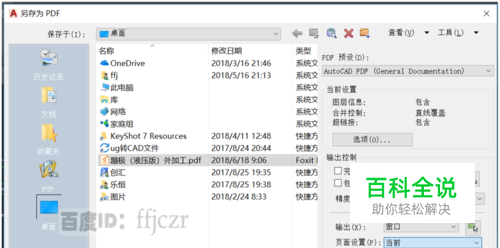

回到输出PDF格式的对话框中，将页面设置修改为替代。这时页面设置替代选项被激活了。进入页面设置对话框，这个对话框很是熟悉吧？对的，就是打印时的页面设置。将打印比例改为布满图纸，根据图纸的排布，选择为横向打印。确定后，点保存。
06

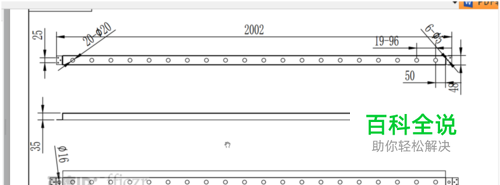

再次打开输出的PDF格式文件，图形已被正确的放置到了页面中。不过这输出PDF格式不能将多张图纸单独输出为PDF格式。

赞 (0)
