CAD中如何把重叠的两条线交换上下顺序

我们在绘图时有时需要考虑图形的前后顺序，本文详细介绍了操作方法，希望能给不会的朋友提供帮助。

操作步骤

  • 01

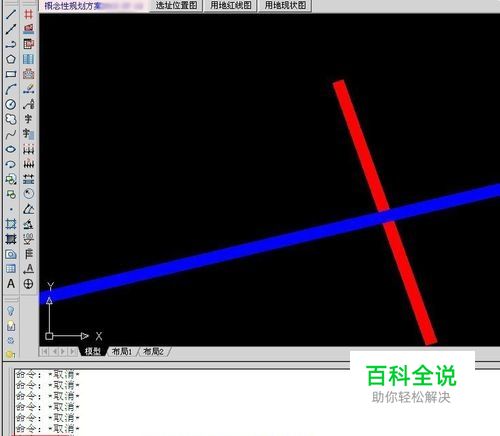

    举个例子 举例如图，现在红线在下，蓝线在上。 我们现在一起来把红线置于蓝线之上。 使用绘图次序命令DR。

  • 02

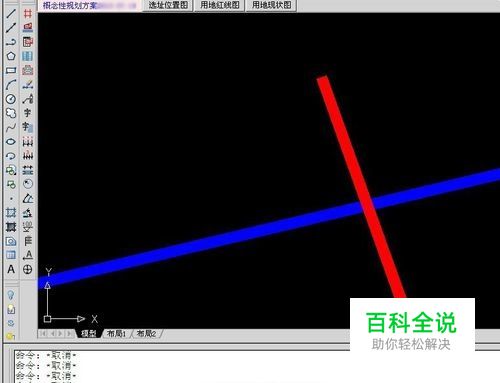

    方法一：把红线排在前面 命令行提示选择对象，这时选择红线，回车，提示“输入对象排序选项 [对象上(A)/对象下(U)/最前(F)/最后(B)]”，这里我们输入F，回车。（即把红线这个对象置于所有对象之上） 可以看到红线到了蓝线之上。 【延伸思考】： 同理，输入A，回车，再选择蓝线，也可以达到目的（即把红线这个对象置于蓝线这个对象之上）。

  • 03

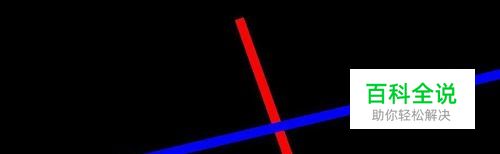

    方法二：把蓝线排在后面 命令行提示选择对象，这时选择蓝线，回车，提示“输入对象排序选项 [对象上(A)/对象下(U)/最前(F)/最后(B)]”，这里我们输入B，回车。 可以看到蓝线到了红线之下。 【延伸思考】： 同理，输入U，回车，再选择蓝线，也可以达到目的（即把蓝线这个对象置于红线这个对象之下）。

其他调用“绘图次序”命令的方法

  • 01

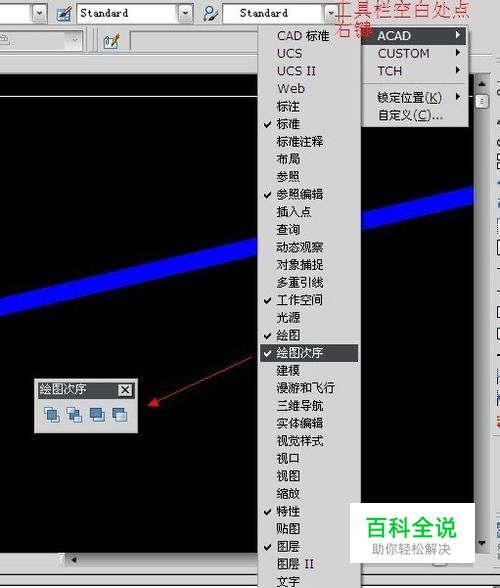

    （1）从工具栏访问 在工具栏空白处点击鼠标右键，在弹出的菜单中打开“绘图次序”工具栏。

  • 02

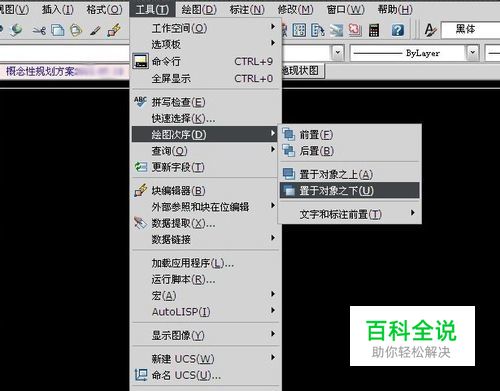

    （2）从“工具”菜单访问 鼠标点击“工具菜单”-“绘图顺序”，根据实际情况选择相应的操作。
