无线远程测控终端RTU在水利监测方面的应用【百科全说】

才茂CM550系列智能无线远程测控终端(以下简称无线RTU）是一款数据采集、远程控制与无线通讯功能为一体的无线终端控制产品。该系列产品集成了模拟信号采集，开关量输入，开关量输出，脉冲计数，支持以太网通信，串口通信，RS485通信和4G/3G/2G无线数据通信于一体的高性能测控装置，可以直接接入各种传感器、标准变送器信号、仪表等输出的模拟信号、电平信号、干触点、脉冲信号等，是实施无线测控的最佳选择。

操作方法

01

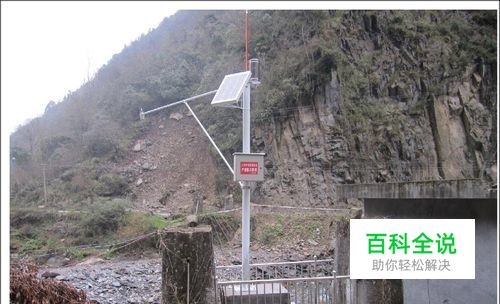

一、水文监测系统设备介绍： GPRS 低功耗测控终端集数据采集、控制、GPRS 无线远程通信等功能于一体，可接入雨量计、水位计、照相机等各种智能仪表和变送器，符合中华人民共和国水利行业标准（、《水情信息编码》、《水文测试代码编制导则》，为及时、准确、有效地传输实时水情信息，更好地为防汛抗旱、水资源管理和国民经济建设服务做出重要贡献。
02

二、产品特性产品特点 1、数据采集、传输一体化设计。 2、 GPRS 实时在线功耗低，在线平均电流≤10mA。 3、可选配水资源监测数据传输规约、水文监测数据通信规约等。 4、支持各家组态软件和用户自行开发软件系统。技术参数集中管理：提供管理平台，可实现远程参数配置，软件升级，采集控制供电电源：10V～30V DC。功耗：待机电流＜0.1mA/12V；在线电流≤6mA/12V；发送电流≤60mA/12V；实时在线平均电流≤10mA/12V。工作环境：温度：-40～+80℃；湿度：≤95%。具体参数请查阅厦门才茂通信CM550系列无线RTU产品技术参数。产品功能通信功能：支持 GPRS、短消息、卫星等多种通讯方式；支持与多中心进行数据通信；支持实时在线、定时唤醒两种工作模式。采集功能：采集水位、雨量变送器的标准信号；采集流量计、脉冲表的流量数据；采集水泵或阀门运行状态、设备供电状态和箱门开关状态。控制功能：支持自动控制、远程控制水泵、阀门等控制设备。远程管理功能：支持远程参数设置、程序升级。报警功能：监测数据越限，立即上报告警信息。
03

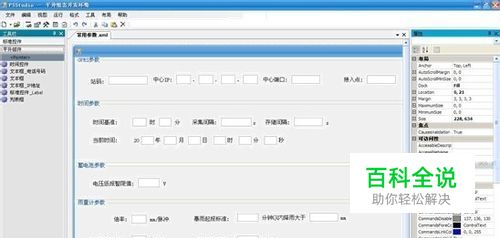

水文监测数据中心软件水文监测系统软件：水文监测系统软件是对水文监测点数据进行接收、汇总、统计、分析的一个平台，该软件具备动态实时监测、历史数据查询、报警数据查询、登录日志及操作日志查询、时段统计、曲线分析、用户管理、测点管理、历史数据导入等多项功能。软件结构水文监测系统软件采用 C/S 结构设计，具有操作权限的管理人员，只要安装访问客户端即可登入该系统，保证了系统的安全性。该软件给用户提供了一个直观、简单的信息化操作平台保证了系统的安全性。软件开发工具软件功能 1）、全局显示功能：可显示所有监测点信息及现场设备运行状态，用户双击监测点可弹出该监测点的详细信息。 2）、实时列表显示功能：用户可选择市、县、区或单一测点，系统列表显示符合设定条件的所有测点的详细实时监测数据。 3）、数据查询功能：用户可任意设定查询条件，对测点历史数据、测点报警数据及系统登录日志、系统操作日志信息进行查询。系统自动将所有采集到的测点数据、报警信息和系统操作日志存入数据库中。 4）、统计分析功能：用户可任意设定统计时间段，系统可按小时、日、月、旬生成监测点的时段汇总报表和时段趋势曲线。 5）、用户管理：系统管理员可更改系统密码，添加或删除系统用户，并可对其他系统用户分配相应的操作权限。各系统用户可在自己权限下对系统进行相应操作。 6）、测点管理：具备权限的系统用户可添加、删除测点信息或对测点信息进行编辑，当现场监测点或监测设备变更时可方便地在监控系统软件上对测点信息做相应的修改。 7）、历史记录导入：系统支持手动导入历史记录功能。当测点设备发生故障未能及时记录水文数据时，可通过该功能将人工观察记录补录进系统，保障水文监测数据的连贯性和完整性。
