三菱变频器维修攻略案例

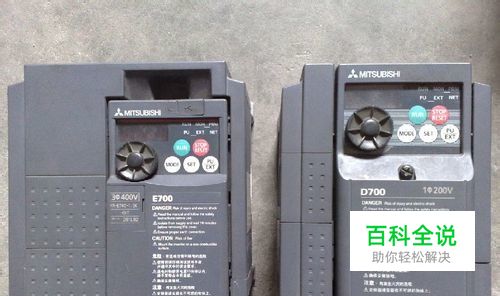

三菱变频器经过长期的发展，产品质量和功能比较稳定与完善。随着功率器件以及IC芯片的不断改进，三菱变频器从早期使用分立元件的K系列、Z系列，升级到现在使用IPM、PIM模块的A系列产品。可以说，无论是通用型，还是矢量控制型，三菱变频器在中国都有很多的用户群体。
步骤/方法
- 01
三菱变频器维修案例1 型号：FR－E024-0.75K 故障：开机无法启动 检修：此机无提供任何症状信息，通电开机显示后要启动马达时显示屏显示“E.THT”错误。查看说明书是指输出电流已经超过额定电流的150%，变频器处于电子过流保护状态，停止变频器输出保护住其它电路，初步判断为电流检测电路中出现的故障。检测霍尔电流侦测器时无发现任何坏件，更换同一型号的侦测器后发现该机不但可以启动，并能使马达顺利的运转起来，查看输出电流时显示0.8A属正常状态。拆开坏的侦测器后发现该电路板两面都附有油污，首先用酒精清洗干净电路板上的油污后并吹干，重新装回功率控制基板后启动，故障已经消除。 评论：此类故障通常是由于平时保养不善所造成的。因此，加强变频器的日常维护，胜于损坏后再维修。
- 02
三菱变频器维修案例2 型号：A100系列 故障：开机无显示 检修：拆机后发现电源基板的部分铜膜已被烧毁，无任何电压输出。经过检查发现开关管已击穿，厚膜集成电路内IC（M51996）的Va脚与GND已经短路，振离器的10.11同样短路，拆下IC后检查发现已坏，并导致烧坏开关管，使该电源电路无法工作。在更换上述配件后故障消除。 评论：开关电源是维修中常见的、较为简单的故障，学习如何快速修复开关电源，对提高变频器维修水平会起到很大的帮助。
- 03
三菱变频器维修案例3： 型号：风机水泵型15KW 故障：接通电源无反应 检修：测量电源各路输出均基本正常，且电源连接良好。拆下CPU板后发现里面杂物较多。清洗电路板吹干后试机，有显示但一闪一闪不正常，继而分析为清洗不彻底所致，便逐个把元件焊下用天那水将其引脚擦干净，然后重新安装试机，已一切正常。 评论：作者维修修调悉力让人惊讶，维修本为逻辑推理占大头的思维方式，但作者能够把抽象的思维方式引进到维修方面来，其创新精神值得学习，真给人拔开云雾见明月的清爽感觉。
- 04
三菱变频器维修案例4： 型号：通用型11KW 故障：接通电源无任何反应（别人未能修好的机器） 检修：检查开关后发现已被更换，但性能良好。M51996的VCC端无电压，尽管此时直流母线已建立560V高压，测其供电电阻正常。滤波电容亦良好，更换二次整流三极管D1后VCC端能达到15V但无法起振，查一启遍外围元件发现无损坏后，确认M51996损坏。更换M51996后通电试机，屏幕已有显示，+5V输出亦正常，但维持不到3秒，M51996再次损坏，同时损坏的还有负反馈电阻等。由于之前检测过尖峰电压吸收电路以及负载均无问题，故分析开关变压器已经损坏。鉴于开关变压器的资料数据欠缺，在没有相同型号对比情况下，用电感表并不能确定其好坏，决定将其用新铜线绕一遍。装上绕好的变压器及更换其它损坏元件后试机一切正常。
