如何将外形图从CAD中快速导入AD绘制PCB封装库
如何将外形图从CAD中快速导入AD绘制PCB封装库。
        当我们绘制一些异型封装时,使用AD自带绘图工具比较耗时,且难以绘制准确。这时可以通过CAD绘制后,导入到AD中。
操作方法
- 01首先将绘制好的CAD文件保存为DXF格式,新版本AD软件(AD18)可以直接识别dwg格式。

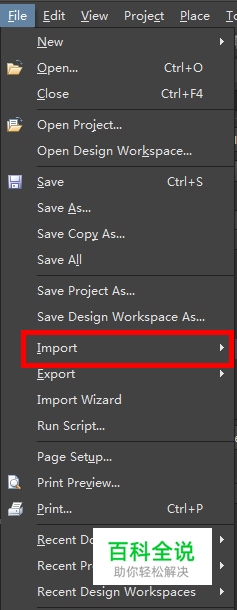

- 02然后打开AD,进入PCB封装绘制模式。 点击“File”,选择“import”
- 03再接着选择“AutoCAD”

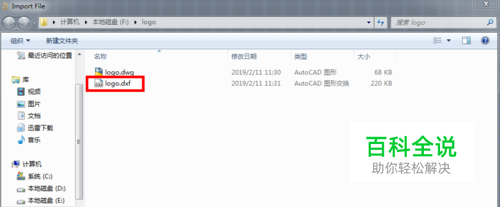

- 04弹出一个弹窗,选择要导入的CAD文件,点击打开。
- 05进入导入配置选项。 首先将单位选择为CAD中的单位,这里为mm。
- 06选择原点,请事先将CAD中的原点靠近所绘制的图形,避免导入后图像跑偏严重无法移动的情况。 这里有一个小技巧,如果真的跑偏,就将导入图形全选,再剪切到中央。

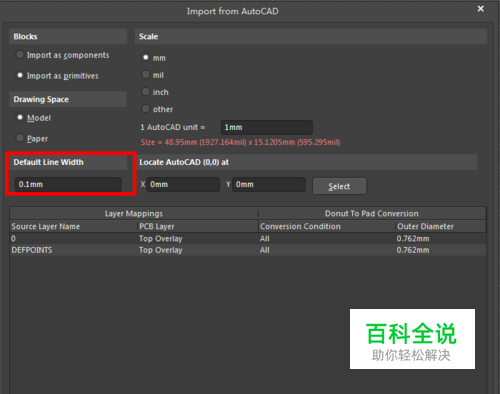

- 07设置导入图形线宽

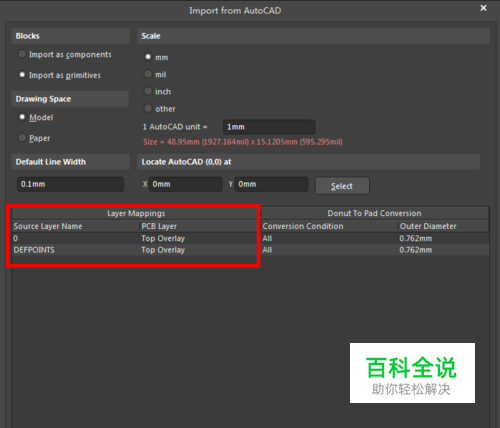

- 08最后设置CAD与AD中的图层对应关系,点击OK
- 09这样就导入完成,使用工具栏中显示所有图形工具,将导入图形显示在界面中央。
