使用proe测量3D图物体的尺寸

经常使用3d软件的同胞们都知道，要看图就首先需要知道我们图中产品的尺寸，这个怎么测量呢？很简单，下面我为大家介绍一下。

操作方法

  • 01

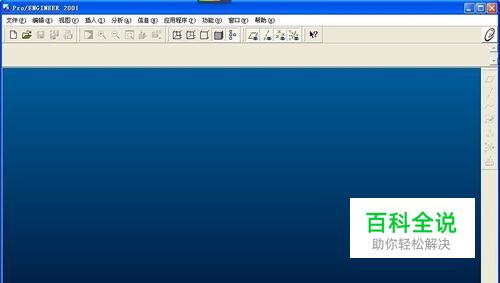

    打开proe，为什么先要打开proe，相信大家都是知道的。

  • 02

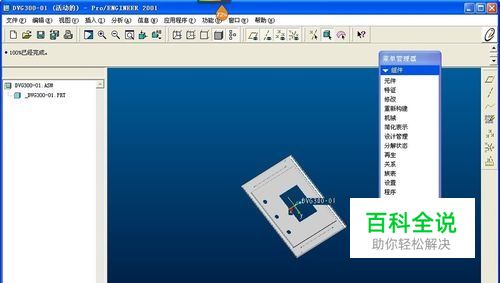

    再打开我们需要测量图。

  • 03

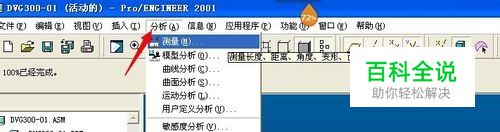

    然后点击‘分析’命令中的‘测量’工具。

  • 04

    在测量选框中选择‘距离’选项

  • 05

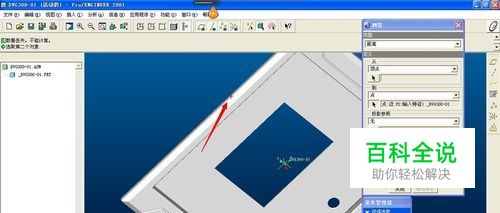

    然后我举例测量物体的宽度：在图1中进行选择，我们是测量宽度可以选择‘顶点’这个命令，在图上边缘取一个点，如图2红箭头所示。

  • 06

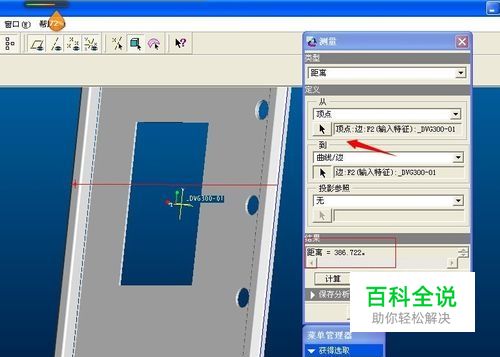

    然后再在图的另一边取一个点，为了准确我们选择‘边’这个选项。这样我们就可以知道物体的宽度了，如下图红线为宽度，数据在红框里可以看到。

  • 07

    就这样我们就测量出来物体的宽度了，是不是很简单？
