CAD制图快捷键命令表格大全

2024-04-16 22:24:00

CAD是室内设计、建筑设计、工业设计等多个行业最常用的软件之一，但是许多初学者对于它默认的快捷键还不是很熟悉，这是我为大家整理的一张CAD快捷键表格，用于帮助大家记忆

操作方法

01

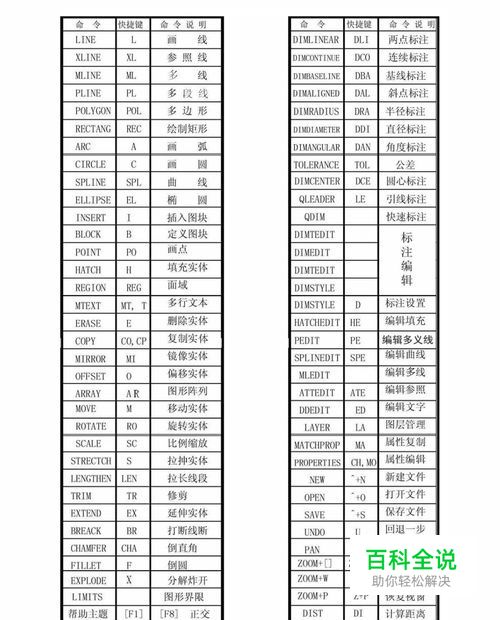

网上也能搜索到许多快捷键的命令，但是大多比较复杂，一是不是表格不方便查看，二是表格张数过多看起来也比较吃力，我这里为大家整理了一张表格，涵盖了基础的最常用的快捷键命令，见下图
02

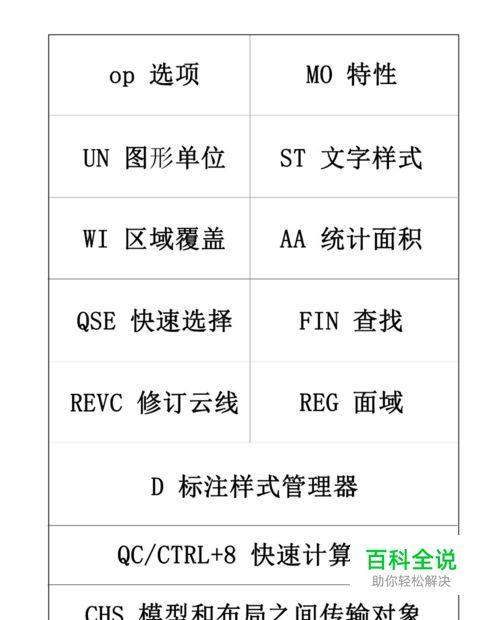

这张表格左边一竖命令记住了CAD基本的画图就已经没有问题了，下面再分享几个常用的比较高级的快捷键，见下图
03

这些都是CAD默认的快捷键，那我们要是想自己设置快捷键，方便自己记忆，有办法吗？答案是肯定的。比如CAD画矩形的默认快捷键是REC，我觉得它比较长，虽然能记住，但是输起来要在键盘上按三个键，比较麻烦。我们就可以把画矩形的命令REC设置成R，这样就好记又好输了，那么怎么设置呢，见下面步骤
04

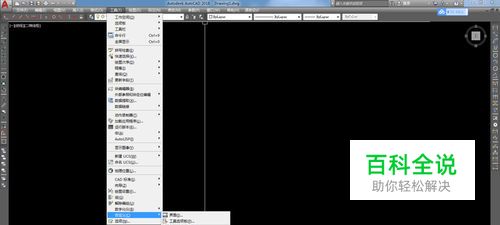

首先我们打开CAD，从最上面的菜单栏里面找到：工具---自定义---编辑程序参数，见下图
05

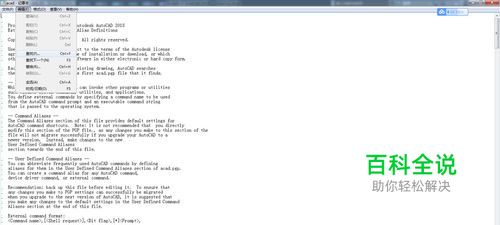

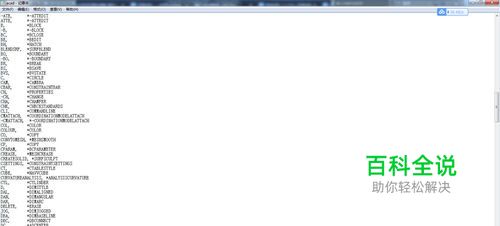

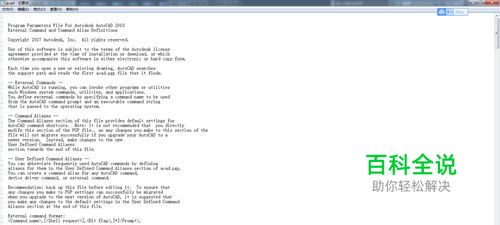

我们打开编辑程序参数后跳出来一个记事本的窗口，都是英文，我们看不懂不要紧，我们点看得懂的中文，上面菜单栏有个编辑点开，下面有个查找，如图
06

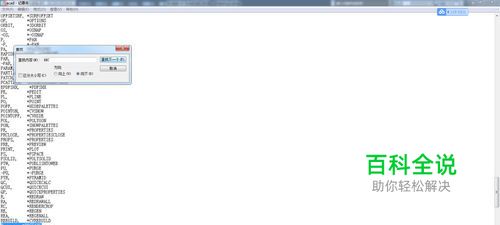

点下查找之后跳出来一个对话框，我们在里面输入我们要找的REC命令，不管大小写，点查找，这时我们将对话框移开一点，看看查找出来的内容对不对，如果不对，我们点击查找下一个，直到我们找到单独的一个REC为止，如下图，我们把rec改成R,改好后点击保存
07

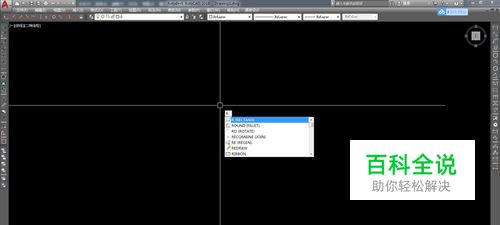

到这我们自定义的命令就生效了，我们回到CAD输入R就可以画矩形了，其他命令的修改也是类似，大家可以自己按自己的习惯更改，目的只有一个，方便记忆提高效率。关于CAD的其他使用技巧如：十字光标大小、界面设置等可以关注我后查看我的其他经验。
