CAD点划线显示不出来怎么办，CAD怎么画点划线

2024-03-31 18:39:11

点划线对于我们来说基本上在画物体的轴线的时候都会用到，但是我们CAD默认的线条是细实线，所以我们需要自己添加，还有有的朋友会遇到这种情况，就是我们画出的点划线怎么还是实线显示不出来，那么小编就教教大家怎么解决吧。

点划线的画法

01

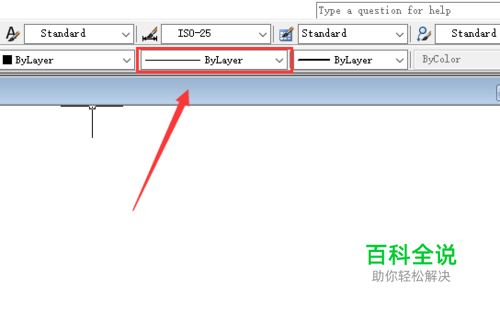

我们在使用CAD画点划线的时候是没有快捷键的，需要我们自己添加线型才可以的，我们的做法就是点击CAD左面上的线型框，或者我们点击格式点击线型也是可以的。
02

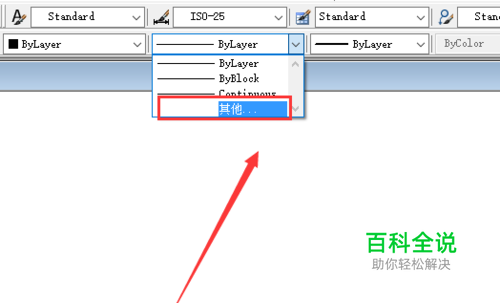

我们点击过后会出现一个下拉框，我们点击最下面的其他选择项。如果我们这里有点划线的话，那么我们直接选择点划线就可以了。
03

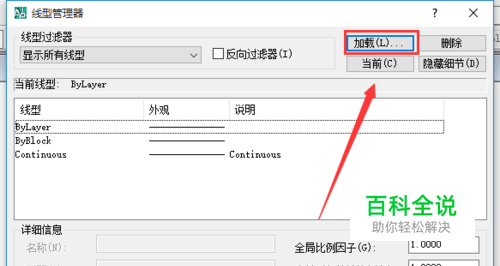

这里我们可以看到我们才打开的CAD是没有点划线的，所以我们需要点击设置窗口当中的加载选择项。
04

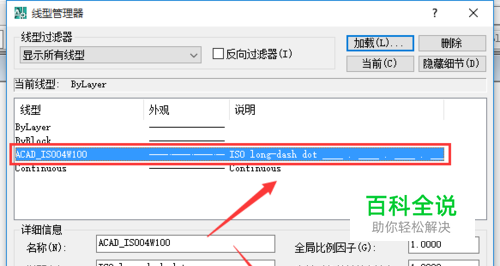

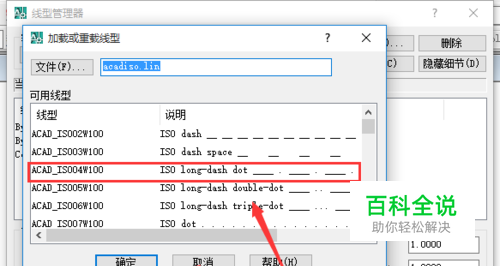

然后我们会看到很多线型，这里我们只需要找到我们的点划线就可以了，在CAD当中ACAD_ISO04W100的代码就是代表点划线，我们找到了点击它，然后点击确定。
05

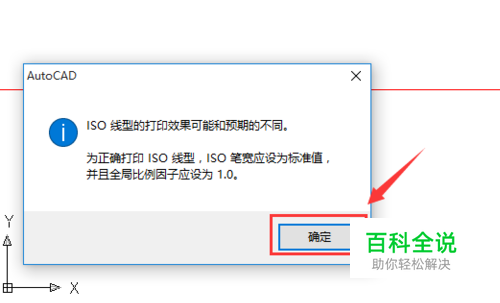

然后我们选择点划线，然后点击确定。
06

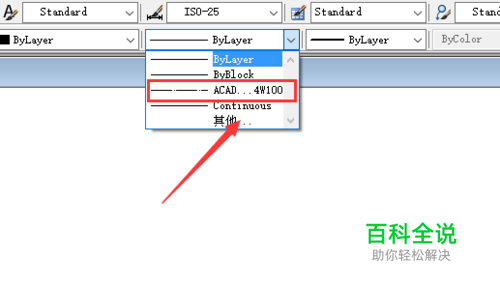

做到这里我们还没有完成哟，这里如果我们就这样画线的话，我们还是画的是实线的，我们需要做的还是找到第一步的下拉框，然后我们选择我们刚才加载的ACAD_ISO04W100选项，也就是点划线。
07

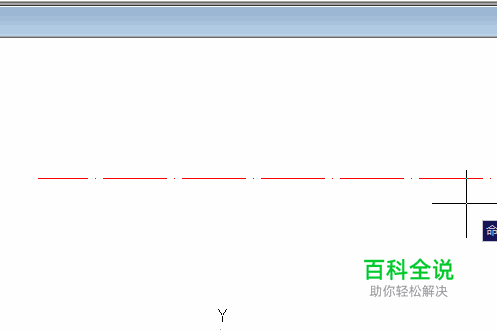

然后我们画出来的线条就是点划线了

方法/步骤2

01

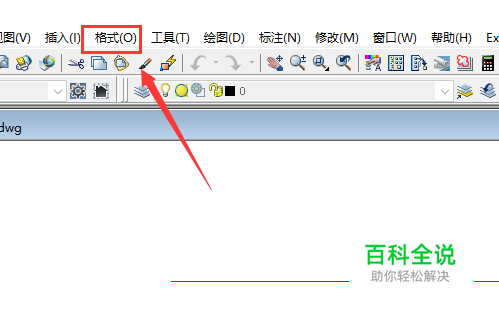

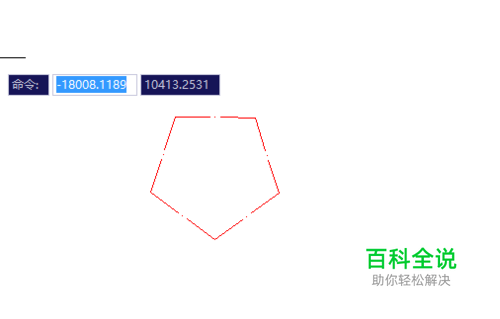

有时候我们在画点划线的时候会出现这种情况，那就是我们画出的点划线还是实线，而且我们放大看还是实线，那么我们怎么解决呢？我们的方法就是更改线型的全局比例因子。我们的做法就是点击CAD界面上工具栏当中的格式选项。
02

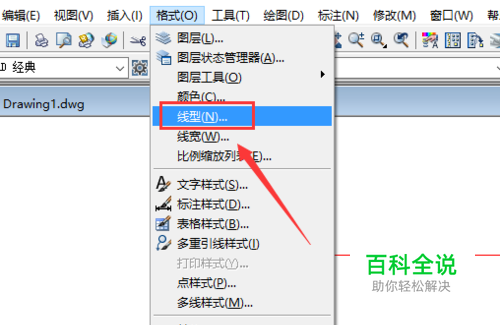

然后我们找到线型选择项，这里我们每个版本的CAD基本上都有这个选项，都是点击格式然后点击线型。
03

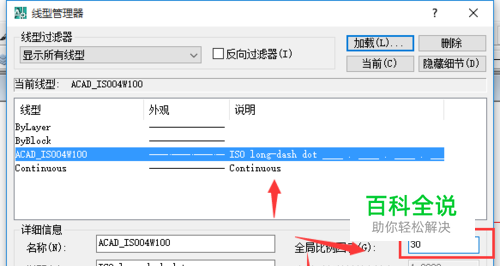

然后我们在右下角可以看到有一个全局比例因子的输入框，我们CAD的初始比例因子默认是1.0的，如果我们看不到的话我们就是输入大一点，一般30--50基本上就看的到了。
04

然后我们点击确定就可以了。
05

这样我们画的点划线就可以看到了。一般来说出现这种情况是因为我们画线的时候界面缩放比较大，我们可以把界面放大然后再画线也是可以的。
