天正软件怎么生成剖面图

2024-04-06 03:36:59

利用天正插件，可以快速插入建筑方面的图块，对于绘制图形的人来说是一款必学的设计软件，这里说明如何用天正软件怎么生成剖面图？

操作方法

01

首先，我们打开天正软件，进入如图所示的工作界面。
02

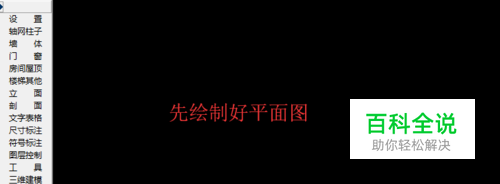

在生成立面图时，前期我们必须在天正软件中，绘制好平面图。
03

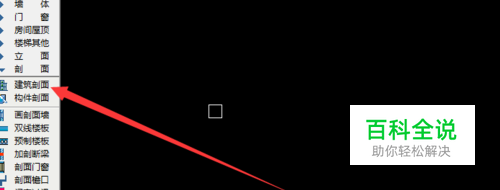

绘制好平面图之后，我们可以利用天正生成剖面图。首先，我们单击软件左侧工具条——剖面——建筑剖面。
04

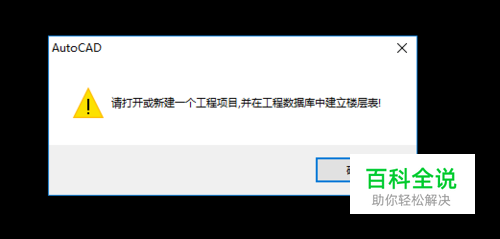

单击建筑剖面后，弹出对话框，要求我们新建一个工程，单击确定。
05

单击确定后，出现工程管理窗口，，继续单击工程管理，弹出下拉菜单，选择新建工程。
06

在工程管理下拉菜单，单击新建工程后，便出现另存为对话框，给文件命名、选择文件位置后，保存。
07

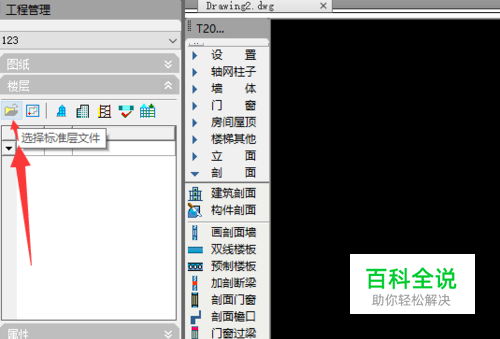

单击保存刚才新建的工程，便新建好了。接着，打开楼层下拉菜单，我们添加标准层文件。
08

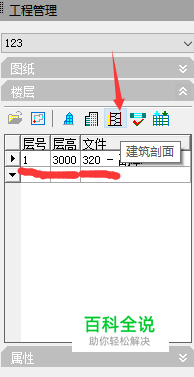

单击，添加标准层文件后。设置层数，层高参数，然后单击剖面按钮。
09

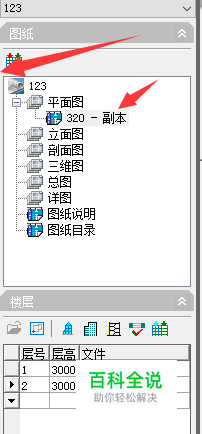

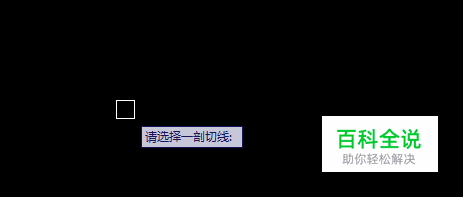

先在图纸面板双击平面图。接着，在图示单击剖面按钮后，要求我们选择一剖切线。注意：剖切线的插入可以查看前面的经验。
10

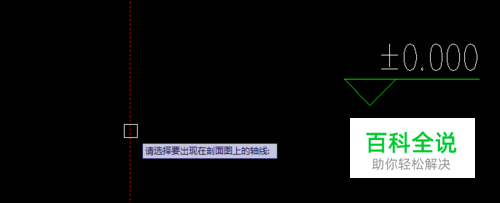

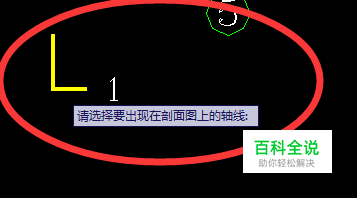

单击剖切符号后，要求选择要出现在剖面图上的轴线。
11

单击选择轴线后，鼠标右键或回车键确认。
12

鼠标右键或回车键确认，弹出对话框：剖面生成设置。设置好之后，我们生成剖面。
13

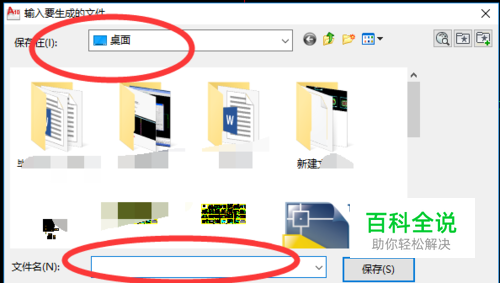

单击生成剖面按钮，弹出生成文件的保存对话框，我们设置名称和保存位置后，确定保存。
14

这样，便生成了剖面图。注意：系统生成的剖面图，有待进一步完善。
15

注意：操作时，随时注意关注命令行提示。
