CAD三维建模教程:八心八箭钻石的绘制1

本例为AutoCAD三维建模实例教程,在教程中作者将向我们介绍如何运用AutoCAD画八心八箭钻石的方法,主要学习在三维空间三点成一面,面域拉伸成实体对一个椎体切削(差集)。一个椎体分八份为八箭,切七刀成八心。希望能给对AutoCAD三维建模感兴趣的朋友带来帮助~~

步骤/方法

  • 01

    早就想发个制作八心八箭钻石的方法,与大家探讨共享,由于种种原因拖了下来。现在再配上戒指更完善些,供大家参考。 制作原理很简单,在三维空间三点成一面,面域拉伸成实体对一个椎体切削(差集)。一个椎体分八份为八箭。切七刀成八心。 没有规矩不成方圆,参考了一些钻石,自定了基本尺寸作为(与实际尺寸不符,仅作作图依据) 我用07版本制作并07版本原渲染器渲染

  • 02

    先看几个效果图

  • 03

    下面是制作过程

  • 04

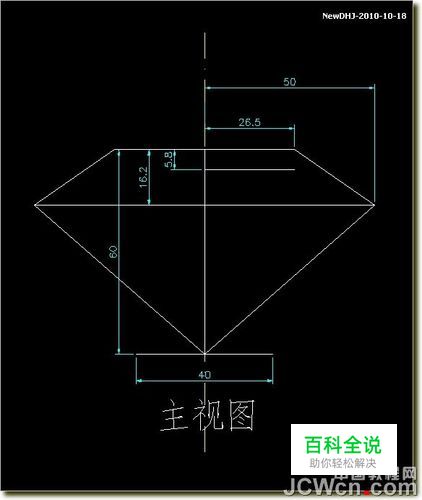

    在主视图按尺寸画平面图

  • 05

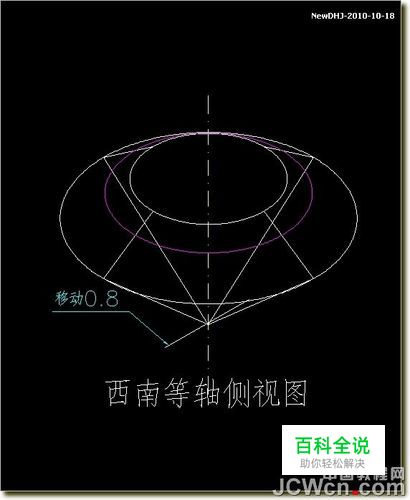

    面域、旋转成钻石椎体。

  • 06

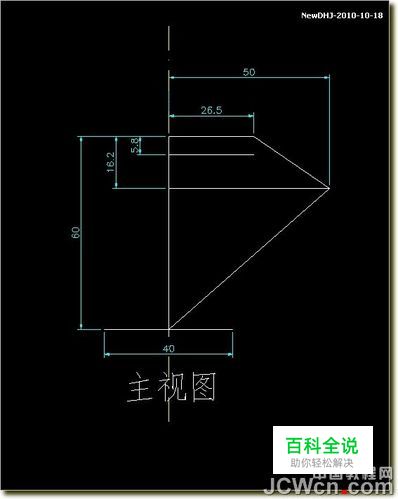

    在钻石体的5.8处SEC切割并分解成线

(0)
