CAD绘图辅助功能之如何设置正交模式

2024-03-21 15:51:04

在使用AutoCAD 2014工作时会遇到形形色色的问题，比如需要设置正交模式。那么如何进行操作呢？下面小编与你分享具体步骤和方法。

操作方法

01

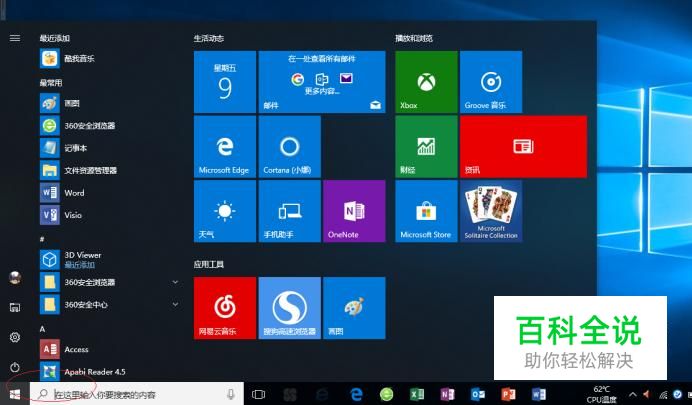

启动Windows 10操作系统，如图所示。点击任务栏"开始"按钮，用于弹出开始菜单。
02

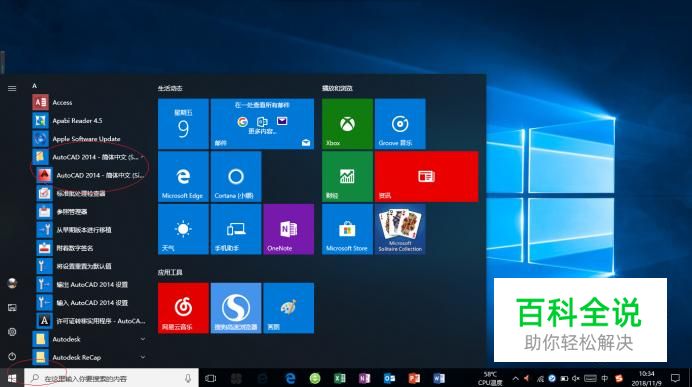

如图所示，展开左侧树形目录结构。点击"AutoCAD 2014 - 简体中文(Simplified Chinese)"项，用于打开"AutoCAD 2014"应用程序。
03

唤出"AutoCAD 2014"程序窗口，如图所示。点击状态栏"正交模式"按钮开启此模式，亦可在命令窗口输入"ORTHO"命令。
04

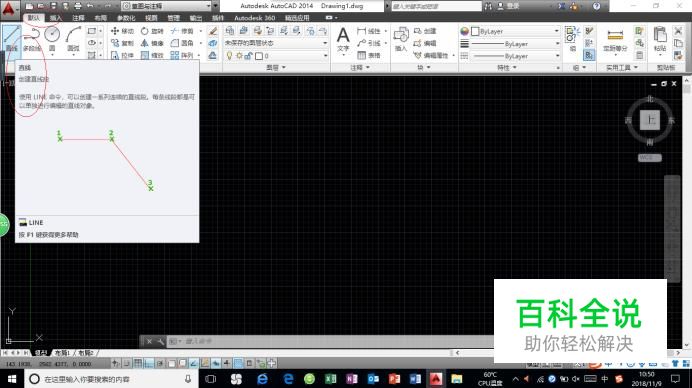

如图所示，选择"默认→绘图"功能区。点击"直线"图标，用于创建一系列连续的直线段。
05

命令窗口显示"LINE 指定第一个点"，如图所示。单击鼠标左键拾取第一个点，沿X轴移动距离比Y轴方向大则画水平线。
06

如图所示，命令窗口显示"LINE 指定下一个点或[放弃(U)]"。沿Y轴移动距离比X轴移动距离大，则画竖直线。
07

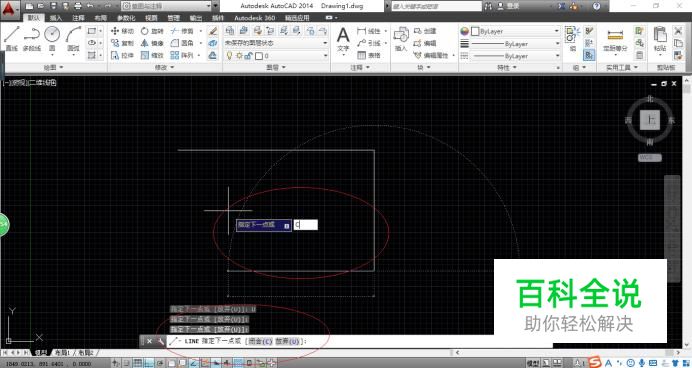

命令窗口显示"LINE 指定下一个点或[闭合(C)放弃(U)]"，如图所示。输入字符"C"回车键确认，完成设置正交模式的操作。
