普通充电器改苹果充电器-充电识别电阻

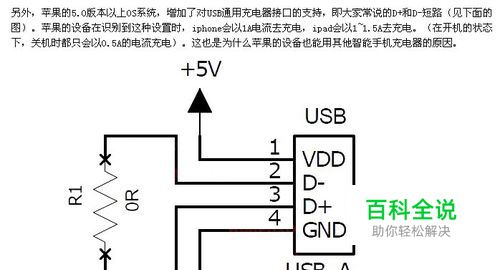

一般兼容USB接口的充电器，D+和D-两个引脚是悬空的，任何设备只要插上这样的充电器，就会从5V和GND两个引脚获得电能。而苹果的充电器则在D+和D-两个数据引脚上增加了分压电阻，使充电的设备能够在充电时从这两条数据线上读到两个电压。iPhone或者iPod对应的5V1A充电器，D+上的电压是2V，D-是2.7V；而iPad使用的5V2.1A的充电器，D+电压2.7V，D-电压2V。Ipad2和Iphone4的USB电源的D+ D-的电压是相反的，一个2V，一个2.7V，这个D+ D-的电压使机器会识别电源是1A的还是2A的，从而使机器限流不会烧坏电源，机器会限制充电电流，所以Ipad2的充电器不会充坏IPhone4，识别电阻按大约比例使D+ D-的电压符合就行了，有些移动电源的识别电阻是按Iphone4的，接Ipad2同样显示充电，但机器识别为1A的电源,限流1A慢充电，所以电源电流够2A以上的识别电阻要按Ipad2的配置，还有D+ D-悬空时，完全不充电，连上都不提示。
操作方法
- 01

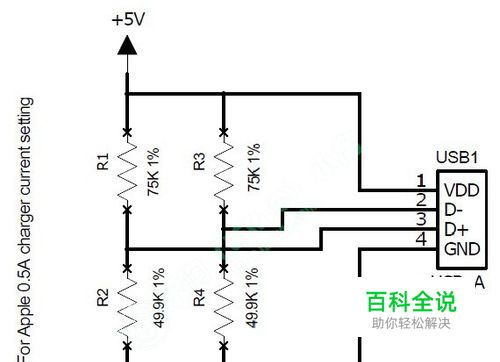

0.5A充电模式USB端口设置 D+ 和 D- 都是2 V电压 我们可以通过电阻分压得到2V 选用49.9K 75K电阻进行分压49.9 +75 =124.9 49.9/124.9 * 5 = 2 V D+ 端子 D- 端子
- 02

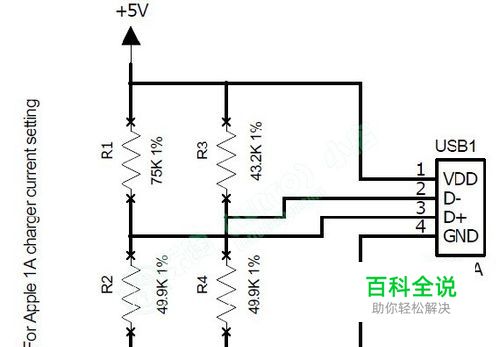

1A充电模式USB端口设置 D+ 2V D- 2.68V选用49.9K 75K电阻进行分压 49.9 +75 =124.9 50/124.9 * 5 = 2 V D+ 端子选用49.9K 43.2K电阻进行分压 49.9 + 43.2 = 93.1 49.9/93.1 * 5 = 2.68V D- 端子
- 03

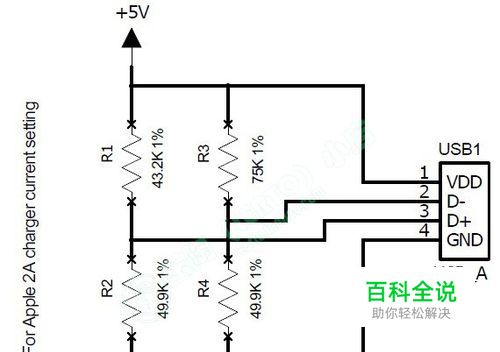

2.1A充电模式USB端口设置 D+ 2.7V D- 2V选用51K 43K 电阻进行分压 51 + 43 = 94 51/94 * 5 = 2.71v D+ 端子 选用51K 75K 电阻进行分压 51 + 75 = 126 51/126 * 5 = 2.02v D- 端子
