基于MATLAB的电路仿真设计
MATLAB
simulink
PID
操作方法
- 01
查阅资料寻找想要仿真的电路。确定电路后，分析电路的原理，科学计算出元器件的参数。
- 02
打开MATLAB软件新建.slx后缀的文件画出仿真电路如下图所示
- 03
电气方面的元器件在simpower里面可以找到，双击所选择的原器件就可以进行相应的参数配置。
- 04
点击工具栏中的绿色按钮即可进行仿真，示例中仿真时间为10秒
- 05
双击示波器（仿真电路图示中默认是scope），再点击红色圈中的按钮即可自动适应屏幕显示
- 06

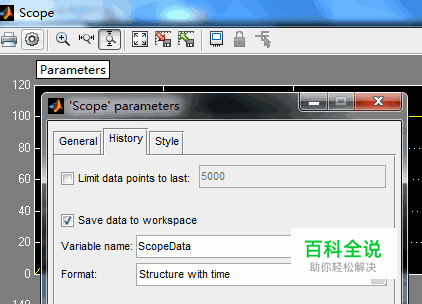

点击图中第二个按钮（parameter）就可选择save data to workspace，这样你的数据就可以保存到工作区了。
- 07
Command Window窗口输入plot（x，y）就可以绘制出你需要的波形图了，xy代表横坐标纵坐标一般x为时间y为输出的数据，所需要的数据在Workspace中用鼠标直接拖拽即可（也可手动输入）。
