怎么将CAD文件DWG格式转换成JPG格式图片

2025-05-22 21:29:27

很多做工程设计的小伙伴们都会用到CAD软件来绘制各种工程图纸，有时候我们需要将图纸转换成图片，
以便其他人在未使用CAD软件的情况下也能顺利打开文件并查看，或者转换成图片后可以很方便地插入Word中。现在小编就和大家分享
将DWG格式的CAD文件转换成JPG格式图片的方法。

操作方法

01

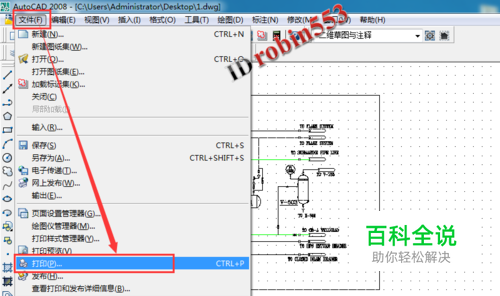

使用CAD软件打开需要转换的DWG文件，然后依次点击“文件”＞“打印”。
02

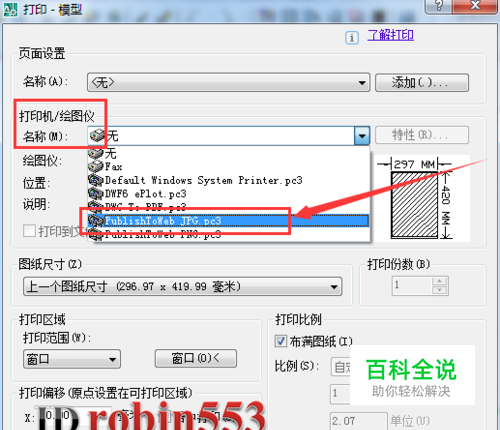

打开打印对话框后，首先选择打印机，从打印机列表中选择“PublishToWeb JPG.pc3”。
03

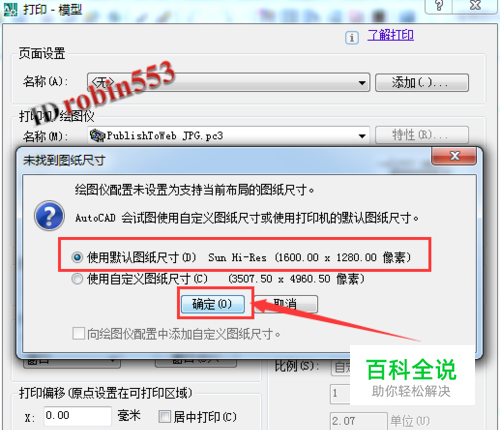

接下来会弹出一个未找到图纸尺寸的对话框，这里我们选择“使用默认图纸尺寸”选项，然后点击“确定”按钮。
04

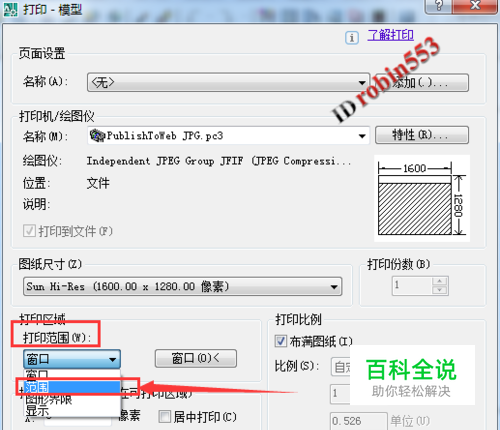

接下来选择打印范围，从打印范围下拉列表中选择“范围”选项。
05

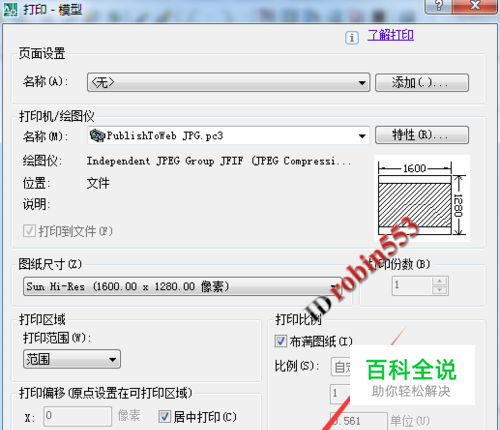

选择好打印范围选项之后，接下来勾选“居中打印”的选项。
06

打印选项就基本设置完成了，此时你可以点击预览按钮来进行打印效果的预览，如果符合要求就点击“确定”按钮
07

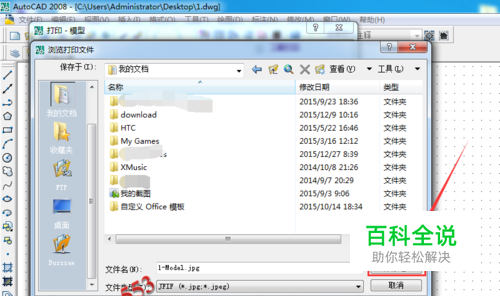

点击确定后，会弹出设置文件保存目录的对话框，选择图片的保存位置，然后点击“保存”按钮即可。
