用arduino实现LED灯闪烁

单片机入门选择51,51后会选择玩arduino,今天来带大家讲解一个很简单的LED闪烁实验,只针对初学者。

操作方法

  • 01

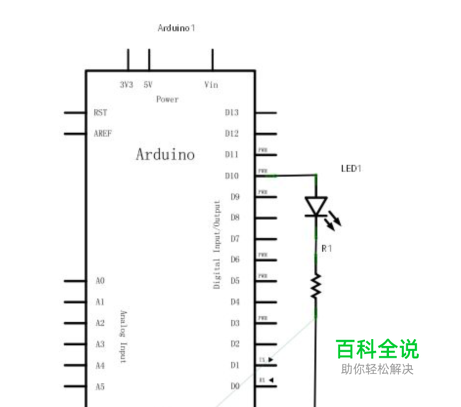

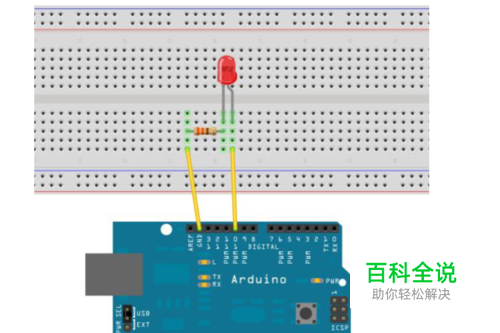

    初学者做每一个实验时,不要只注重软件,也就是编程,其实硬件部分也很重要,下面是这个实验的电路图,很简单,大家可以看下。

  • 02

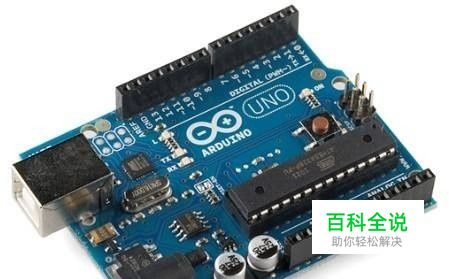

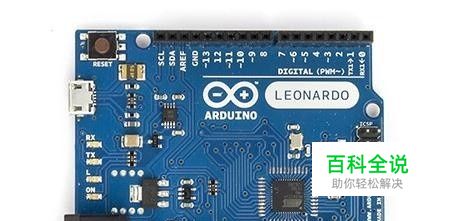

    顺便说一下arduino这块板子,拿到板子第一件事就需要去了解它最底层的东西,比如IO口有几个,模拟输入在哪,电源在哪,串口在哪等。

  • 03

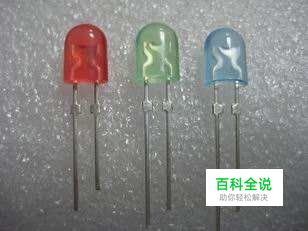

    说一下此处用到的LED发光二极管,判断正负极,仔细看灯里面,有一边大,一边小,小的那边引出来的引脚就是正极。(一般长的那边是正极,最好自己会判断)

  • 04

    为什么要加电阻呢?因为如果直接连接到板子上,担心电流过大,会烧坏二极管。所以加了个限流二极管。

  • 05

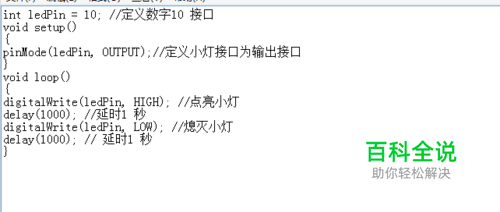

    最后是把程序烧录到板子里面,编译上传即可。程序如下,每一句都有注释,很简单,大家可以看下。
