如何用以太网通讯将PLC程序下载到S7200smart中

将梯形图程序下载到PLC中的通讯方法有很多，如USB、通讯电缆、以太网等，其中以太网通讯是最方便的，下面就介绍一下S7200smart以太网的通讯方法。

操作方法

  • 01

    以太网连接后，首先右击右下角的“网络”，点击“打开网络和共享中心”。

  • 02

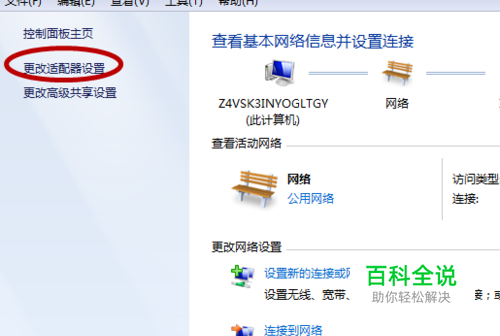

    点击“更改适配器设置”。

  • 03

    双击“本地连接”，选择“Internet协议版本4”后，进入到如图界面，选择“使用下面的IP地址”，自行设置IP。

  • 04

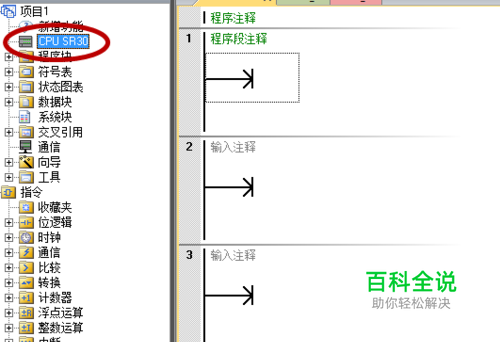

    进入到S7200smart的编程软件中，双击如图所示的区域，进行CPU设置。

  • 05

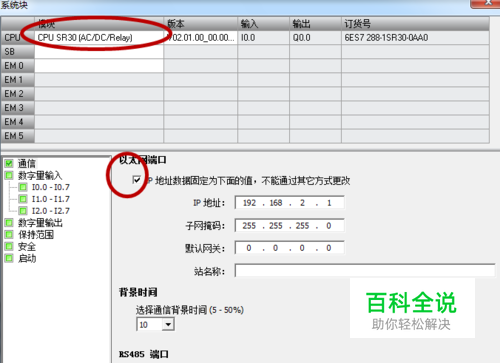

    进入如图界面后，在上方选择与硬件符合的CPU，勾选以太网端口下面的方框进行IP设置。

  • 06

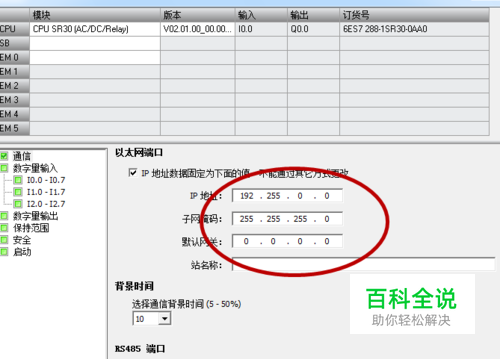

    设置IP时，IP地址的前三组数字必须与前面的IP设置一致，最后一组数字不可以一致，子网掩码可以都一致。点击确定。

  • 07

    将编好的程序下载到PLC中即可。
