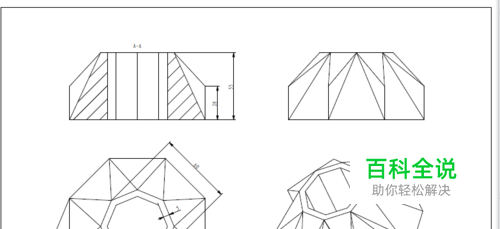

proe5.0多边菱形绘制
多边形实体绘制
操作方法
- 01

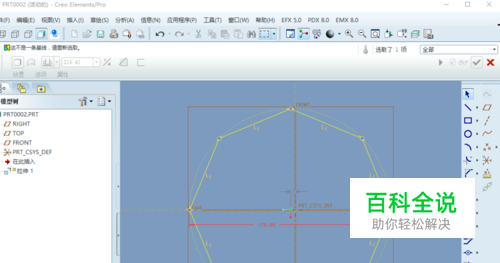

拉伸→放置（草绘）平面→（从调色板）绘制直径120正八边形
- 02

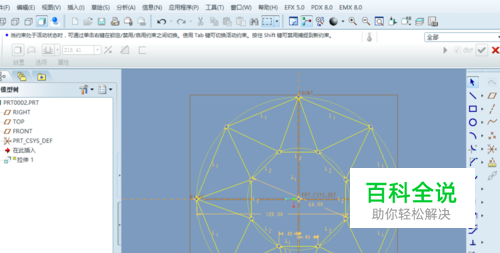

同第二部一样在绘制一个直径60的正八边形，如下图直线连接
- 03

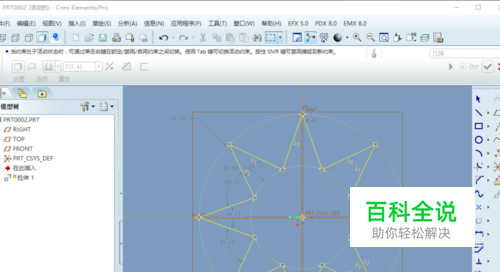

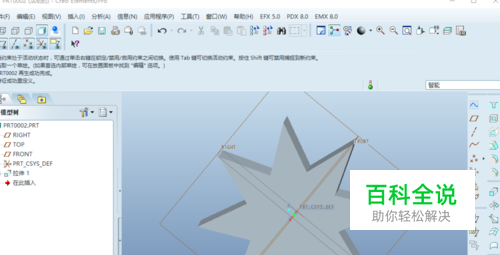

修剪工具修剪成如下图，后拉伸高度55
- 04

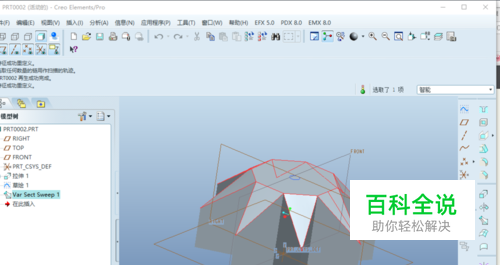

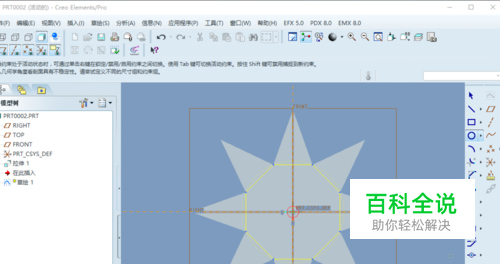

在实体表面草绘一个直径60的正八边形和一个小圆，可变界面扫描切除如下图
- 05

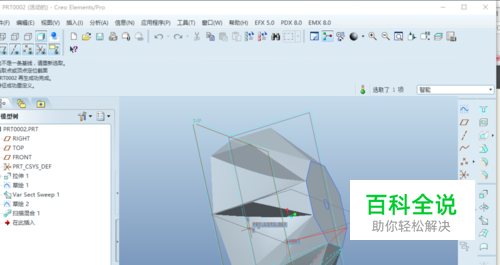

沿中心线草绘直线长55（作为混合扫描的参考线），在“插入”选项里找到“混合扫描”进入，分别绘制两个正八边形，直径分别为120，60
- 06

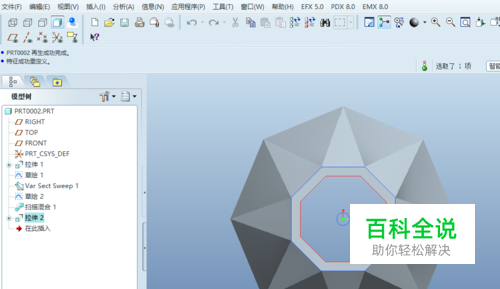

拉伸→放置（草绘）平面→（从调色板）绘制直径49.18正八边形，拉伸切除
