华硕一体机e系列拆机教程
华硕et2230拆机教程
操作方法
- 01

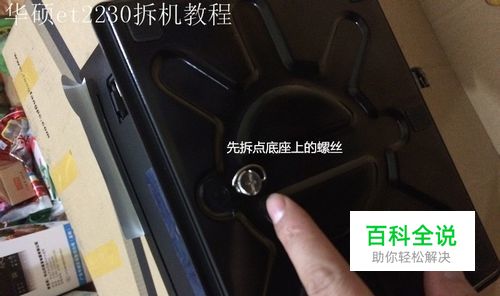

先拆掉底座如图
- 02

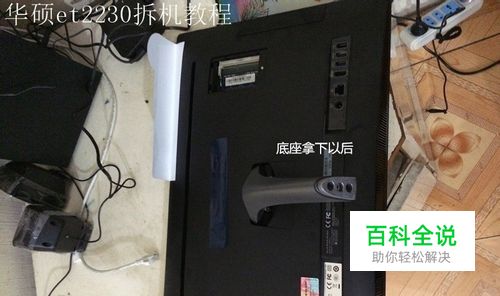

如图
- 03

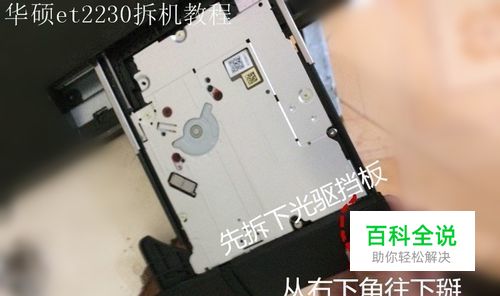

弹出光驱拆掉光驱塑料模块
- 04

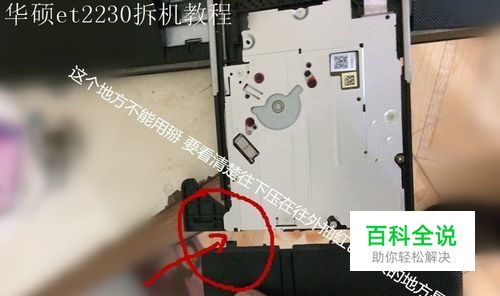

轻点掰如图
- 05

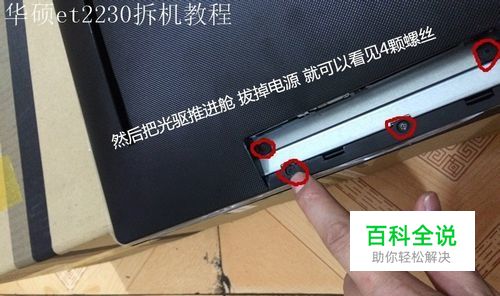

光驱入仓就可以看见螺丝 拆掉螺丝
- 06
然后拆后壳如图
- 07

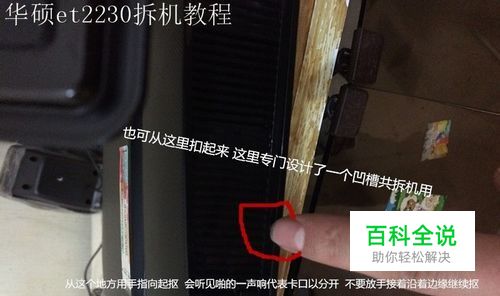

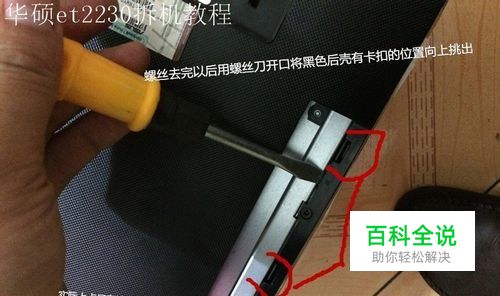

也可以从这里拆起 用手指抠住凹槽 往起抠 注意用力适中 听到啪啪啪啪的声音是卡扣分开的声音 正常的 但不要用力太猛
- 08

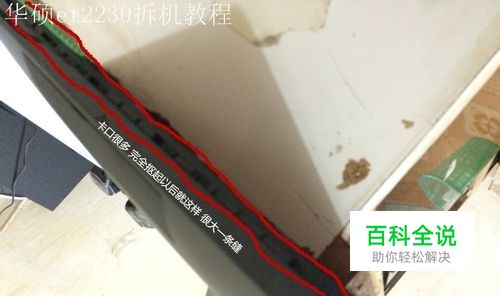

扣起后如图 卡扣很多拆的时候仔细看
- 09
如图拿起后壳
- 10
如图
- 11

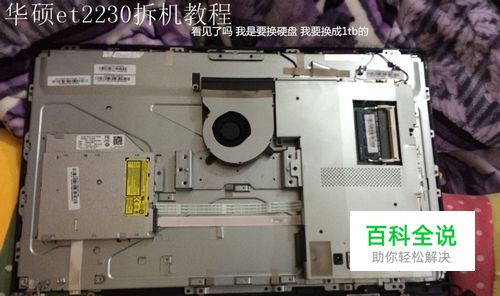

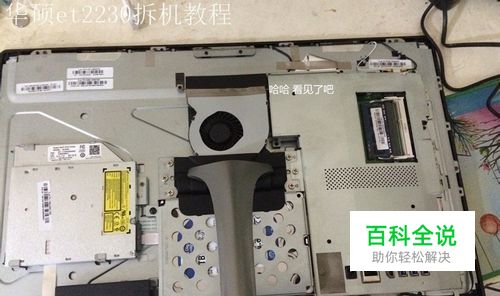

后盖拿开后如图
- 12

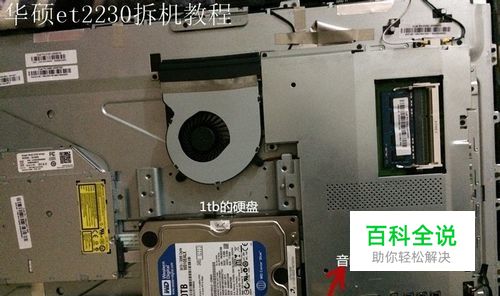

我换硬盘所以要拆掉支架
- 13
如图
