如何在CAD中进行坐标标注？

CAD绘图中，如果一张图纸要标注的数据太多，就会影响我们图纸的美观，而使用坐标标注则是一个不错的选择，而且还可以使得图纸整洁，直观。怎样使用坐标标注呢？下面举例说明：

操作方法

  • 01

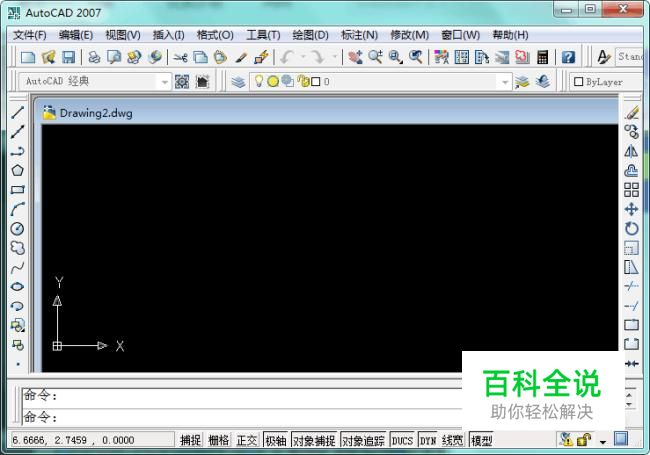

    在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

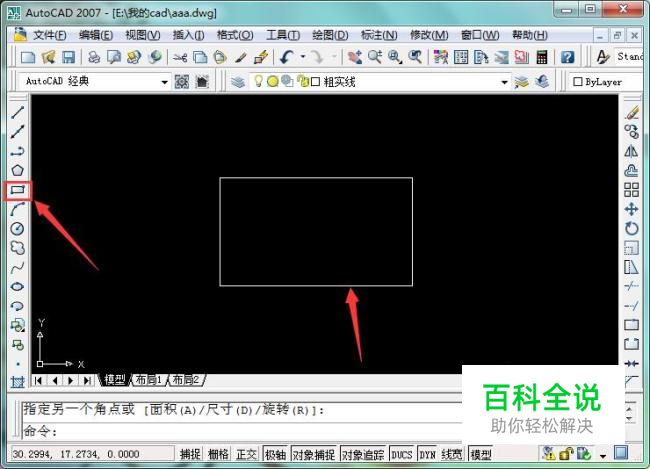

    打开CAD软件后，在旁边利用画“矩形”工具在绘图区域画出一矩形。我们以矩形为例，在其上方进行坐标标注，如图所示：

  • 03

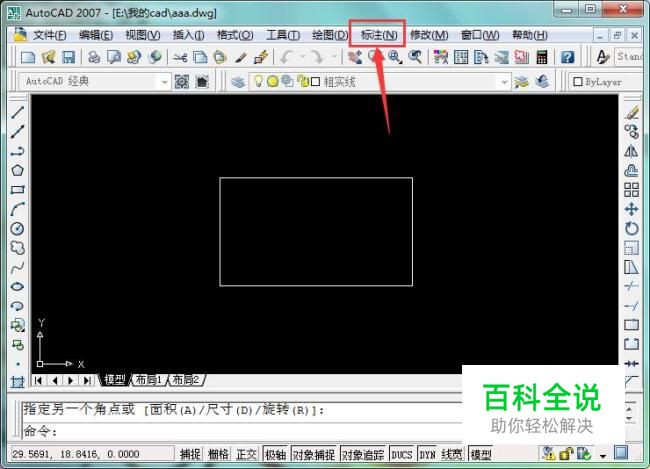

    画出矩形图形后，在绘图区域上方找到“标注”选项，如图所示：

  • 04

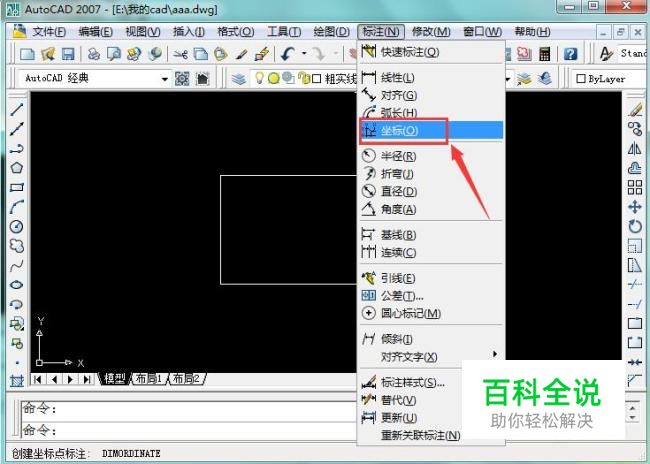

    点击“标注 ”选项，在弹出的子菜单中找到“坐标”选项，来执行我们的“坐标”标注，如图所示；

  • 05

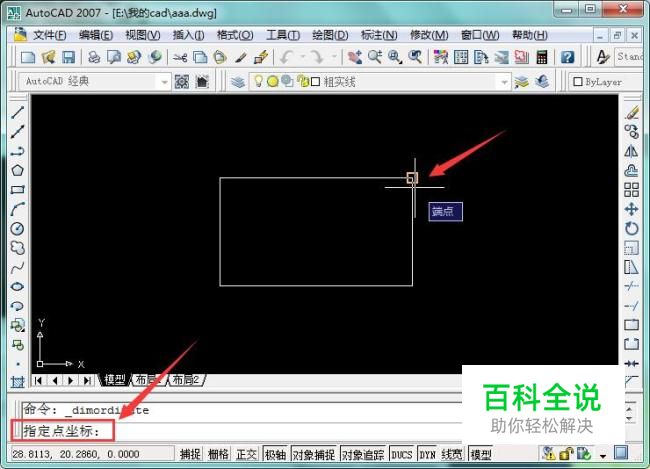

    点击“坐标”选项，执行“坐标”标注命令。系统提示指定需要标注的点的坐标，这里以右上角端点为例说明，如图所示：

  • 06

    点击该端点后，系统提示“指定引线端点”。我们先沿水平方向移动鼠标光标到适当位置，确定X方向的位置坐标，如图所示；

  • 07

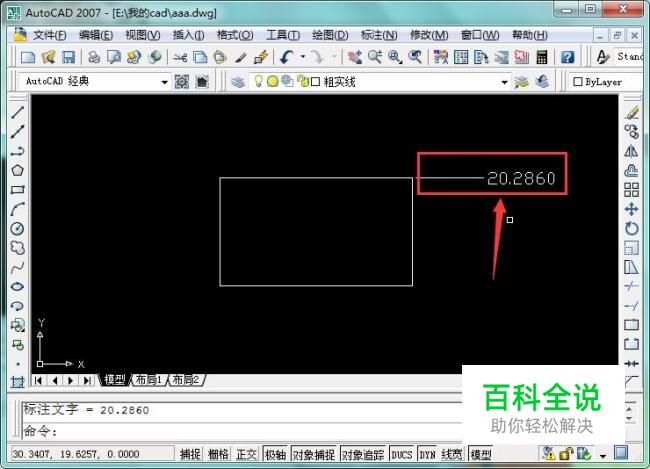

    找到适当位置后，点击鼠标左键确定X方向位置坐标，X方向标注完成，如图所示：

  • 08

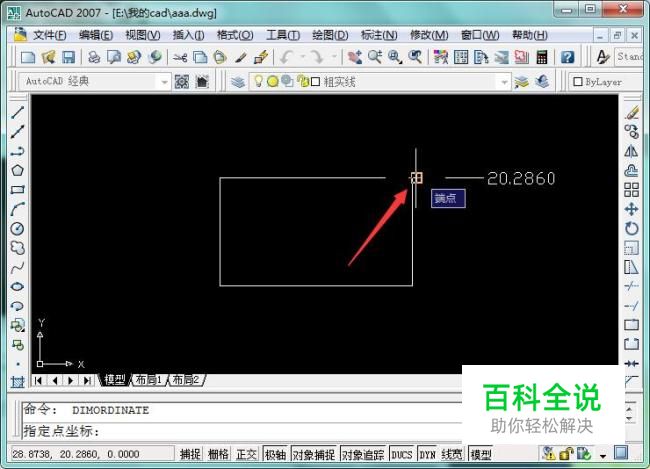

    执行完X方向位置坐标后，接下来我们标注Y轴方向的位置坐标。点击空格或者回车键继续执行“坐标”标注命令，仍以右上方端点为坐标点，如图所示：

  • 09

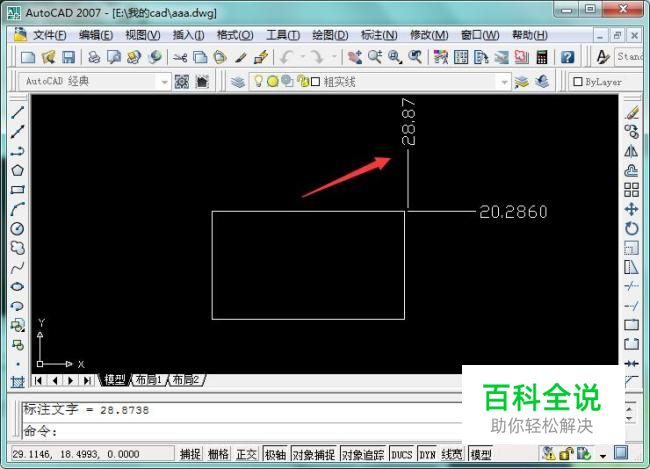

    点击该点确认，沿Y轴方向移动鼠标光标到适当位置，点击鼠标左键确认位置。整个“坐标”标注操作完成，如下图所示：
