CAD中虚线的画法

CAD中怎么画虚线呢?CAD中可以画虚线吗?在绘制的CAD的时候,画虚线是必不可少的,那么,如何才可以画出好看的虚线呢,下面就一起来看看吧。

操作方法

  • 01

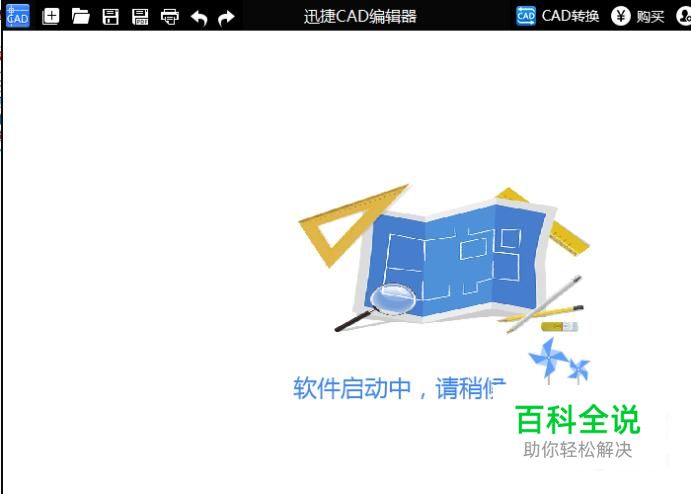

    启动CAD编辑器,进入操作界面。

  • 02

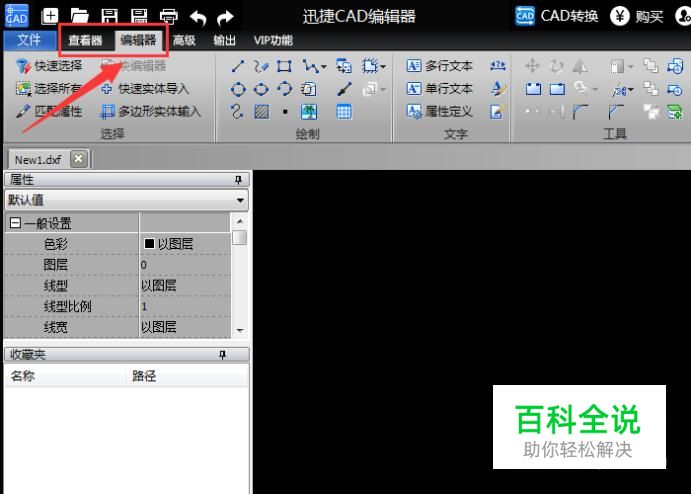

    软件将会默认新建一个dxf格式的空白文件,CAD如何画虚线,请在将软件顶部菜单栏中的查看器切换成编辑器。

  • 03

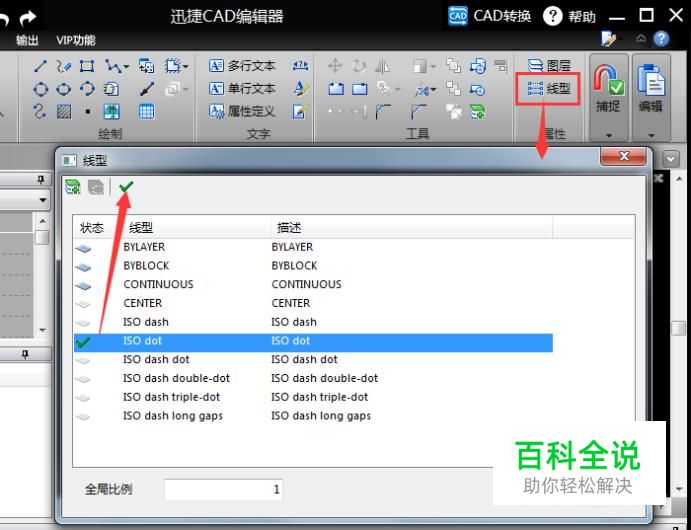

    点击“线型”工具,打开线型对话框,在对话框中选择对应的虚线线型,并点击“√”选择。然后关闭窗口。虚线类型有多种,可根据需要进行选择。

  • 04

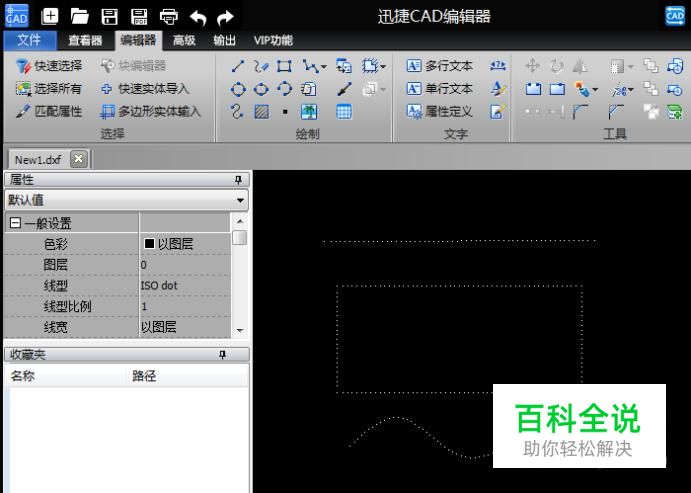

    接下来,选择直线工具或其他绘图工具,绘制的图形线段就是所选择的虚线类型。

  • 05

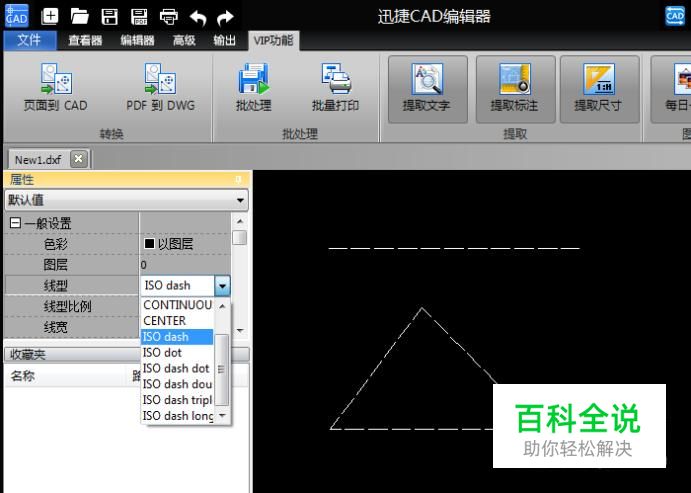

    另外在属性一栏中也可以直接选择对应的虚线线型,选择后就可以使用该线型进行绘制。若要修改线型,可以在选择对象后,在属性窗中设置线型。
